Français

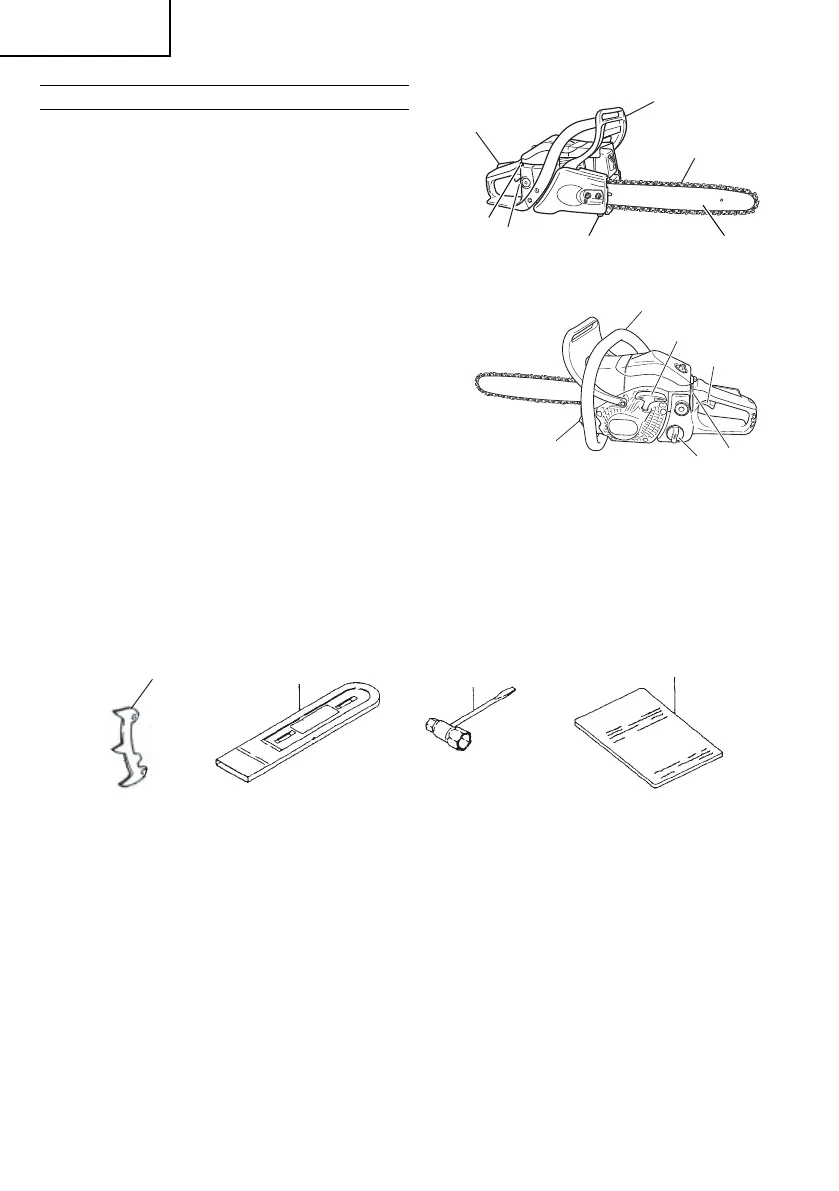

DESCRIPTION
1. Commande des gaz : Dispositif actionné par le doigt de
l’opérateur pour la commande de vitesse du moteur.
2. Levier accélérateur bloqué : Dispositif qui empêche le
déclenchement accidentel de la commande des gaz tant qu’elle
n’est pas relâchée manuellement.
3. Commutateur de marche/arrêt : Dispositif permettant de lancer
ou d’arrêter
le moteur.
4. Bouchon du réservoir d’huile : Permet de fermer le réservoir
d’huile.
5. Lanceur à retour automatique : Tirer sur la poignée pour lancer
le moteur.
6. Poignée avant : Poignée de soutien située sur ou vers l’avant du
carter moteur.
7. Bouchon du réservoir de carburant : Permet
de fermer le
réservoir de carburant.
8. Bouton de commande du starter : Dispositif qui enrichit le
mélange essence/air dans le carburateur pour faciliter le
démarrage.
9. Bomba de escorvar ; Dispositivo para fornecer combustível
adicional, para ajudar no arranque.
10. Guide-chaîne : Pièce qui soutient et guide la chaîne de
coupe.
11. Chaîne découpe : Chaîne qui sert d’instrument découpe.
12. Frein de chaîne (protection de main avant) : Dispositif d’arrêt ou
de verrouillage de la chaîne.
13. Griff e d’abattage : Dispositif qui tient lieu de pivot quand l’outil
entre en contact avec un arbre ou un billot de
bois.
14. Capteur de chaîne : Dispositif qui retient la chaîne de coupe.
15. Cache de guide-chaîne : Dispositif qui recouvre le guide-chaîne
et la chaîne de coupe quand on ne se sert pas de l’outil.
16. Clé à douille multiple : Outil qui permet de déposer et de
remonter
la bougie et de tendre la chaîne de coupe.
17. Mode d’emploi : Fourni avec l’outil. Lisez-le avant d’utiliser
l’outil et conservez-le à des fi ns de référence ultérieure pour
apprendre les techniques d’utilisation correcte et de sécurité.
15
16
17
13
12
11
10
14
8
2
9
6
5
1
3
7
4
