Mexa a barra ligeiramente para frente e para trás e
assegure que o centro do pino para esticar a
corrente (4) entre correctamente no furo (5) da
barra.
4. Verifique o sentido de rotação correcto da serra de
corte (1), tal como mostrado na ilustração, e alinhe
a corrente no pinhão. (Fig. 1-3)
5. Conduza os elos da corrente para dentro da
ranhura da barra ao longo de toda a barra.
6. Monte o revestimento lateral (1) no perno de
fixação da barra- guia depois de inseri-lo na aba de
alinhamento/ travagem na carcaça do motor (2).
(Fig. 1-1) A seguir, aperte a porca provisoriamente.
3. Montagem
ANOTAÇÃO!

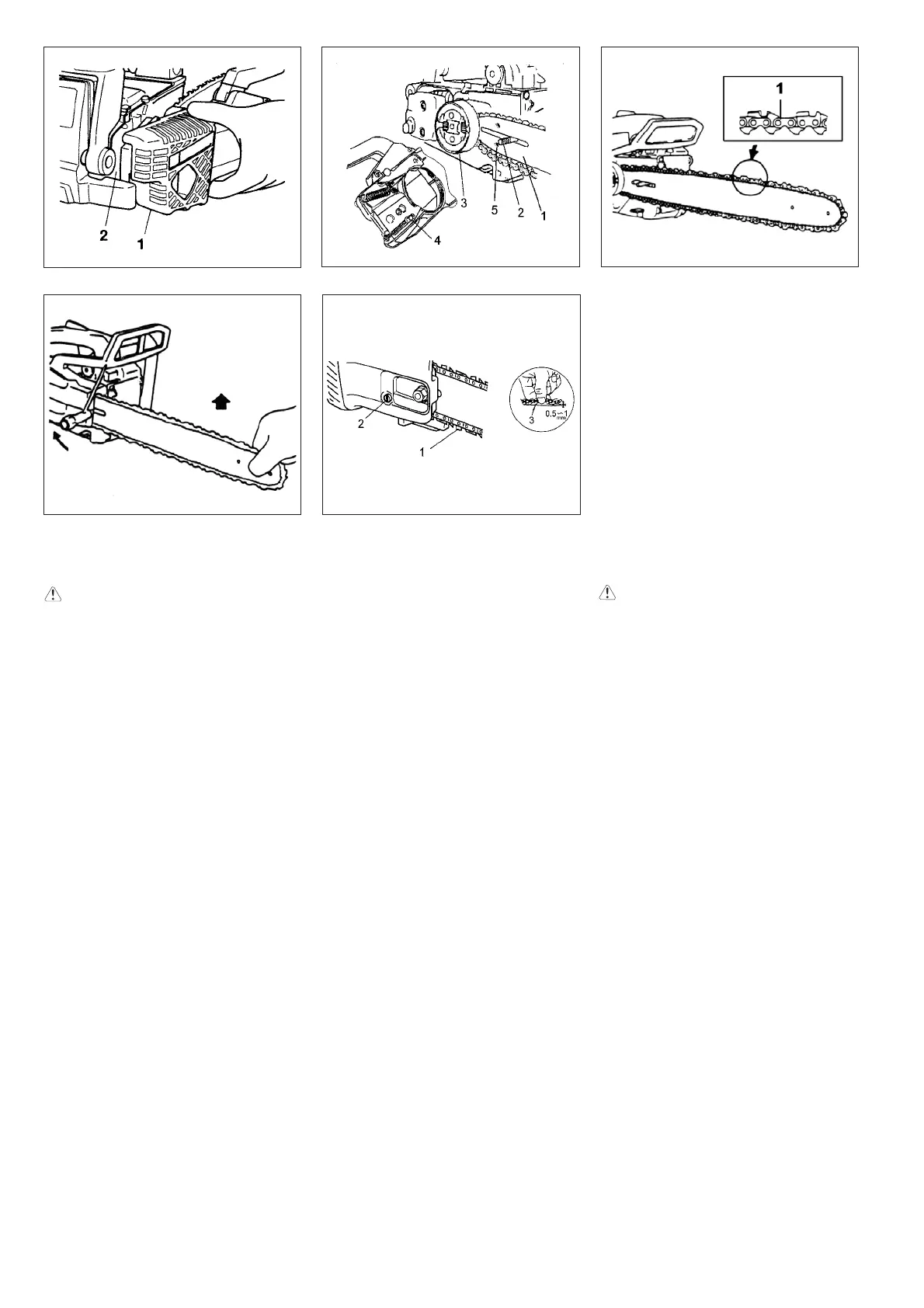

Fig.1-1 Fig.1-2
Fig.1-3
Fig.1-4 Fig.1-5
ADVERTÊNCIA!
7. Levante a ponta da barra e estique a corrente (1),
girando para isso o parafuso de ajuste (2) em
sentido dos ponteiros do relógio. Para controlar se
a tensão está correcta, levante ligeiramente o
centro da corrente: Deve existir uma folga de
aprox. 0,5 a 1,0 mm entre a barra e o bordo de um
elo de corrente (3). (Fig.1-4, 5)
CUIDADO!
A TENSÃO CORRECTA DA CORRENTE É DE
EXTREMA IMPORTÂNCIA!
8. Levante a ponta da barra e aperte de forma segura
as porcas da barra com a chave universal.
(Fig. 1-4)
9. Uma corrente nova vai alargar. Portanto, ajuste a
corrente depois de efectuar alguns cortes e
observe a tensão da corrente com atenção durante
a primeira meia hora de trabalho.
ANOTAÇÃO!
• Verifique frequentemente a tensão da corrente, no
sentido de assegurar o melhor rendimento e
durabilidade.
CUIDADO!
• Quando a corrente estiver demasiado esticada, a
barra e a corrente ficarão rapidamente danificadas.
Por outro lado, se a tensão da corrente for
demasiado frouxa, a corrente pode sair da ranhura
da barra.
• Ponha sempre luvas para tocar a corrente.
Durante a operação, pegue sempre firmemente
com as duas mãos na serra de corrente. A
operação com apenas uma mão pode causar
graves lesıes.
ADVERTÊNCIA!
Nunca tente arrancar o motor sem o revestimento
lateral bem apertado.
1. Retire as porcas (3) da barra- guia.
2. Remova o revestimento lateral (1) carregando na
parte traseira do revestimento lateral (1). (Fig. 1-1)
3. Monte a barra- guia (1) nos pernos (2) e aproxima-
a, tanto como possível, até ao pinhão (3).
Assegure-se que o centro do pino para esticar a
corrente (4) entra correctamente no furo da barra
(5). (Fig. 1-2)
