Hitachi CS35EK User Manual

Fig. 4-1
Fig. 4-2
Fig. 4-3
Fig. 4-4
Fig. 4-5
Fig. 4-6
ADVARSEL!
Hansker bør benyttes når kjedet slipes.
ADVARSEL!
Vær nøye med å runde av den fremre kanten
for å redusere muligheten for kast og
kjedebrudd.

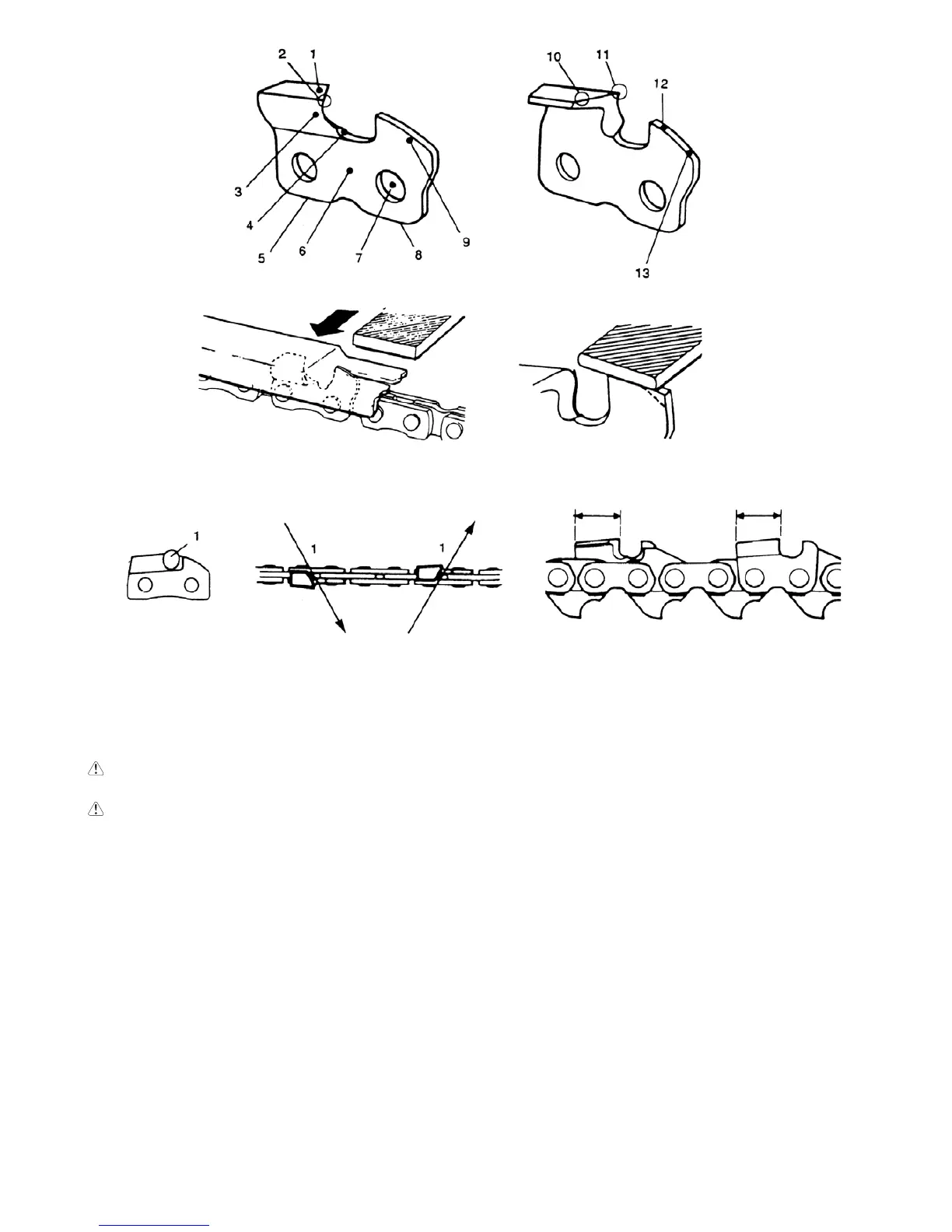

1. Skjæretanntopp
2. Skjæretannhjørne
3. Sideplate
4. Hals
5. Hel
6. Tannlenke
7. Naglehull
8. Tå
9. Rytter
10. Riktig vinkel på skjæretanntoppen (vinkelen
i grader er avhengig av type kjede)
11. Litt fremtredende “krok” eller punkt (kurve
på ikke-meiselkjede)
12. Toppen på rytteren i riktig høyde under
skjæretanntoppen (understilling)
13. Fronten på rytteren avrundet
FILING AV KJEDET Saglenkens deler.
(Fig. 4-1, 2)
SLIPE NED RYTTEREN MED EN FIL
1) Hvis du sliper rytteren med en filmal,
kontroller og senk høyden (øk
understillingen).
2) Kontroller rytteren ved hver tredje filing.
3) Plasser understillingsmalen på rytteren. Hvis
rytteren stikker ut, fil den ned til nivå med
toppen av malen. Fil alltid fra innsiden av
kjedet mot utsiden av saglenken. (Fig. 4-3)
4) Avrund fronthjørnet for å opprettholde
rytterens originale form etter å ha brukt
ryttermalen. Følg alltid de anbefalte
rytterinnstillingene som finnes i
vedlikeholdsbrosjyren eller bruksanvisningen
for din sag. (Fig. 4-4)
GENERELLE INSTRUKSJONER FOR Å
SLIPE SAGLENKER
Fil (1) saglenken på en side av kjedet fra
innsiden og ut.
Fil kun i framoverbevegelsen. (Fig. 4-5)
5) Hold alle saglenkene på samme lengde.
(Fig. 4-6)
NO-14
