Hitachi D-E95 - Technische Informationen; IC2 (Microprocessor) Pin Functions

D-E95

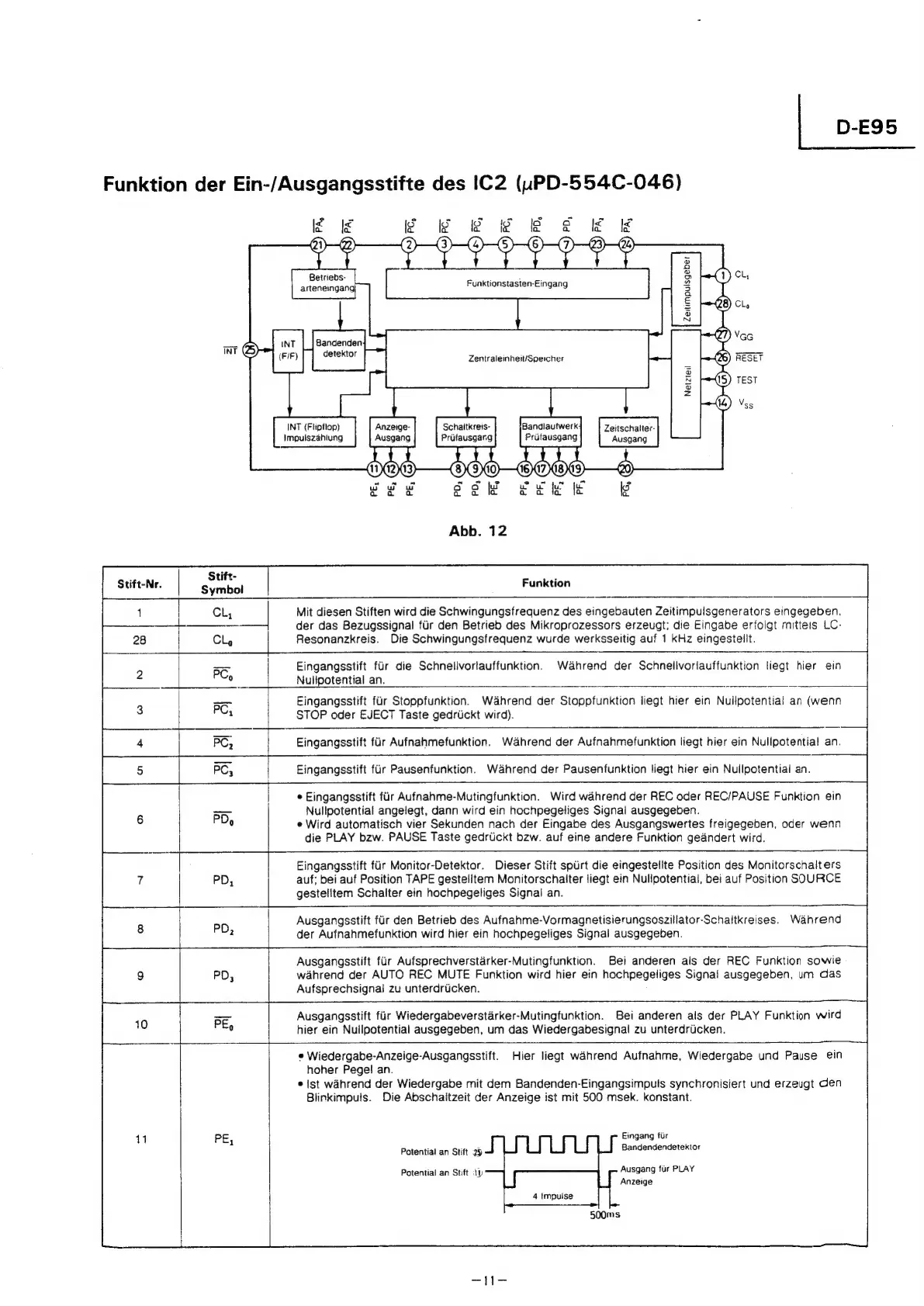

Funktion der Ein-/Ausgangsstifte des IC2 (uPD-554C-046)
(NT
(FIF)
INT (Flipflop)
Im
ie |e
Betriebs-
arteneingang|
Bandenden
detektor
Funktionstasten-Eingang
Zeitimpulsgeber
Zentraleinheit/Speicher
Banglautwerk
Prifausgang
OOO
julszahlung
Ge
og ge geek is
Abb. 12
Stift- =
Stift-Nr. Symbol Funktion 7
1 CL, Mit diesen Stiften wird die Schwingungsfrequenz des eingebauten Zeitimpulsgenerators eingegeben.
=e I der das Bezugssignal flr den Betrieb des Mikroprozessors erzeugt; die Eingabe erfoigt rnitteis LC-
28 Cla Resonanzkreis. Die Schwingungsfrequenz wurde werksseitig auf 1 kHz eingestellt.
2 BC, Eingangsstift fur die Schnellvoriauffunktion. Wahrend der Schnelivoriauffunktion tiegt hier ein
toe Nulipotential an. “oe . an oh
3 aC Eingangsstift fir Stoppfunktion. Wahrend der Stoppfunktion liegt hier ein Nullpotential an (wenn
1 STOP oder EJECT Taste gedrickt wird).
—— —. a
4 PC, Eingangsstift fur Aufmahmefunktion. Wahrend der Aufnahmefunktion liegt hier ein Nullpotential an.
5 PC, Eingangsstift fir Pausenfunktion. Wahrend der Pausenfunktion liegt hier ein Nullpotential an.
¢ Eingangsstift fur Aufnahme-Mutingfunktion. Wird wahrend der REC oder REC/PAUSE Funktion ein
Pp, Nullpotential angelegt, dann wird ein hochpegeliges Signal ausgegeben.
6 bg e Wird automatisch vier Sekunden nach der Eingabe des Ausgangswertes freigegeben, oder wenn
die PLAY bzw. PAUSE Taste gedriickt bzw. auf eine andere Funktion geandert wird.
Eingangsstift fur Monitor-Detektor. Dieser Stift spurt die eingestellte Position des Monitorschaiters
7 PD, auf; bei auf Position TAPE gestelitem Monitorschalter liegt ein Nullpotential, bei auf Position SOURCE
gestelitem Schalter ein hochpegeliges Signal an.
PD Ausgangsstift flr den Betrieb des Aufnanme-Vormagnetisierungsoszillator-Schailtkreises. Wahrend
8 7 der Aufnahmefunktion wird hier ein hochpegeliges Signal ausgegeben.
+4
Ausgangsstift flr Aufsprechverstarker-Mutingfunktion. Bei anderen ails der REC Funktion sowie
9 PD; wahrend der AUTO REC MUTE Funktion wird hier ein hochpegeliges Signai ausgegeben, um das
Aufsprechsignal zu unterdriicken.
40 PE, Ausgangsstift fiir Wiedergabeverstarker-Mutingfunktion. Bei anderen als der PLAY Funktion wird
° hier ein Nuilpotential ausgegeben, um das Wiedergabesignal zu unterdricken.
° Wiedergabe-Anzeige-Ausgangsstift. Hier liegt wahrend Aufnahme, Wiedergabe und Pause ein
hoher Pegel an.
¢ ist wahrend der Wiedergabe mit dem Bandenden-Eingangsimputs synchronisiert und erzeugt den
Blinkimpuls. Die Abschaitzeit der Anzeige ist mit 500 msek. konstant.
11
PE,
Eingang
fur
Potential an Stift 25 Bandendendetektor
Potential an Stift iy Ausgang fur PLAY
Anzeige
4 tmpuise
500ms
