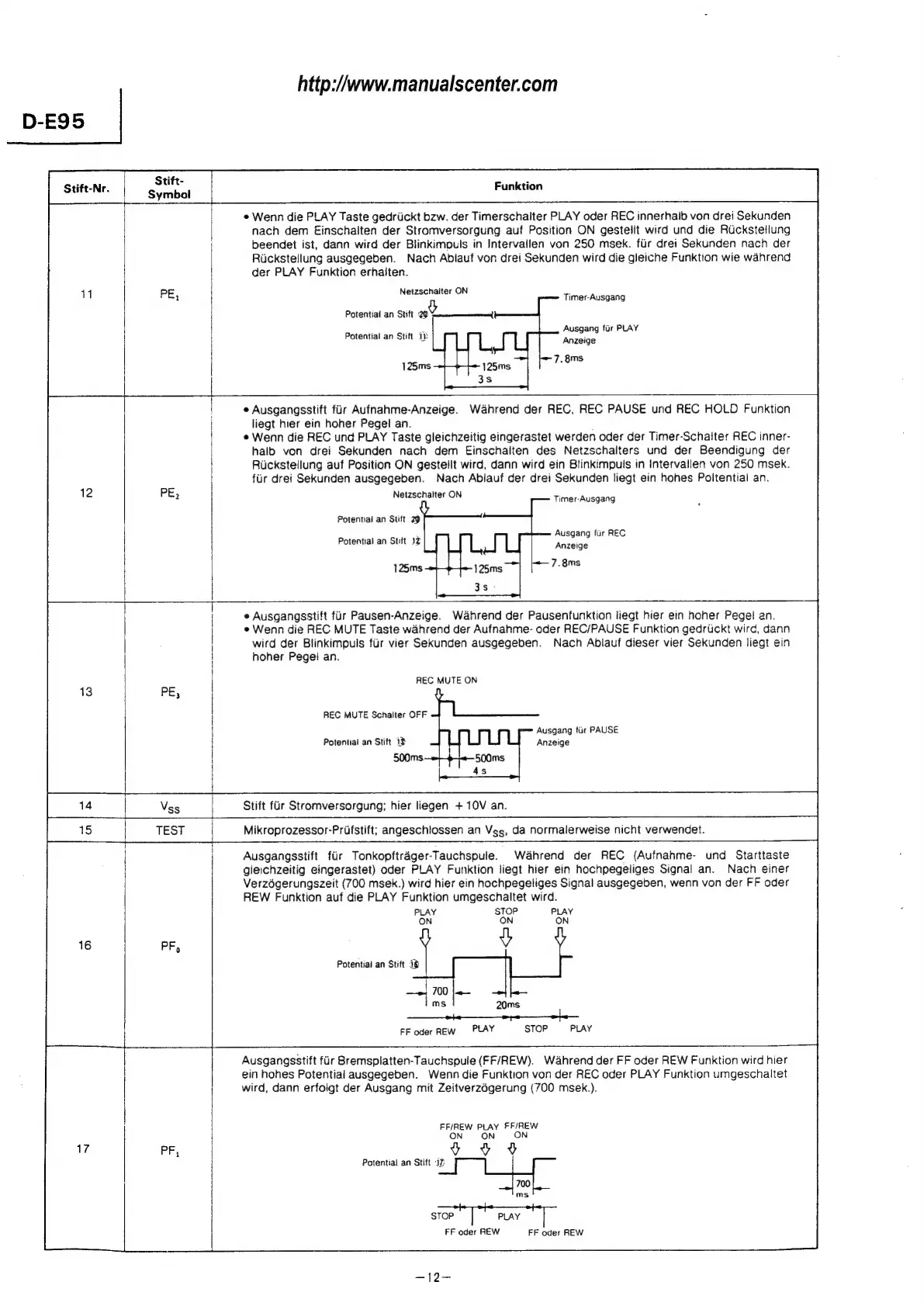

Hitachi D-E95 - Technische Informationen; IC2 (Microprocessor) Pin Functions (cont.)

D-E95
Stift-Nr.
11
13
14
18
16
Stift-
Symbol
http:/www.manualscenter.com
Funktion
Se nn a
1
Wenn die PLAY Taste gedriickt bzw. der Timerschalter PLAY oder REC innerhalb von drei Sekunden
nach dem Einschalten der Stromversorgung auf Position ON gestellt wird und die Ruckstetlung
beendet ist, dann wird der Blinkimpuls in Intervallen von 250 msek. fur drei Sekunden nach der
Rickstellung ausgegeben. Nach Ablauf von drei Sekunden wird die gleiche Funktion wie wahrend
der PLAY Funktion erhalten.
PE, Netzschaiter ON Timer-Ausgang
Potential an Stift re
A re Ausgang fiir PLAY
Potential an Stift 1p Anzeige
125ms 125ms LOM,
3s
¢ Ausgangsstift fiir Aufnahme-Anzeige. Wahrend der REC, REC PAUSE und REC HOLD Funktion
liegt hier ein hoher Pegel an.
® Wenn die REC und PLAY Taste gleichzeitig eingerastet werden oder der Timer-Schaiter REC inner-
halb von drei Sekunden nach dem Einschalten des Netzschalters und der Beendigung der
Ruickstellung auf Position ON gestellt wird, dann wird ein Blinkimpuis in Intervallen von 250 msek.
fur drei Sekunden ausgegeben. Nach Ablauf der drei Sekunden liegt ein hohes Poltential an.
PE, Netzschalter ON Timer-Ausgang
| Potential an Stift 20
Potential an Stift 12 facciid ails
125ms 125mg] [7 7-8ms
3s-
| e Ausgangsstift fir Pausen-Anzeige. Wahrend der Pausenfunktion liegt hier ein hoher Pegel an.
¢ Wenn die REC MUTE Taste wahrend der Aufnahme- oder REC/PAUSE Funktion gedriickt wird, dann
i wird der Blinkimpuls fur vier Sekunden ausgegeben. Nach Ablauf dieser vier Sekunden liegt ein
i hoher Pegel an.
REC MUTE ON
REC MUTE Schalter OFF
Ausgang fiir PAUSE
Potential an Stift 13 Anzeige
500ms 500ms
4s
Vgs Stift fur Stromversorgung; hier liegen + 10V an.
TEST Mikroprozessor-Prifstift; angeschlossen an Veg, da normalerweise nicht verwendet.
ss
Ausgangsstift fiir Tonkopftrager-Tauchspule. Wahrend der REC (Aufnahme- und Starttaste
gleichzeitig eingerastet) oder PLAY Funktion liegt hier ein hochpegeliges Signal an. Nach einer
Verzdgerungszeit (700 msek.) wird hier ein hochpegeliges Signal ausgegeben, wenn von der FF oder
REW Funktion auf die PLAY Funktion umgeschaltet wird.
PLAY sToP PLAY
ON ON ON
PF, Vv
Potential an Stift 16
ms 20ms
ee pe fe
FF oder REW ~PLAY STOP —— PLAY
Ausgangsstift fr Bremsplatten-Tauchspule (FF/REW). Wahrend der FF oder REW Funktion wird hier
ein hohes Potential ausgegeben. Wenn die Funktion von der REC oder PLAY Funktion umgeschaltet
wird, dann erfoigt der Ausgang mit Zeitverzdgerung (700 msek.).
FF/REW PLAY FF/REW
ON ON ON
PF, 9 9% 9
Potential an Stift JZ
Ha
ms
STOP PLAY
FF oder REW FF oder REW
