Hitachi DA-5000 - Troubleshooting

HITACHI DA-5000

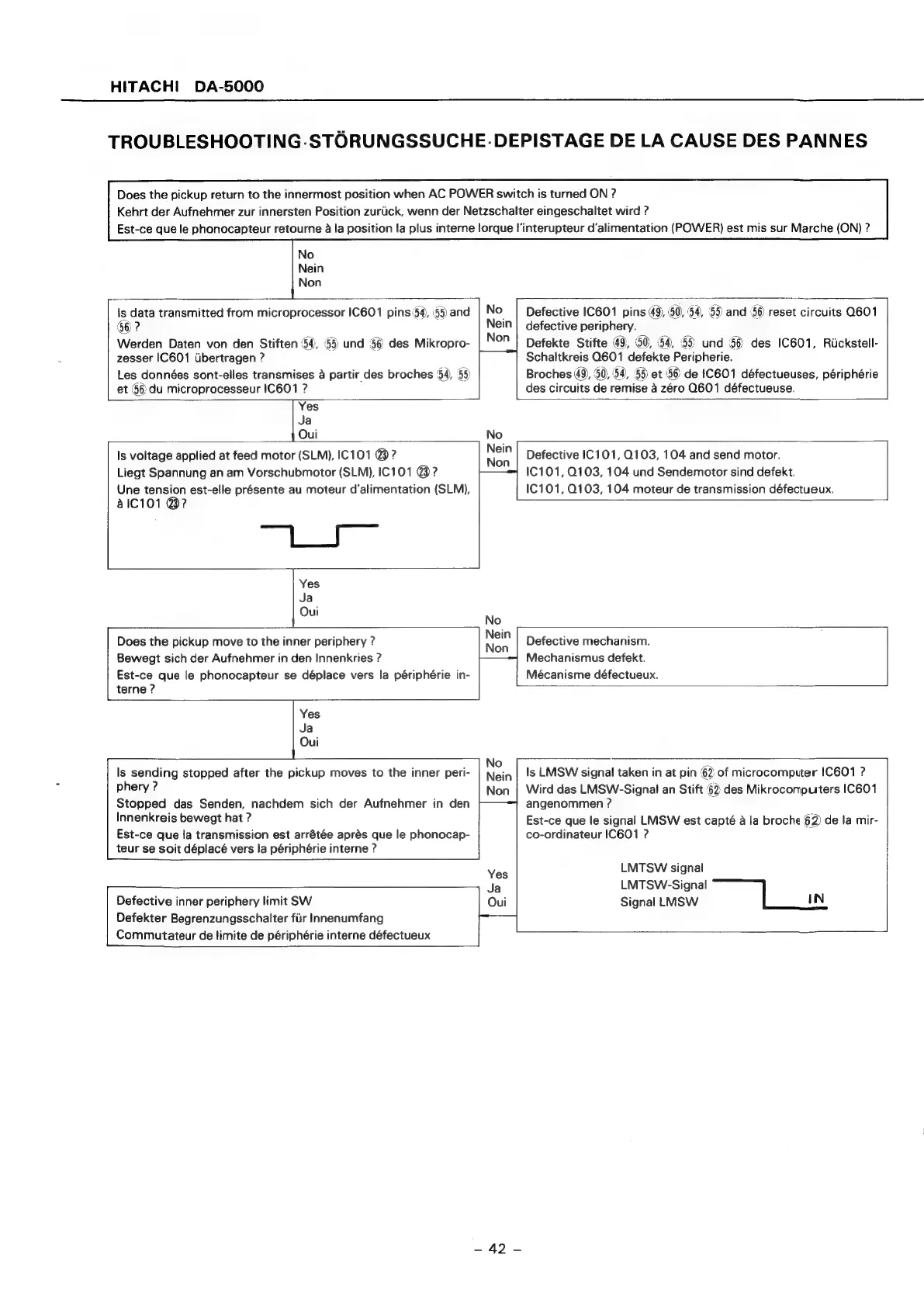

TROUBLESHOOTING. STORUNGSSUCHE. DEPISTAGE DE LA CAUSE DES PANNES
Does the pickup return to the innermost position when AC POWER switch is turned ON ?
Kehrt der Aufnehmer zur innersten Position zuriick, wenn der Netzschalter eingeschaltet wird ?
Est-ce que le phonocapteur retourne 4 la position la plus interne lorque l'interupteur d’alimentation (POWER) est mis sur Marche (ON) ?
Nein
Non
Is data transmitted from microprocessor IC601 pins 54, 55.and | No | Defective IC601 pins 49), 60, 54, 55) and 46) reset circuits Q601
66)? Nein| defective periphery.
Werden Daten von den Stiften 64), 55) und 56: des Mikropro- Non | Defekte Stifte 49, 50, 64, 63 und 46 des 1C601, Ruckstell-
zesser IC601 Ubertragen ? Schaltkreis Q601 defekte Peripherie.
Les données sont-elles transmises a partir des broches 4), 55 Broches 49), 50), 54), $5) et 66 de IC601 défectueuses, périphérie
et 66 du microprocesseur IC601 ? des circuits de remise a zéro Q601 défectueuse.
Ls
Ja
Qui No
Is voltage applied at feed motor (SLM), 1C101 @? _ Defective IC101, Q103, 104 and send motor.
Liegt Spannung an am Vorschubmotor (SLM), IC101 @? 1€101,Q103, 104 und Sendemotor sind defekt.
Une Ot Ob? est-elle présente au moteur d’alimentation (SLM), 1C101, Q103, 104 moteur de transmission défectueux.
a1C101 @?
4
Defective mechanism.
Mechanismus defekt.
Mécanisme défectueux.
Does the pickup move to the inner periphery ?
Bewegt sich der Aufnehmer in den Innenkries ?
Est-ce que le phonocapteur se déplace vers la périphérie in-
terne?
Is LMSW signal taken in at pin 62 of microcomputer IC601 ?
Wird das LMSW-Signal an Stift 62 des Mikrocomputers IC601
angenommen ?
Est-ce que le signal LMSW est capté a la broche 62) de la mir-
co-ordinateur IC601 ?
Is sending stopped after the pickup moves to the inner peri-
phery ?
Stopped das Senden, nachdem sich der Aufnehmer in den
Innenkreis bewegt hat ?
Est-ce que la transmission est arrétée aprés que le phonocap-
teur se soit déplacé vers la périphérie interne ?
LMTSW signal
LMTSW-Signal
Signal LMSW IN
Defective inner periphery limit SW
Defekter Begrenzungsschalter fiir Innenumfang
Commutateur de limite de périphérie interne défectueux
~42-
