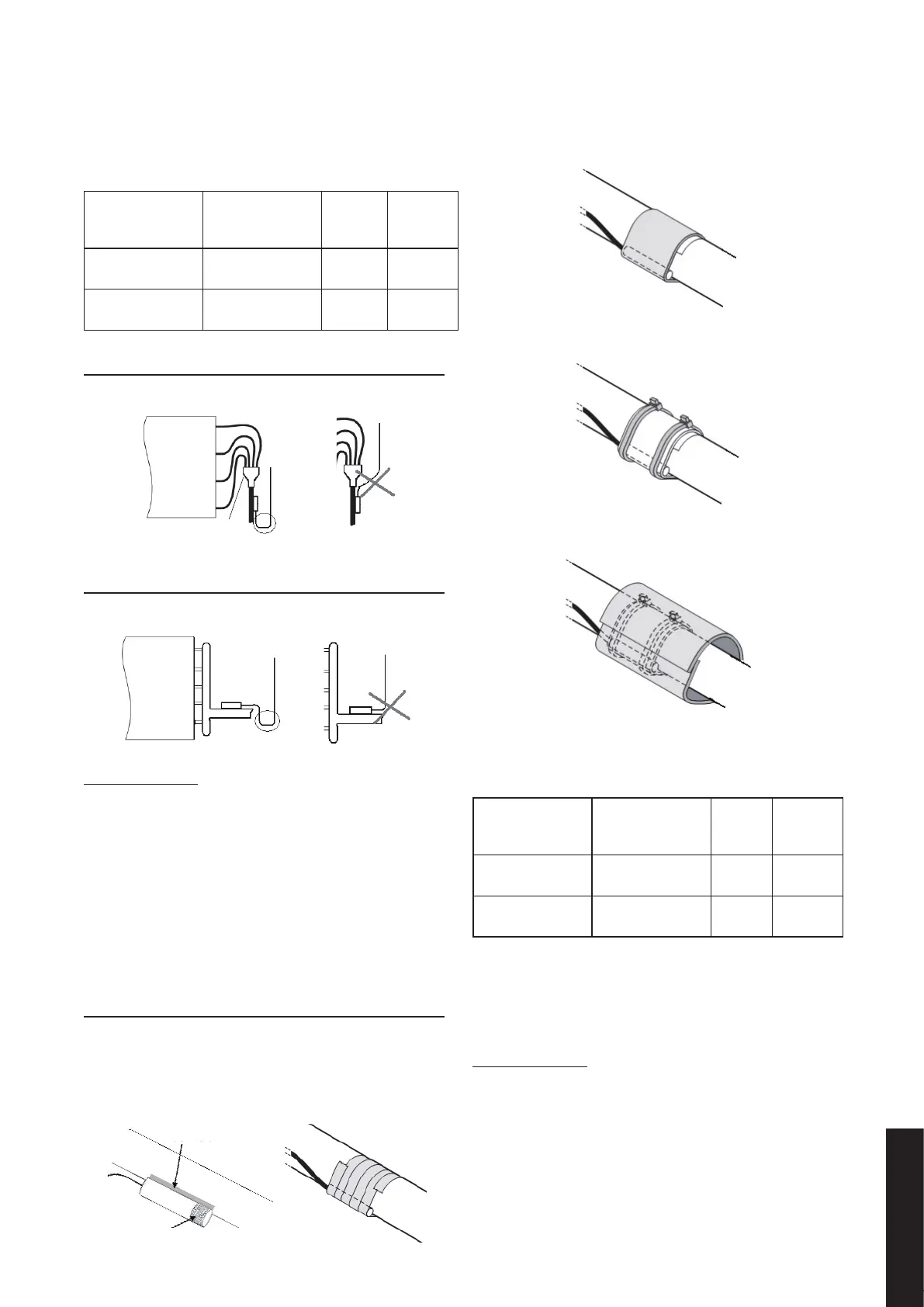

3.5 Установка термистора
♦ Термисторы для жидкостных и газовых труб
С коробкой управления поставляются 2 типа
термисторов. См. ниже цели использования и
идентификация.
Элемент
Розетка PCB /
Цвет коннектора
термистора
Номер
розетки
PCB
Длина
терми-
стора (м)
Термистор
жидкостных труб
Черный THM3 10
Термистор
газовых труб
Желтый THM5 10
Расположение термистора жидкостной трубы:
Установите термистор в самой холодной точке
жидкостной линии перед распределителем.
Heat
Exchanger
Теплооб-
менник
Распределитель
ПРАВИЛЬНО
НЕПРАВИЛЬНО
Расположение термистора газовой трубы:
Установите термистор на выходе теплообменника
как можно ближе к нему.
Heat
Exchanger
Теплооб-
менник
ПРАВИЛЬНО
НЕПРАВИЛЬНО
ПРИМЕЧАНИЯ:
1. Слегка опустите кабель термистора, чтобы
избежать скопления воды в его верхней
части, и добавьте предохранительный
зажим к кабелю термистора, чтобы избежать
деформации кабеля.
2. В случае, если термисторы, поставляемые с
DX-Kit, недостаточно длинные, пожалуйста,
убедитесь, что удлинение длины выполнено
правильно, избегая помех определения, и что
соединение должным образом изолировано,
чтобы избежать любого электрического отказа.
Крепление термистора:
1 Закрепите термистор с помощью изолирующей
алюминиевой ленты (приобретается на
местном рынке), чтобы обеспечить передачу
тепла. Убедитесь, что между термистором и
трубой имеется хороший контакт.
Most sensitive
point of the thermistor
Maximize the
contact
Наиболее чувствительная точка термистора
Увеличить контакт
2 Приклейте изолирующую ленту (приобретается
на местном рынке) вокруг термистора, чтобы
избежать ослабления термистора через
несколько лет.
3 Закрепите термистор двумя пластиковыми
лентами (приобретаются на местном рынке).
4 Изолируйте термистор изоляционным листом
(приобретается на местном рынке).
♦ Воздушный термистор
С коробкой управления поставляются 2 воздушных
термистора. Каждый из них имеет следующие
характеристики и применение:
Элемент
Розетка PCB /
Цвет коннектора
термистора
Номер
розетки
PCB
Длина
терми-
стора (м)
Термистор
воздуха на входе
Синий THM1 10
Термистор воз-
духа на выходе
Красный THM2 10
Установите термисторы как можно дальше от
источников тепла, таких как теплообменники,
нагреватели и т. д. Температуру воздуха на входе
/ выходе можно измерить, как показано в Обзоре
системы на стр. 5 и 6.
ПРИМЕЧАНИЯ:
1. В случае, если термисторы, поставляемые с
DX-Kit, недостаточно длинные, пожалуйста,
убедитесь, что удлинение длины выполнено
правильно, избегая помех определения, и что
соединение должным образом изолировано,
чтобы избежать любого электрического отказа.
2. Надежно закрепите термисторы в нужном
месте с помощью пластиковой ленты.
