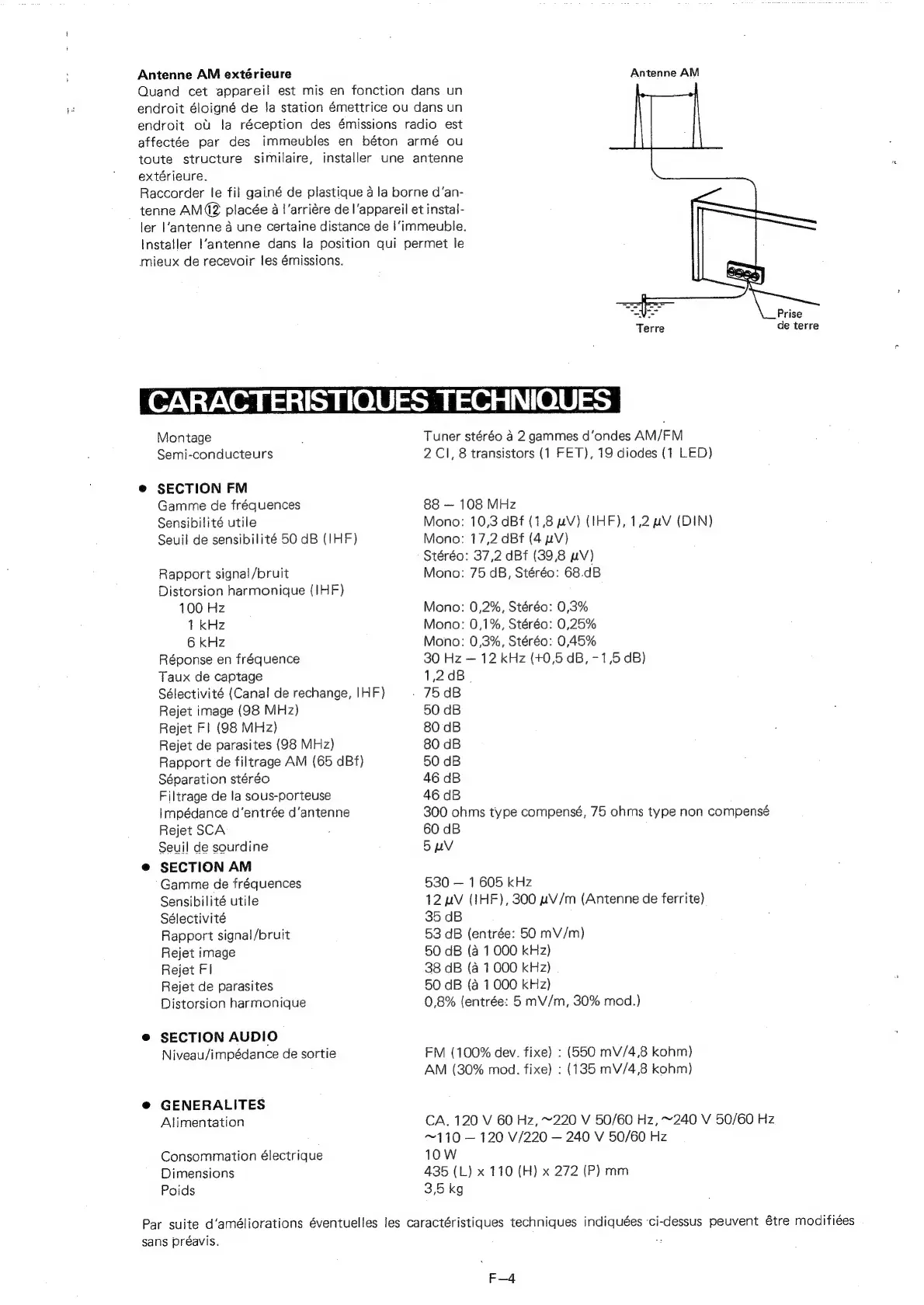

Antenne AM extérieure Antenne AM
Quand cet apparei!l est mis en fonction dans un
endroit éloigné de la station émettrice ou dans un
endroit oUt la réception des émissions radio est
affectée par des immeubles en béton armé ou
toute structure similaire, installer une antenne
extérieure.
Raccorder le fil gainé de plastique a la borne d‘an-
_ tenne AM@2 placée a I’arriére de l’appareil et instal-
ler l’‘antenne a une Certaine distance de |’immeuble.
Installer l’antenne dans la position qui permet le
mieux de recevoir les émissions.
Vy Prise
Terre de terre
CARACTERISTIQUES TECHNIQUES
Montage Tuner stéréo a 2 gammes d‘ondes AM/FM
Semi-conducteurs 2 Cl, 8 transistors (1 FET), 19 diodes (1 LED)
@ SECTION FM
Gamme de fréquences 88 — 108 MHz
Sensibilité utile Mono: 10,3 dBf (1,8 uV) (IHF), 1,2 wV (DIN)
Seuil de sensibilité 50 dB (IHF) Mono: 17,2 dBf (4 uV)
Stéréo: 37,2 dBf (39,8 uV)
Rapport signal/bruit Mono: 75 dB, Stéréo: 68.dB
Distorsion harmonique (IHF)
100 Hz Mono: 0,2%, Stéréo: 0,3%
1 kHz Mono: 0,1%, Stéréo: 0,25%
6 kHz Mono: 0,3%, Stéréo: 0,45%
Réponse en fréquence 30 Hz — 12 kHz (+0,5 dB, -1,5 dB)
Taux de captage 1,2dB.
Sélectivité (Canal de rechange, IHF) - 75 dB
Rejet image (98 MHz) 50 dB
Rejet Fl (98 MHz) 80 dB
Rejet de parasites (98 MHz) 80 dB
Rapport de filtrage AM (65 dBf) 50 dB
Séparation stéréo 46 dB
Filtrage de la sous-porteuse 46 dB
Impédance d’entrée d’antenne 300 ohms type compensé, 75 ohms type non compensé
Rejet SCA 60 dB
Seuil de sourdine 5 uv
@ SECTION AM
Gamme de fréquences 530 — 1605 kHz
Sensibilité
utile
12
uV
(IHF),
300
uV/m
(Antenne
de
ferrite}
Sélectivité 35 dB
Rapport
signal
/bruit
53
dB
(entrée:
50
mV/m)
Rejet image 50 dB (a 1 000 kHz)
Rejet Fl 38 dB (a 1000 kHz)
Rejet de parasites 50 dB (a 1 000 kHz)
Distorsion
harmonique
0,8%
(entrée:
5
mV/m,
30%
mod.)
@ SECTION AUDIO
Niveau/impédance
de
sortie
FM
(100%
dev.
fixe)
:
(550
mV/4,8
kohm)
AM (30% mod. fixe) : (135 mV/4,8 kohm)
@ GENERALITES
Alimentation
CA.
120
V
60
Hz,
~220
V
50/60
Hz,
~240
V
50/60
Hz
~110
—
120
V/220
—
240
V
50/60
Hz
Consommation électrique 10W
Dimensions 435 (L) x 110 (H) x 272 (P}) mm
Poids 3,5 kg
Par
suite
d‘améliorations
éventuelles
les
caractéristiques
techniques
indiquées
-ci-dessus
peuvent
étre
modifiées
sans
préavis.
:
F—4
