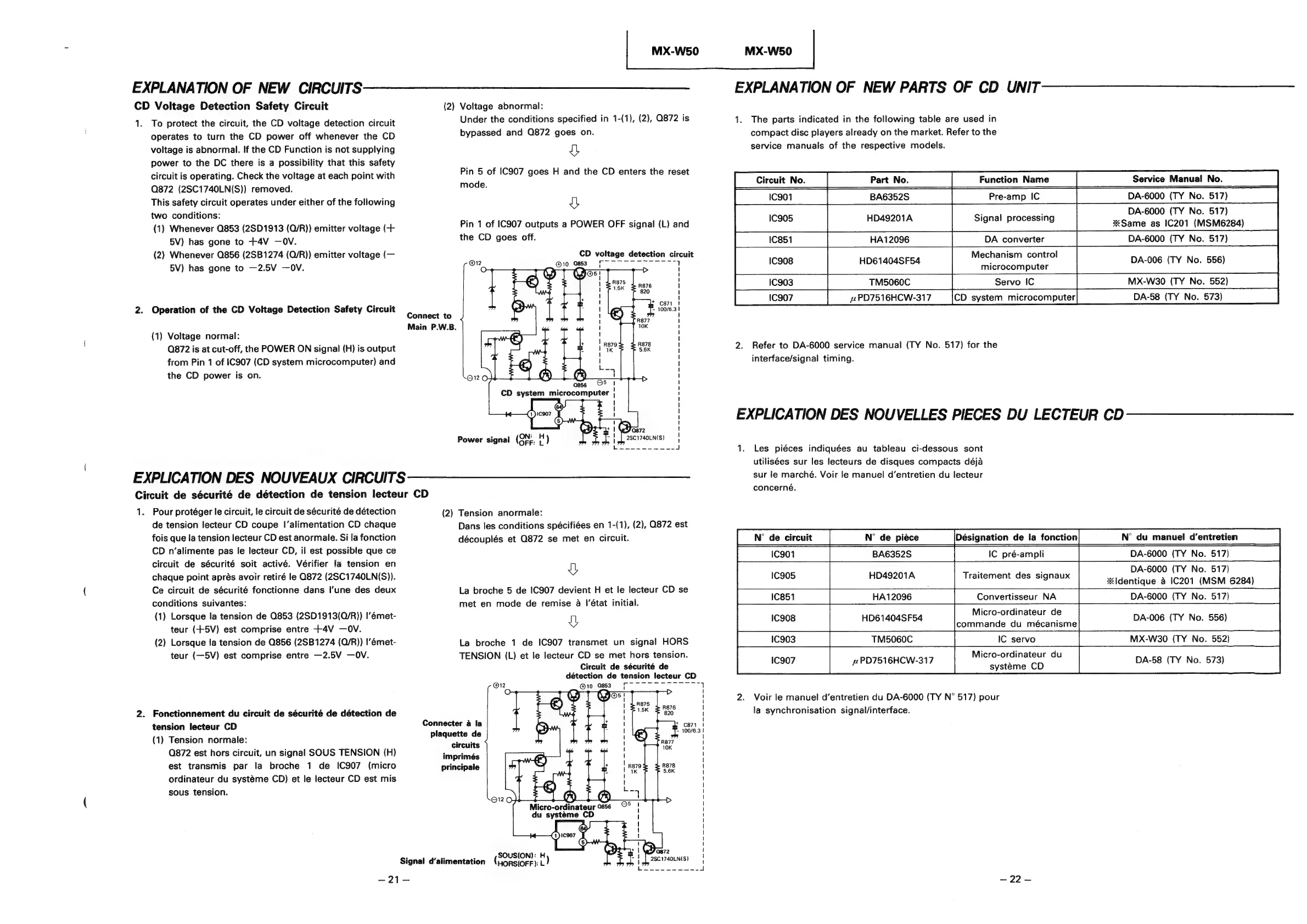

EXPLANATION OF NEW CIRCUITS
CD Voltage Detection Safety Circuit
1.
EXPLICATION DES NOUVEAUX CIRCUITS
To protect the circuit, the CD voltage detection circuit
Operates to turn the CD power off whenever the CD
voltage is abnormal. If the CD Function is not supplying
power to the DC there is a possibility that this safety
circuit is operating. Check the voltage at each point with
Q872 (2SC1740LN(S)) removed.
This safety circuit operates under either of the following
two conditions:
(1) Whenever 0853 (2SD1913 (Q/R)) emitter voltage (+
5V) has gone to +4V —OV.
(2) Whenever 0856 (2SB1274 (Q/R)) emitter voltage (—
5V) has gone to —2.5V —OV.
Operation of the CD Voltage Detection Safety Circuit
(1) Voltage normal:
Q872 is at cut-off, the POWER ON signal (H) is output
from Pin 1 of IC907 (CD system microcomputer) and
the CD power is on.
(2)
Connect to
Main P.W.B.
Circuit de sécurité de détection de tension lecteur CD
1.
Pour protéger le circuit, le circuit de sécurité de détection
de tension lecteur CD coupe |’alimentation CD chaque
fois que la tension lecteur CD est anormale. Si la fonction
CD n’alimente pas le lecteur CD, il est possible que ce
circuit de sécurité soit activé. Vérifier la tension en
chaque point aprés avoir retiré le Q872 (2SC1740LN(S)).
Ce circuit de sécurité fonctionne dans I’une des deux
conditions suivantes:
(1) Lorsque la tension de 0853 (2SD1913(Q/R)) I’émet-
teur (+5V) est comprise entre +4V —OV.
(2) Lorsque la tension de Q856 (2SB1274 (Q/R)) l’émet-
teur (—5V) est comprise entre —2.5V —OV.
Fonctionnement du circuit de sécurité de détection de
tension lecteur CD
(1) Tension normale:
Q872 est hors circuit, un signal SOUS TENSION (H)
est transmis par la broche 1 de IC907 (micro
ordinateur du systéme CD) et le lecteur CD est mis
sous tension.
(2)
Connecter a la
plaquette de
circuits {
imprimés
principale
Signal d’alimentation (HORSIOFF): L)
-21—
MX-W50
Voltage abnormal:
Under the conditions specified in 1-(1), (2), Q872 is
bypassed and 0872 goes on.
U
Pin 5 of IC907 goes H and the CD enters the reset
mode.
U
Pin 1 of IC907 outputs a POWER OFF signal (L) and
the CD goes off.
CD voltage detection circuit
7 @12
2SC1740LN(S)
Tension anormale:
Dans
les
conditions
spécifiées
en
1-(1),
(2),
Q872
est
découplés et 0872 se met en circuit.
U
La broche 5 de IC907 devient H et le lecteur CD se
met en mode de remise a |’état initial.
U
La broche 1 de IC907 transmet un signal HORS
TENSION (L) et le lecteur CD se met hors tension.
Circuit de sécurité de
détection de tension lecteur CD
p O12
O
Micro-ordinateur 0856
du systeme CD
872
SOUS(ON):
H
2SC1740LN(S)
MX-W50
EXPLANATION OF NEW PARTS OF CD UNIT
1. The parts indicated in the following table are used in
compact disc players already on the market. Refer to the
service manuals of the respective models.
[—Gireuit No [Par No. Function Name]
Service Manual No.
IC901 BA6352S Pre-amp IC DA-6000 (TY No. 517)
IC905 HD49201A Signal processing Wrens ae oeaes is
IC851 HA12096 DA-6000 (TY No. 517)
microcomputer
IC903 TM5060C MX-W30 (TY No. 552)
1C907 4 PD7516HCW-317 DA-58 (TY No. 573)
2. Refer to DA-6000 service manual (TY No. 517) for the
interface/signal timing.
EXPLICATION DES NOUVELLES PIECES DU LECTEUR CD
1. Les piéces indiquées au tableau ci-dessous sont
utilisées sur les lecteurs de disques compacts déja
sur le marché. Voir le manuel d’entretien du lecteur
concerné.
| N° de circuit | | N° de piece —_[Désignation de la fonction N° du manuel d’entretien
IC901 BA6352S IC pré-ampli DA-6000 (TY No. 517)
F : DA-6000 (TY No. 517)
1C851 HA12096 DA-6000 (TY No. 517)
IC908 HD61404SF54 Micro-ordinateur-de DA-006 (TY No. 556)
commande du mécanisme
IC903 TMS5060C MX-W30 (TY No. 552)
IC907 »PD7516HCW-317 Miere-ordingteuc «du DA-58 (TY No. 573)
systeme CD
2. Voir le manuel d’entretien du DA-6000 (TY N° 517) pour
la synchronisation signal/interface.
