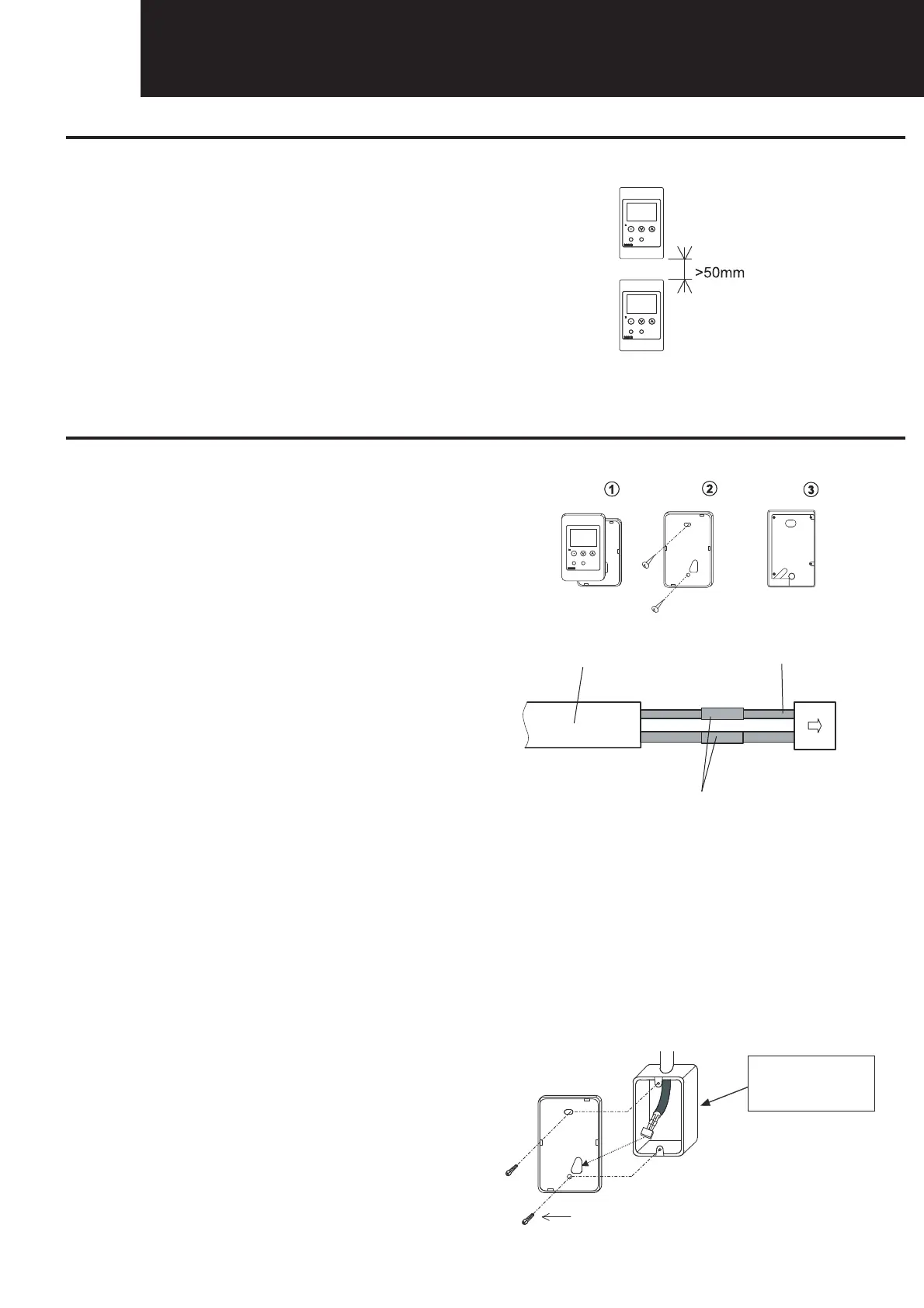

2.3. ESPACE NÉCESSAIRE À L’INSTALLATION
Si vous alignez les télécommandes sur une ligne verticale, espacez-les
d’au moins 50 mm.
Si cette distance n’est pas respectée, elles ne pourront pas être retirées.
2.4. PROCÉDURE D’INSTALLATION
1. Retirez la télécommande du support.
2. Câblage :
Connectez par soudage le câble accessoire au câble fourni sur
site.
Isolez le raccord à l’aide d’un ruban adhésif en vinyle.
3. Selon la confi guration de l’installation, fi xez la télécommande en
suivant l’une des trois options présentées ci-dessous :
- Câble de la télécommande apparent.
- Utilisation d’une boîte de distribution.
- Utilisation sur une table de nuit.
 Installation avec câble de la télécommande apparent.
Fixez le câble du support au mur à l’aide de 2 vis -M4 (accessoire).
 Installation avec boîte de distribution :
Préparez la boîte JIS fournie sur site (JIS C 8336-1988).
Fixez le support au mur à l’aide de 2 vis -M4 (fournies sur site).
Installation
Connexion
Câble fourni sur site Câble accessoire
Boîte JIS
(JIS C 8336-1988)
Vis
