Installation

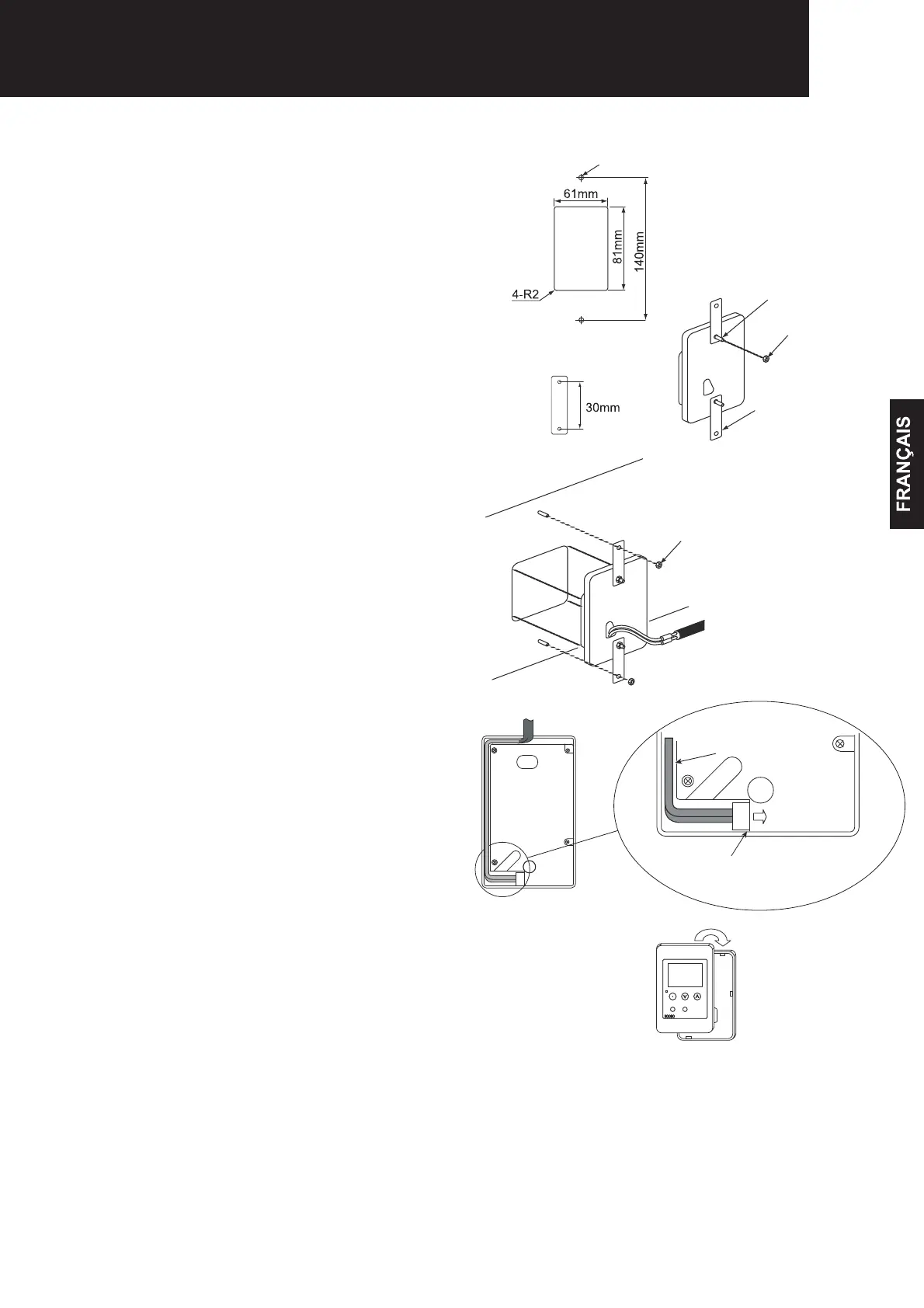

 Installation sur table de nuit :
A. Découpez un orifi ce d’installation de façon à exposer la
télécommande comme sur l’illustration.
B. Munissez-vous de boulons
(plus de 140 mm)
 REMARQUE
Déterminez la position des boulons selon les bagues
d’espacement (fournies sur site).
C. Placez les boulons sur le support et fi xer les bagues
d’espacement avec les écrous.
- Boulon (fourni sur site)
- Écrou (fourni sur site)
- Bague d’espacement (fournie sur site)
 REMARQUE
Espacez les orifi ces des bagues de 30 mm minimum.
D. Retirez le panneau avant appliqué et fi xez la télécommande
dans l’orifi ce d’installation.
4. Montez la télécommande sur le support et branchez le câble
comme le montre l’illustration.
5. Montez la télécommande sur le support.
Fixez d’abord la partie supérieure, puis la partie inférieure.
Bague
d’espacement
Écrou (fourni sur site)
Boulon (Fourni sur site)
Boulon
Bague d’espacement
(fournie sur site)
(ou plus)
Écrou (fourni sur site)
Insérez le connecteur
Insérer le câble dans
la rainure
