NEDERLANDS

De communicatiekabel wordt niet meegeleverd

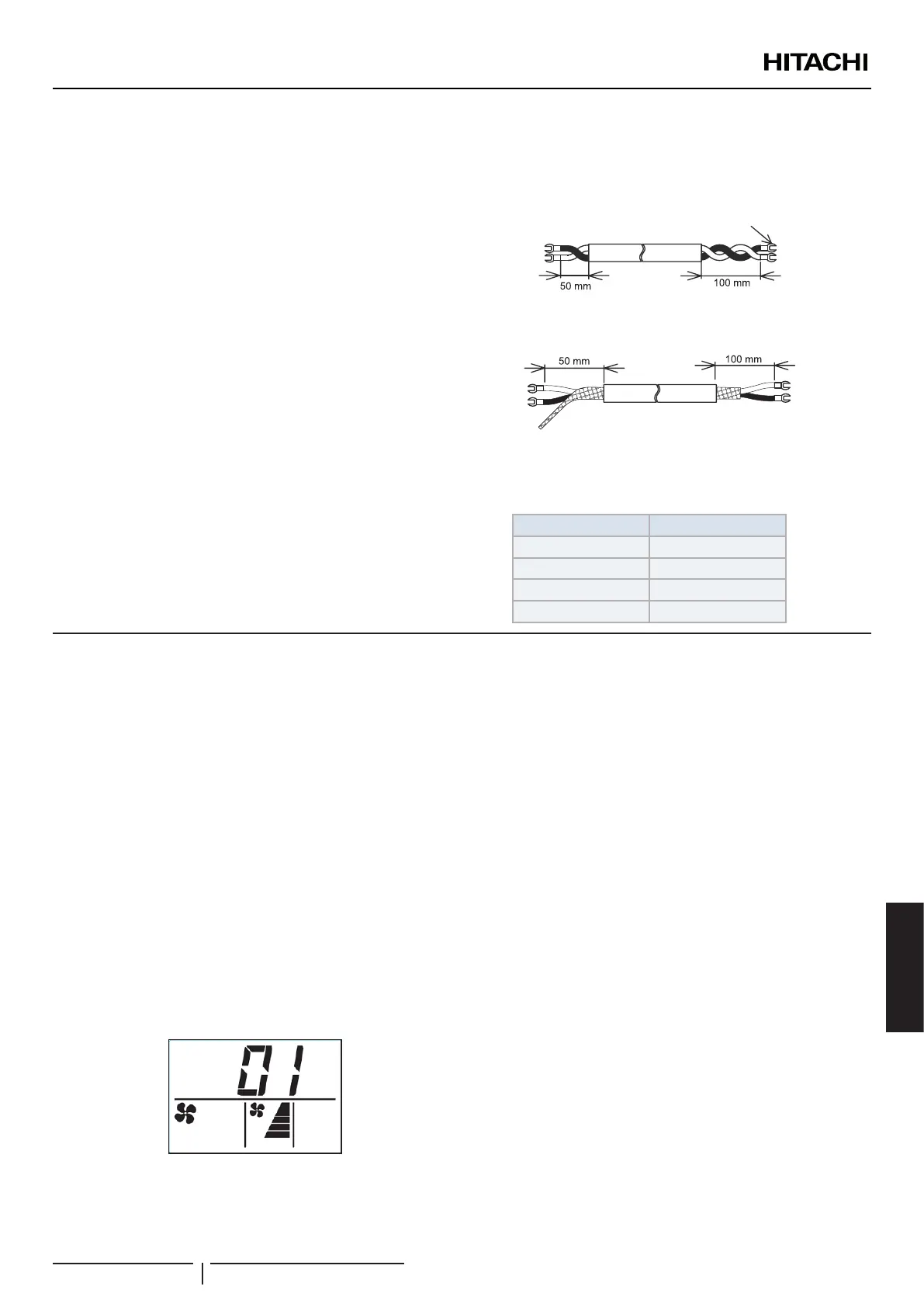

• OPTIE 1:
Gevlochten kabel van 2 x 0,75 mm
2
(200 m totale max. lengte).
(Zijde van de
aansluitklemplaat)
Ongesoldeerde terminal
(type X) 1,25-3X
(Zijde van afstandsbedien-
ingsschakelaar)
• OPTIE 2:
Standaard afgeschermde kabels van 2 x 0,75 mm
2
die
het schild verbinden met de aardeaansluiting op de
elektrische kast
(200 m totale max. lengte).
(Zijde van de
aansluitklemplaat)
(Zijde van afstandsbedien-
ingsschakelaar)

Optionele accessoirekabel
De kabels (2 x 0,75 mm
2
gevlochten draad) van
verschillende lengten worden als optie voorbereid, en
zijn voorzien van aansluitingen.
Afstandsbedieningskabel (optie)
Model kabel Lengte (m)
PRC-10E1 10
PRC-15E1 15
PRC-20E1 20
PRC-30E1 30
4 CONTROLEPROCEDURE
PC-ARH1E heeft geen proefdraaimodus.
De proefdraaimodus wordt uitgevoerd op de buitenunits.
1 Schakel de netvoeding IN voor alle binnenunits.
2 De instelling voor modellen met automatische adressering
duurt ongeveer drie tot vijf minuten.
3 De proefdraaimodus instellen voor de buitenunits.
4 De proefdraaimodus annuleren
De proefdraaimodus kan worden geannuleerd wanneer:
• Het proefdraaien stopt automatisch na twee uur.
• Het proefdraaien wordt geannuleerd vanuit de buitenunits.
• Het proefdraaien wordt gestopt door op de knop Run/Stop te
drukken van de PC-ARH1E.
Het totaal aantal aangesloten binnenunits wordt aangegeven op
de temperatuurweergave.
? OPMERKING
Weergavewanneeréénbinnenuitisaangesloten.
Voorbeeld van wanneer één unit is aangesloten.
Als de weergave van het aantal aangesloten units onjuist is,
kunnen afwijkingen optreden in de transmissiesignalen als
gevolg van verkeerde bedrading/adressering of ruis. Schakel in
dat geval de netvoeding uit en voer de volgende controles uit.
? OPMERKING
DehoofdschakelaarNIETopnieuwin-ofuitschakelenbinnen10seconden.
1 De netvoeding van de binnenunits is niet ingeschakeld of
verkeerde bedrading
2 Incorrecte verbinding tussen binnenunits of van
afstandsbedieningen
3 Incorrecte instelling van de draaischakelaar (overlappende
instelling)
! LET OP
• PC-ARH1Eslaatdewerkingvandeproefdraaimodusinhetgeheugen
op.Deunitsbeginnenindeproefdraaimodusalsdebedieningsmodus
in de centrale bediening of inde afstandsbedieningsschakelaar die
voordeunitwordtgebruiktnahetproefdraaiennietwordtgewijzigd.
• Wijzig de bedieningsmodus met deze apparaten of raadpleeg
“7OPTIONELEFUNCTIE”(H3Beperkingbedieningsmoduswijzigen
–00:Onbeperktfunctioneren)nahetproefdraaien.
CONTROLEPROCEDURE
PMML0497 rev.1 - 12/2020
185
