DEUTSCH

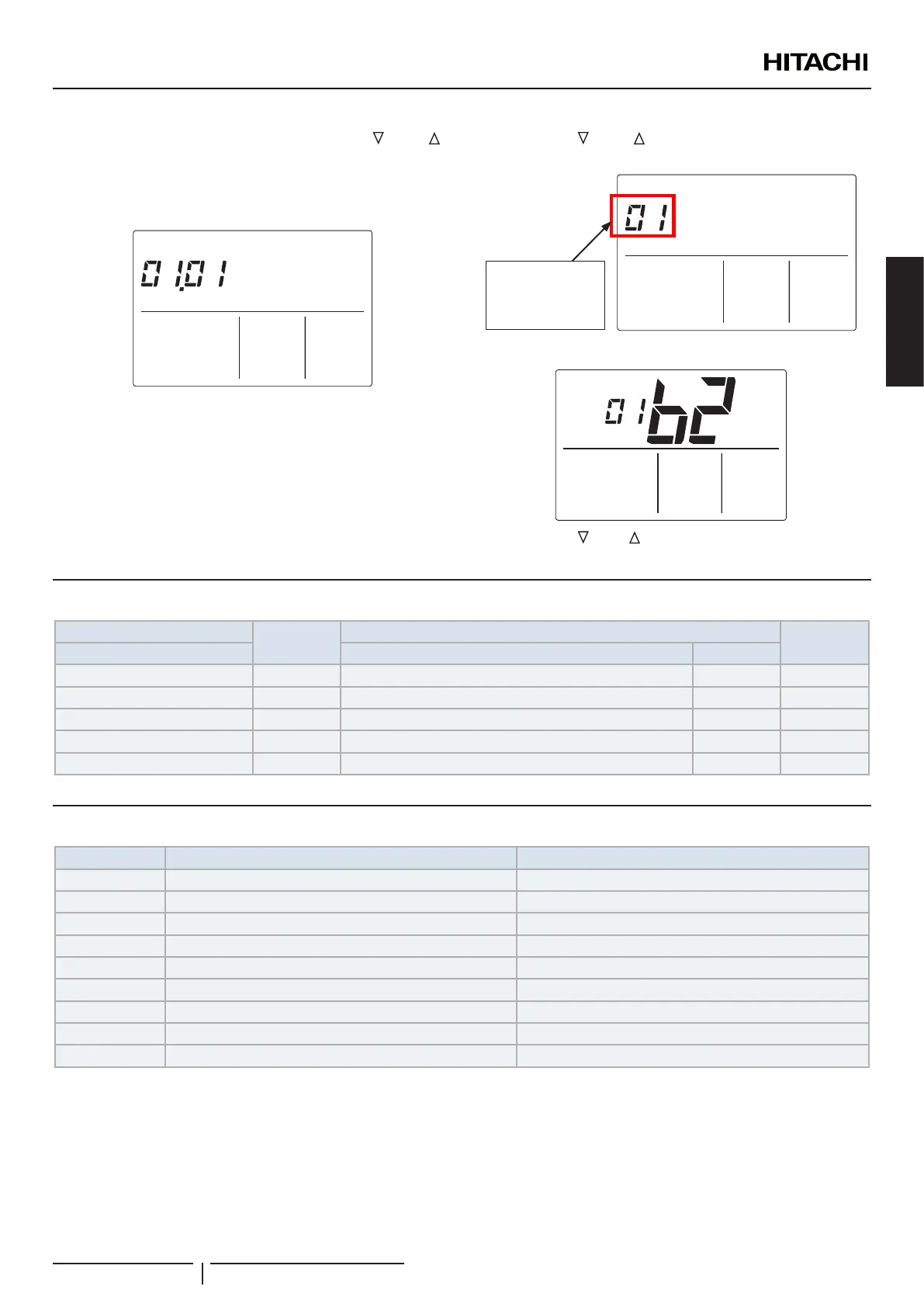

3 Wählen Sie das Innengerät durch Drücken von „ ” oder „ ”
für „Temp” und drücken Sie „Fan”.
(Dieser Bildschirm wird NICHT angezeigt, wenn an der
Steuerung nur ein Innengerät angeschlossen ist.
In diesem Fall wird (4) angezeigt.)
4 Drücken Sie „ ” oder „ ” für "„Temp” und wählen Sie das
Element.
01: Auswahl-
Funktion
02: Einstellung
Eingang/Ausgang
5 Drücken Sie „Fan” und ändern Sie die Einstellung.
4 Drücken Sie „ ” und „ ” für „Temp” gleichzeitig, um in den
normalen Modus zurückzukehren.
8.1 EINGANGS- UND AUSGANGSNUMMERN-ANZEIGE UND ANSCHLÜSSE
Eingangsnummern-Anzeige
Port
Werksseitige Einstellung
Einstellung
Anzeige Eingang/Ausgang Einstellung Anzeige
Eingang 1 CN3 1-2 Fernbedienung EIN/AUS 1 (Ebene) 03
Eingang 2 CN3 2-3 Fernbedienung nach manuellem Stopp verbieten 06
Ausgang 1 CN7 1-2 Betrieb 01
Ausgang 2 CN7 1-3 Alarm 02
Ausgang 3 CN8 1-2 Thermo-EIN für Heizbetrieb 06
8.2 EINGANGS- UND AUSGANGSEINSTELLUNGEN UND ANZEIGECODES
Anzeige Einlass Ausgang
00 Ohne Einstellung Ohne Einstellung
01 Raumthermostat (für Kühlung) Betrieb
02 Raumthermostat (für Heizung) Alarm
03 Fernbedienung EIN/AUS 1 (Ebene) Kühlung
04 Fernbedienung EIN/AUS 2 (Betrieb) Thermo-EIN für Kühlung
05 Fernbedienung EIN/AUS 2 (Stopp) Heizung
06 Fernbedienung nach manuellem Stopp verbieten Thermo-EIN für Heizbetrieb
07 Ferngesteuertes Umschalten des Kühl-/Heizbetriebs Gesamtwärmetauscher
09 Setbackbetrieb
? HINWEIS
• ÄndernSiedieoptionaleEinstellungmindestensdreiMinutennachEinschaltenderStromversorgung.
• StellenSiedasHebegitternichtfürdenGesamtwärmetauscherein.
• TragenSieinderTabelledieEinstellungsstatusfürjedenEingangundAusgangindieSpalte„Einstellung"ein.
EINSTELLUNG EINGANG/AUSGANG
