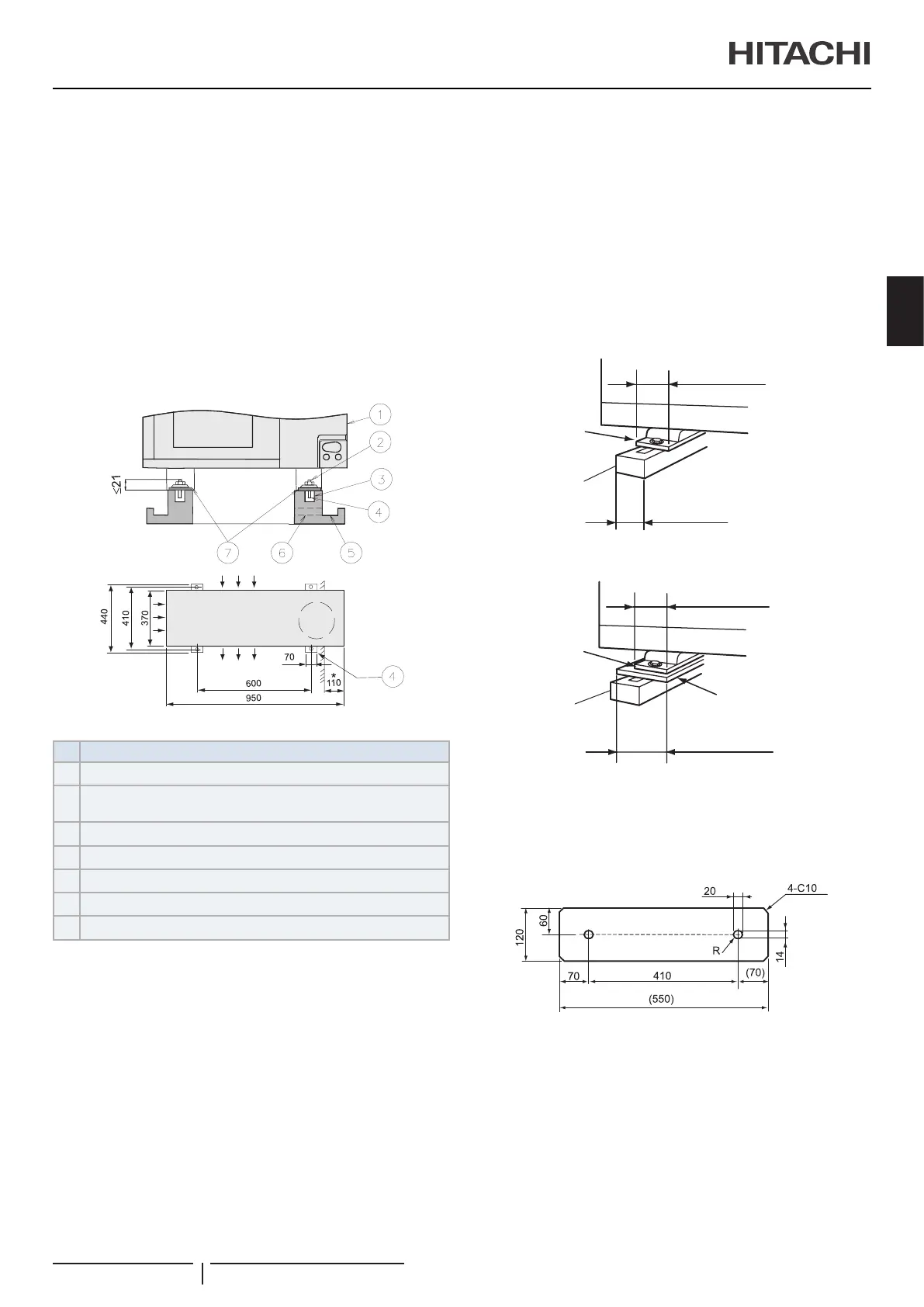

7.1.2 Disposizioni relative al punto di installazione
Base di appoggio in cemento
1 Si consiglia una base di appoggio livellata e 100-300mm al
di sopra del livello del pavimento.
2 Predisporre uno scolo intorno alla base per il drenaggio.
3
M10.
4 Nel caso di un’installazione su tetto o su veranda, ricordare
che a volte l’acqua di drenaggio si trasforma in ghiaccio nelle
fredde mattinate. Di conseguenza, evitare di predisporre
il drenaggio in un’area frequentata da persone in quanto
scivolosa.
* Spazio per la tubazione verso il basso
Nº Descrizione
Unità esterna
togliere il coperchio di servizio
Foro in malta (Ø100 x prof. 150)
Perno di ancoraggio M10 (foro Ø12,5)
Drenaggio (largh. 100 x prof. 150)
Drenaggio
Gomma antivibrazioni
? NOTA
Una volta accertatisi che sia disponibile uno spazio equivalente alla
dimensioneindicatadalsimbolo*,saràpossibileeseguiresenzadifcoltà
laposadellalineadalfondosenzainterferenzeconilpianodifondazione.
5 L’intera base dell’unità esterna deve essere installata su un
piano di appoggio. Se si utilizza un tappeto antivibrazioni,
questo deve essere posizionato nello stesso modo. Se
si installa l’unità esterna su un telaio non in dotazione,
utilizzare piastre di metallo per regolare la larghezza del
telaio e realizzare un’installazione stabile, come mostrato
70 mm
Larghezza della base
dell'unità esterna
Unità esterna
instabile
Telaio
60mm
Larghezza del telaio
(Non in dotazione)
NON CORRETTO
CORRETTO
Unità esterna
stabile
70 mm
Larghezza della base
dell'unità esterna
Telaio
100mm o più
Piastra metallica
Dimensioni piastre di metallo consigliate
- (non in dotazione) Materiale: Piastra d'acciaio omogeneo
laminata a caldo
- (SPHC) Spessore piastra: 4,5 T
Installazione delle unità
PMML0545 rev.2 - 04/2021
79
IT
