? NOTA
Collocarel'isolante(nonindotazione)perproteggereicaviele
tubazionidaibordidellepiastre.

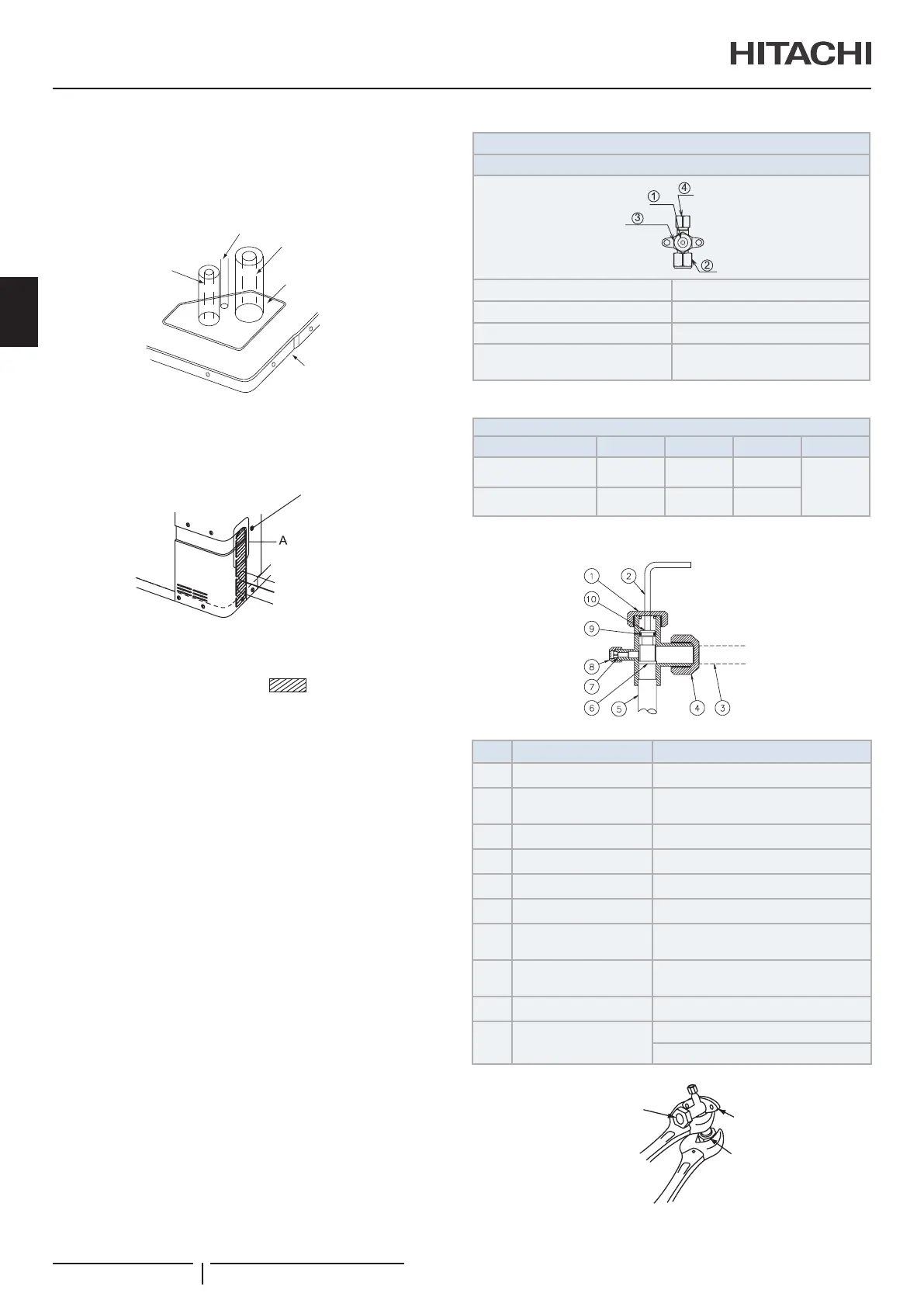

b. Per i tubi con pendenza verso il basso
Linea del gas
Foro perforabile
Base inferiore
Cavi
Linea del
liquido
? NOTA
Icavinondevonoentrareincontattodirettoconletubazioni.
c. Per i tubi sul lato posteriore
Coperchio
posteriore
? NOTA
Rimuovere il coperchio dei tubi posteriori sotto il coperchio
posterioreerimuoverelaparte seguendolafessura.
2 Montare il coperchio dei tubi per evitare che l’acqua penetri
nell’unità. Sigillare i fori in cui sono inserite le tubazioni e i
cavi utilizzando un isolante (non in dotazione).
3 Se la linea non in dotazione è già collegata direttamente con
valvole di arresto, si consiglia di utilizzare un piegatubi.
4 Controllare che le valvole di arresto siano chiuse
completamente prima di collegare le tubazioni.
5 Collegare le tubazioni del refrigerante non in dotazione
all'unità interna e all'unità esterna. Applicare un sottile strato
di olio sulla sede dell’attacco a cartella e del condotto prima
di stringere.
6 Una volta collegata la linea del refrigerante, sigillare lo
spazio residuo tra il foro incompleto e i tubi con materiale
isolante.
7 L’innesto della valvola di arresto deve essere eseguito in

Valvola di arresto dell'unità esterna
Tipo fusiforme

Valvola fusiforme

Attacco a cartella

Tappo

Giunto di ritegno della porta di
servizio
Chiuse al momento della spedizione dalla fabbrica
Coppia di serraggio (Nm)
   
Valvola del liquido 7-9 33-42 33-42
14-18
Valvola del gas 9-11 68-82 50-62
Tipo fusiforme
Nº Descrizione Osservazioni

Tappo

Chiave di Allen
Valvola del liquido: Esag. 4 mm /
Valvola del gas: Esag. 5 mm

Linea refrigerante non in dotazione

Attacco a cartella

Pressione refrigerante All'unità esterna

 Completamente chiusa

Giunto di ritegno

carica

Tappo della porta di
carico

Anello Gomma

Valvola fusiforme
Apertura - Senso antiorario
Chiusura - Senso orario
Non utilizzare due chiavi
in questa posizione.
In caso contrario, si

Valvola di arresto
(tipo fusiforme)
Attacco a
cartella
Linea e carica di refrigerante
PMML0545 rev.2 - 04/2021
82
IT
