137
Hrvatski

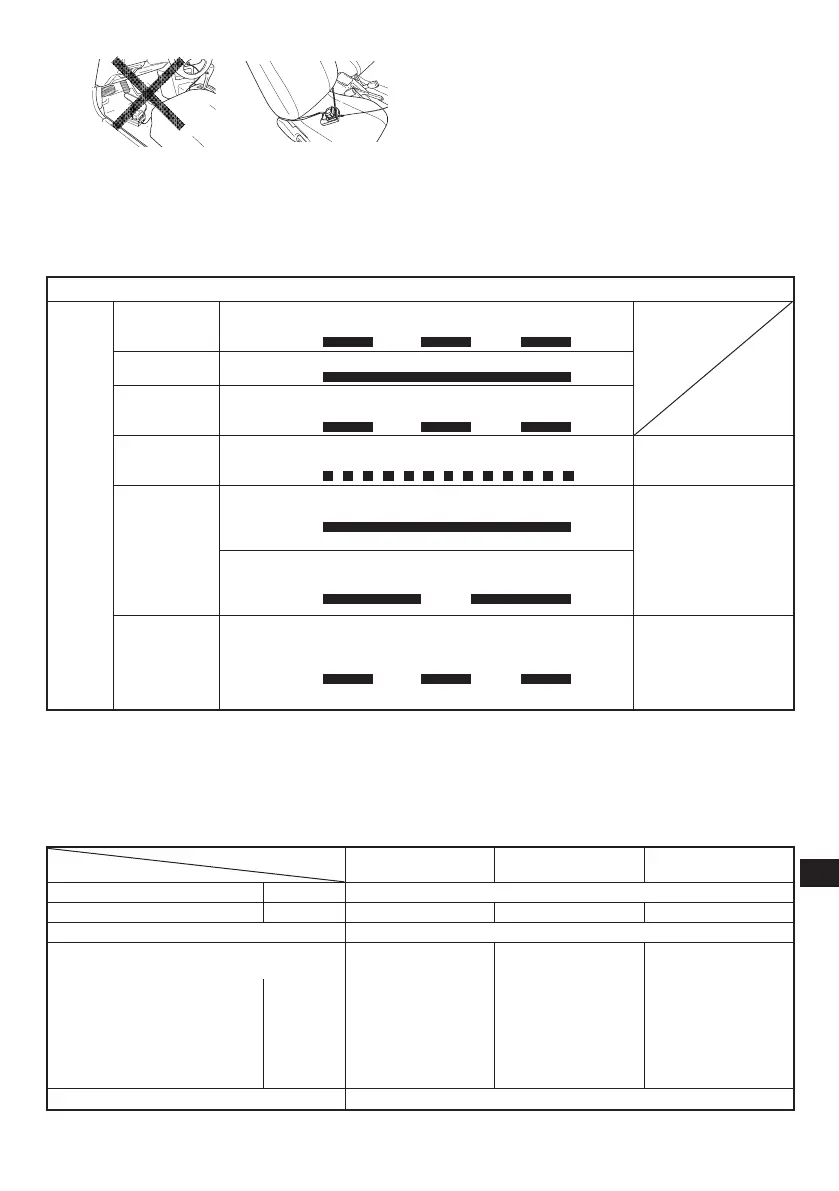

Slika 8
○ Utaknite utikač u utičnicu upaljača.
Ako je utikač labav i ispada iz utičnice upaljača, popravite
utičnicu. Kao je utičnica u kvaru, preporučujemo da se
obratite lokalnom zastupniku automobila. Nastavak korištenje
utičnice može dovesti do nesreće zbog pregrijavanja.
2. Umetnite bateriju u punjač. (Slika 2)
Bateriju čvrsto umetnite u punjač.
3. Punjenje
Prilikom umetanja baterije u punjač započinje punjenje i
indikator trajno svijetli crveno.
Kada se baterija napuni, indikator treperi crveno. (U
intervalima od 1 sekunde) (Vidi tablicu 1)
● Indikator
Signal lampice indikatora bit će kao što je prikazano u
tablici 1, ovisno o stanju punjača ili punjive baterije.
Tablica 1
Signali indikatora
Indikator
svijetli ili
treperi.
Prije punjenja
Treperi
(crveno)
Svijetli 0,5 sekundu. Ne svijetli 0,5 sekundi.
(isključen 0,5 sekundi)
Tijekom
punjenja
Svijetli
(crveno)
Svijetli kontinuirano
Punjenje
završeno
Treperi
(crveno)
Svijetli 0,5 sekundu. Ne svijetli 0,5 sekundi.
(isključen 0,5 sekundi)
Punjenje
nemoguće
Treperi
(crveno)
Svijetli 0,1 sekundu. Ne svijetli 0,1 sekundu.
(isključen 0,1 sekundi)
Kvar baterije ili punjača
Pregrijavanje
čekanje
Svijetli
(zeleno)
(UC18YRSL)
(UC18YML2)
Svijetli kontinuirano
Baterija pregrijana.
Punjenje nije moguće.
(Punjenje će započeti
kada se baterija ohladi)
Treperi
(crveno)
(UC18YFSL)
Svijetli 1 sekundu. Ne svijetli 0,5 sekundi.
(isključen 0,5 sekundi)
Punjenje
pomoću izvora
napajanja u
automobilu
nije moguće
(UC18YML2)
Treperi
(zeleno)
Svijetli 0,5 sekundu. Ne svijetli 0,5 sekundi.
(isključen 0,5 sekundi)
Kvar baterije ili punjača
NAPOMENA:
U stanju čekanja zbog pregrijane baterije, UC18YML2 / UC18YRSL / UC18YFSL hladi bateriju pomoću
ventilatora.
(Međutim, ventilator ne radi ako se baterija puni pomoću 12V izvora napajanja u automobilu.)
● Temperature i vrijeme punjenja baterije.
Temperature i vrijeme punjenja prikazani su u tablici 2
Tablica 2
Punjač
Baterija
UC18YRSL UC18YFSL
UC18YML2
(AC/DC)*
1
Napon punjenja V 14,4 V – 18 V
Težina kg 0,6 0,5 0,7
Temperature na kojima se baterija može puniti 0 oC – 50 oC
Vrijeme punjenja za kapacitet baterije,
približno (pri 20 oC)
1,3 Ah
1,5 Ah
2,0 Ah
2,5 Ah
3,0 Ah
4,0 Ah
5,0 Ah
min.
min.
min.
min.
min.
min.
min.
20
22
30
35
45
60
75
20
22
30
35
45
60
75
20 / 50
22 / 60
30 / 80
35 / 100
45 / 120
60 / 160
75 / 200
Broj ćelija baterije 4 – 10
*
1
AC izvor napajanja / DC 12V izvor napajanja (u automobilu)
