LINEAR PRO MODUL
Austauschbares Modul, spezifisch
für verschiedene LINEAR PRO
Boxen- und Boxenkombinationen
MODUL
SPEZIFIKATIONSFELD
Alle mit einem X markierten LINEAR
PRO Boxen - und Boxenkombi-
nationen können mit diesem Modul
betrieben werden.
MODUL
BEFESTIGUNGSSCHRAUBE 1
Mit diesen beiden Rändelschrauben
wird das Modul im Contollergehäuse
befestigt.
NETZSPANNUNGSEINGANG
Zum Anschluß des mitgelieferten Euro-
Netzkabels. Schließen Sie dieses Kabel an
Netzspannung an.
SICHERUNGSHALTER
Kann nach Eindrücken der
seitlichen Spangen heraus-
gezogen werden. Verwen-
den Sie nur Sicherungen
mit der vorgeschriebenen
Spezifikation (230 V
Modell: SB 1000 mA).
MONO/ STEREO
BASS SCHALTER
Bei gedrücktem Schalter werden die Stereo-
Tiefton (Bass)- Signale in ein Mono-Bass-
Signal zusammengemischt, das an beiden
LOW-Ausgängen zur Verfügung steht. Bei
nicht gedrücktem Schalter liegt das Stereo-
Bass-Signal an beiden LOW Ausgängen an.
BIAMP/ FULLRANGE SCHALTER
Bei gedrücktem Schalter ist die 2-Weg
Frequenzweiche aktiviert, das Stereo-
Signal wird in einen Tief- und einen
Hochtonbereich aufgeteilt. Diese Signale
stehen an den LOW und HIGH/ FULL-
RANGE-Ausgängen zur Verfügung. Bei
nicht gedrücktem Schalter arbeitet der
Controller im Fullrange-Betrieb. Das
komplette Stereosignal steht an den
HIGH/ FULLRANGE -Ausgängen zur
Verfügung.
GROUND LIFT SWITCH
Bei gedrücktem Schalter ist die Schaltungs-
masse vom Gehäuse getrennt. Dies verhin-
dert brummende Erdungsschleifen, z.B.
wenn der Controller zusammen mit anderen
Geräten in einem Rack eingebaut ist.
LOW OUTPUT LEFT/ RIGHT
Elektronisch symmetrierte
Ausgänge. Im BIAMP-Betrieb liegen
hier die Stereo -Bass-Signale an. Ist
der MONO BASS Schalter gedrückt,
liegt an beiden Buchsen das
zusammengemischte Mono-Bass-
Signal an. Im Fullrange-Betrieb
ohne Funktion. Verbinden Sie diese
Buchsen mit den Eingängen Ihrer
Bass-Endstufe.
1. ANSCHLUSS UND INBETRIEBNAHME
DES LINEAR PRO CONTROLLERS

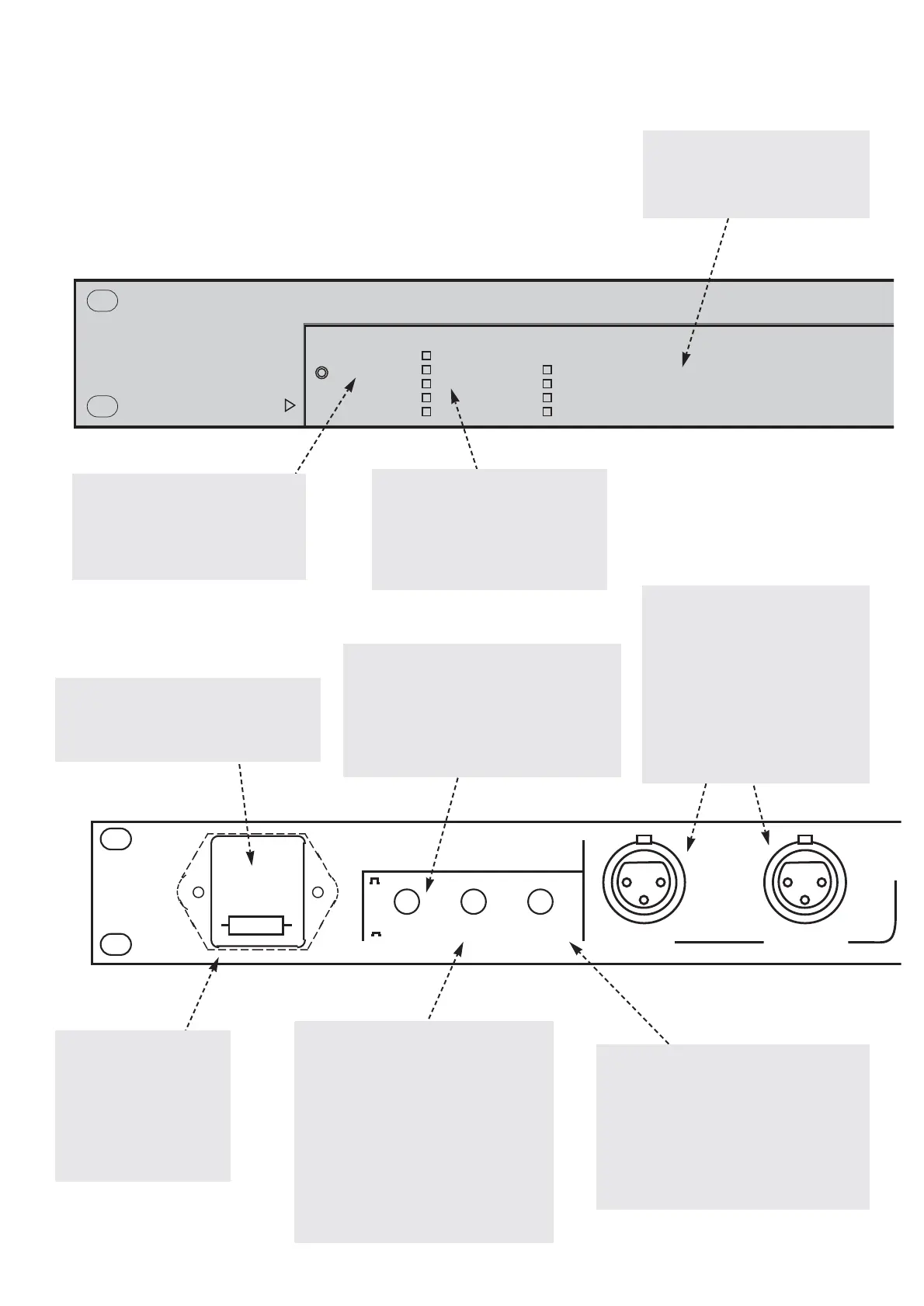

1.1 ANSCHLÜSSE UND BEDIENELEMENTE
