HK Audio AC 22 LINEAR PRO CONTROLLER User Manual

LEFT RIGHT
HIGH/
FULLRANGE
LANCED
UTPUTS
LEFT RIGHT
BALANCED
INPUTS
ING SYSTEM
LEFT
RIGHT
LEFT
MAINS
RIGHT
BIAMP
HIGH LOW
MONO
BASS
MODE
PEAK LIMIT
ROLLER

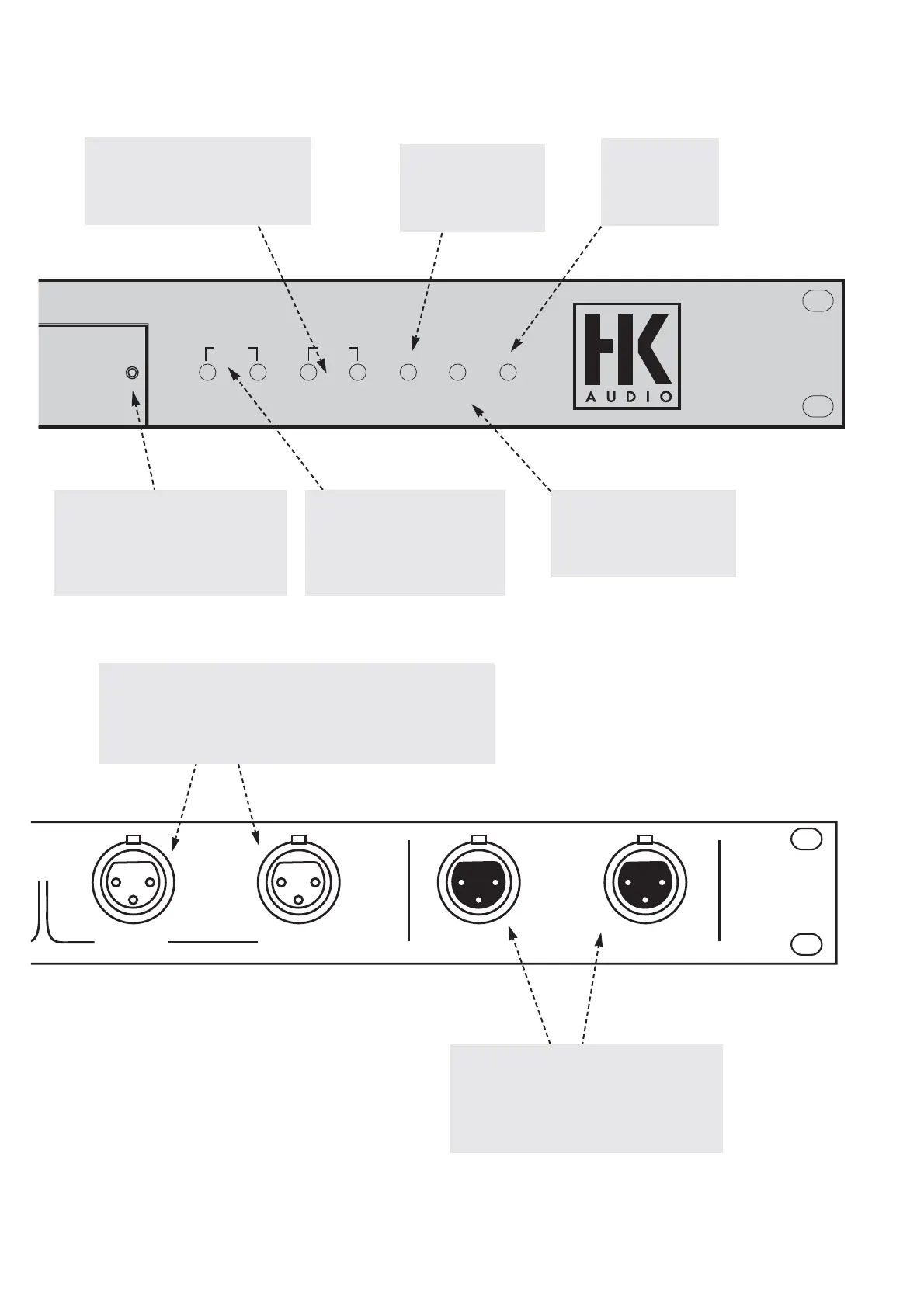

INPUT BUCHSEN LEFT/ RIGHT
Elektronisch symmetrierte Eingänge zum
Anschluß der Eingangssignale. Verbinden
Sie diese Buchsen mit den Ausgängen Ihres
Mischpultes.
HIGH/ FULLRANGE OUTPUT LEFT/ RIGHT
Elektronisch symmetrierte Ausgänge. Im BIAMP-Betrieb liegen
hier die Stereo -Hochton-Signale an. Im Fullrange-Betrieb liegen
hier die kompletten Stereosignale an. Verbinden Sie diese
Buchsen mit den Eingängen Ihrer Hochtonendstufe.
MODUL
BEFESTIGUNGSSCHRAUBE 2
Mit diesen beiden Rändelschrauben
wird das Modul im Contollergehäuse
befestigt.
PEAK LIMIT HIGH LEDs
Leuchten individuell auf wenn
der Stereo Limiter für den
Hochton/ Fullrange Bereich
anspricht.
MONO BASS LED
Leuchtet wenn der MONO/
STEREO BASS - Schalter
(Rückseite) gedrückt ist.
PEAK LIMIT LOW LEDs
Leuchten individuell auf wenn der
Stereo Limiter für den Tiefton-
(Bass-) Bereich anspricht.
BIAMP LED
Leuchtet wenn der
BIAMP/ FULLRANGE-
Schalter gedrückt ist.
MAINS LED
Leuchtet wenn
Netzspannung
angeschlossen ist.
