Hobie 16 Manual

2

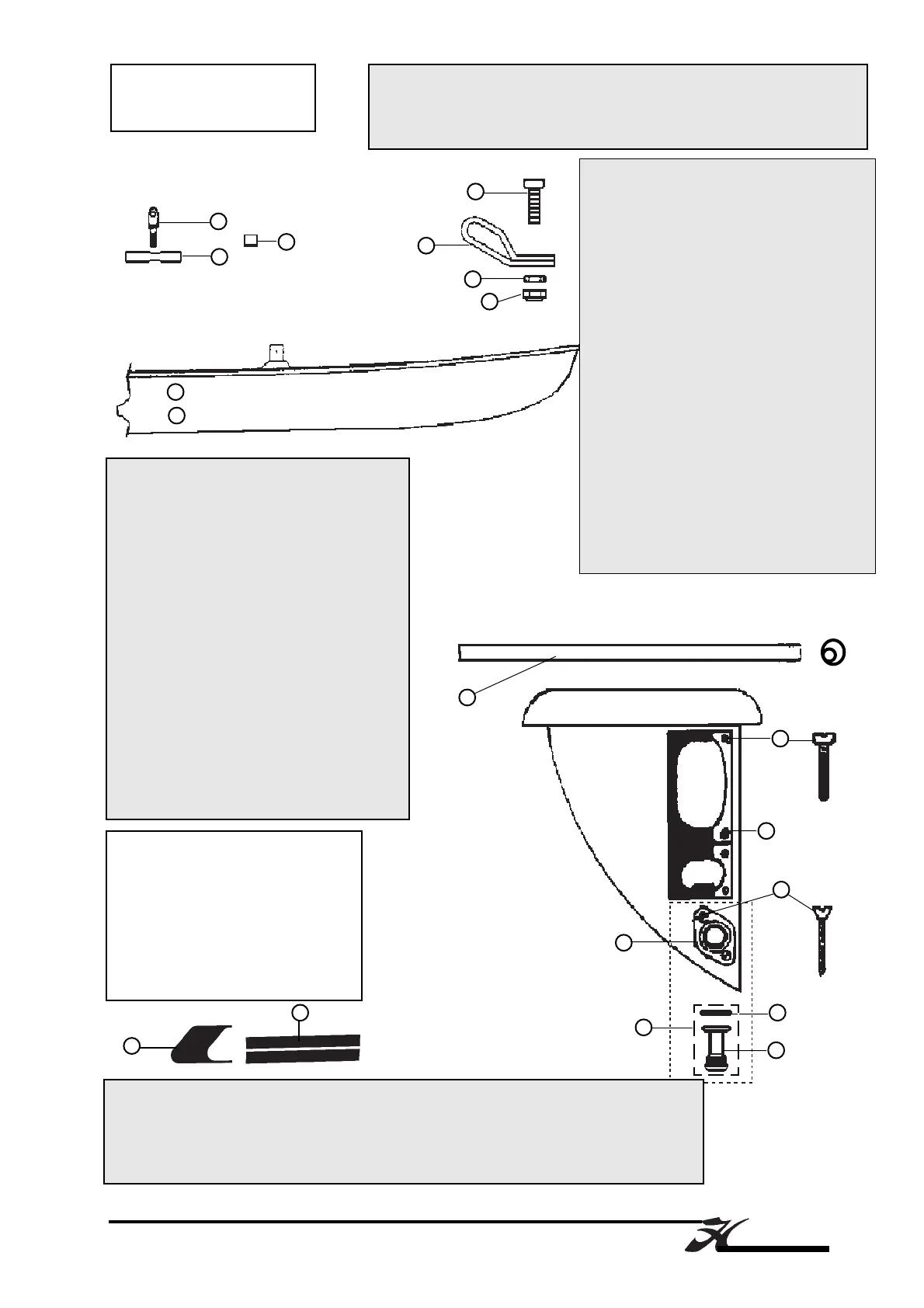

Hobie Cat 16 : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2005)
Hobie Cat Europe - Z.I. Toulon Est, BP 250 - F-83078 Toulon cédex 9 - Tel. 94 08 78 78 - Fax 94 08 13 99
E-mail = info@hobie-cat.net
18 - Embout noir/Black stripe end cap/Dekorstreifen schwarz :
99056051 : arrière droit ou avant gauche/rear right or front left/hinten rechts oder vorne links
99056099 : arrière gauche ou avant droit/rear left or front right/hinten links order vorne rechts
19 - 17056081: Bande Molokai coque/Molokai hull strip/Klebeband Molokai für Rumpf (cm)
18
19
HC 16
Coque/Hull/Rumpf
11- 99220855 : Vis TC fémelot
(x10) Screw TC stainless
Schraube Heckbeschlag
12- 16056005 : Fémelot + entretoises
Gudgeon + bushings
Ruderbeschlag
13- 99220845 : Vis bouch.vidange
(x10) Screw drain plug
Schraube Ablasschraube
14- 99056012 : Platine bouch.vidange
Drain plate
Platte Ablasschraube
15- 99220048 : Joint de vidange
(x10) Drain gasket
Dichtung Ablasschraube
16- 99056232 : Bouchon de vidange
(x10) Drain Plug
Ablasschraube
17- 99220043 : Joint + bouchon
(x10) Drain plug + gasket
Ablasschraube + Dichtung
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
17
8 - droite/right/rechts 9 - gauche/left/links
Std 16056102 16056101
Easy/Club 16056130 16056120 (renforcé/reinforced)
LE 16056170 16056160
10
1- 16056029 : Vis cadène hauban
(x4) Anchor pin
Schraube Püttingeisen
2- 16056059: Support de hauban
Anchor bar
Püttingeisen
3- 14056008: Sceau PVC
Foam plug
Mastabdichtung PVC
4- 99220950 : Vis TCL 8x40
(x10) Screw TC
Schraube
5- 16056022: Ferrure étai
Bow tang
Bugbeschlag
6- 99056235 : Ecrou nylon safran
(x10) Rudder nylon nut
Nylon Mutter Ruderblatt
7- 99056239 : Ecrou indessérable
(x10) Nylstop nut
Selbstsichernde Mutter
10- 16080345 : Aiguillot .+ anneau brisé
(x10) Rudder pin + split ring
Ruderbolzen + ring Splint
Sac Accastillage/Rig bag/Takelagesach
HC16 Easy = 16080290
HC16 classic = 16080300
HC16 Club = 16080301
HC16 Race = 16080302
Jeu de câbles/Cable set/Käbelsatz
HC16 classic = 16080500
HC16 race = 16080503
Sac de cordages/Rope bag/Leinensack
HC16 Classic/Easy = 16070000
HC16 ace = 16070020

Hobie 16 Specifications

General

Category	Catamaran
Length	16 ft 7 in (5.05 m)
Sail Area	218 sq ft (20.3 m2)
Hull Material	Fiberglass
Weight	320 lbs (145 kg)
Beam	2.41 meters (7.9 feet)
Mast Height	26 ft 6 in (8.07 m)
