Español
LOCALIZACIÓN Y MONTAJE
1. Los calentadores eléctricos de Hoffman se
deben centrar como bajos como posible en el
recinto para la distribución óptima del calor.
2. Se recomienda que el calentador esté
instalado en un panel para el funcionamiento
óptimo. Puede, sin embargo, ser montado en
cualquier superficie del metal.
3. El calentador se debe montar en una posición
vertical con el bloque de terminales en el fondo y
las aperturas del enchufe de aire en la tapa
según lo mostrado.
4. Los calentadores no se deben instalar en la
madera u otras superficies combustibles.
5. Los componentes sensibles del calor no se
deben poner sobre el área de la descarga del
calentador.

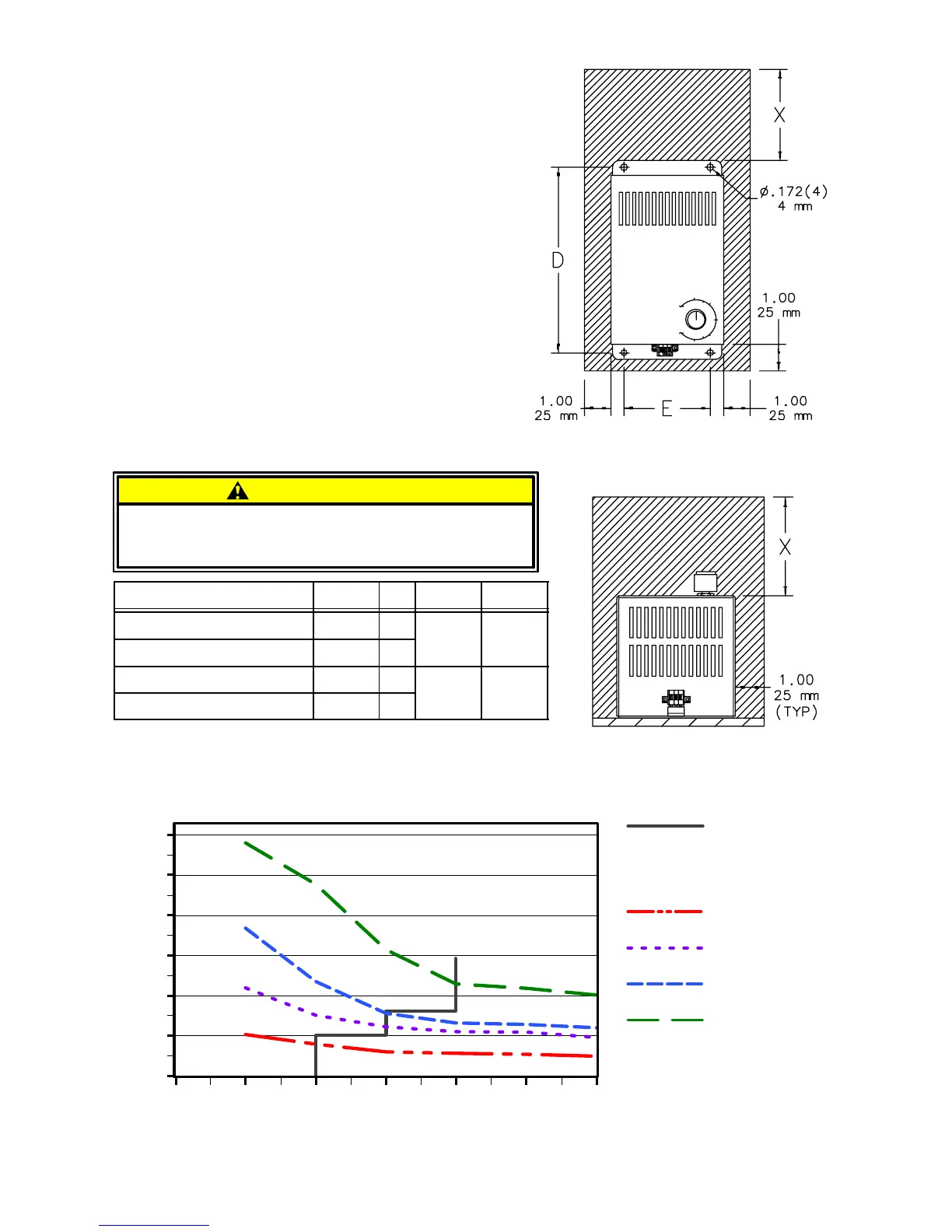

6. Las separaciones recomendadas mostradas
por el área sombreada indican el espacio que se
debe mantener libre de los componentes para la
operación segura del calentador.
7. Cuatro 10−32 UNF, los tornillos self−tapping
son incluidos para la instalación.
0
10
20
30
40
50
60
024681012
Subida De la Temperatura Contra Distancia Sobre El Calentador
Distancia Vertical Sobre El Calentador, inches/mm
Subida De la Temperatura Sobre Entrada
Del Calentador °C / °F
X (distancia
recomendada
mínimo sobre
el calentador)
100 Watt
200 Watt
400 Watt
800 Watt
Vertical Superficial Montaje
50mm 102mm 152mm 203mm 254mm 559mm
X
Opcional Horizontal
Superficial Montaje
Los dispositivos o los materiales sensibles termales pueden
necesitar ser situado más lejos del calentador que la
distancia recomendada mínima.
PRECAUCION
108
90
72
54
36
18
Las medidas de la temperatura reflejan flujo de aire sin restricción.
E 2005 Hoffman Enclosures Inc.
12 87565511
Watts X D E
DAH1001A DAH1002A 100 4
5.00 3.25
DAH2001A DAH2002A 200 6
