Lage und Montage
1. Hoffmans elektronische Heizgeräte sollten so niedrig
wie möglich im Gehäuse zentriert werden, um eine
optimale Wärmeverteilung zu gewährleisten.
2. Für eine optimale Leistung ist es empfehlenswert,
das Heizgerat auf einem Verkleidungsbiech zu
installieren, Es kann jedoch auch auf einer metallenen
Oberfläche montiert werden.
3. Für eine maximale Leistungsfähigkeit sollte das
Heizgerät in einer vertikalen Position mit dem
Anschlußblock nach unten und der Entüftungsöffnung
nach oben , wie abgebildet, positioniert werden.
4. Heizgeräte sollten nicht auf Holz oder anderen
brennbaren Oberflächen montiert werden.
5. Hitzempfindliche Bauteile sollten nicht in der über
oder in der unmittelbaren Umgebung des
Wärmeauslasses platziert werden.
6. Die empfohlenen Abstände, die durch den
beschatteten Bereich gezeigt werden, zeigen den Platz
an, der frei gehalten werden sollte von den
Bestandteilen für sichere Operation der Heizung.
7. Vier 10−32 UNF selbstschneidende
Gewindeschrauben sind im Bausatz beinhaltet.
0
10
20
30
40
50
60
024681012
TemperaturAnstieg Gegen Abstand Über Heizung
Vertikaler Abstand Über Heizung, inches/mm
TemperaturAnstieg Über Heizung Eingang °C / °F
X (Minimum
empfohlener
Abstand über
Heizung)
100 Watt
200 Watt
400 Watt
800 Watt

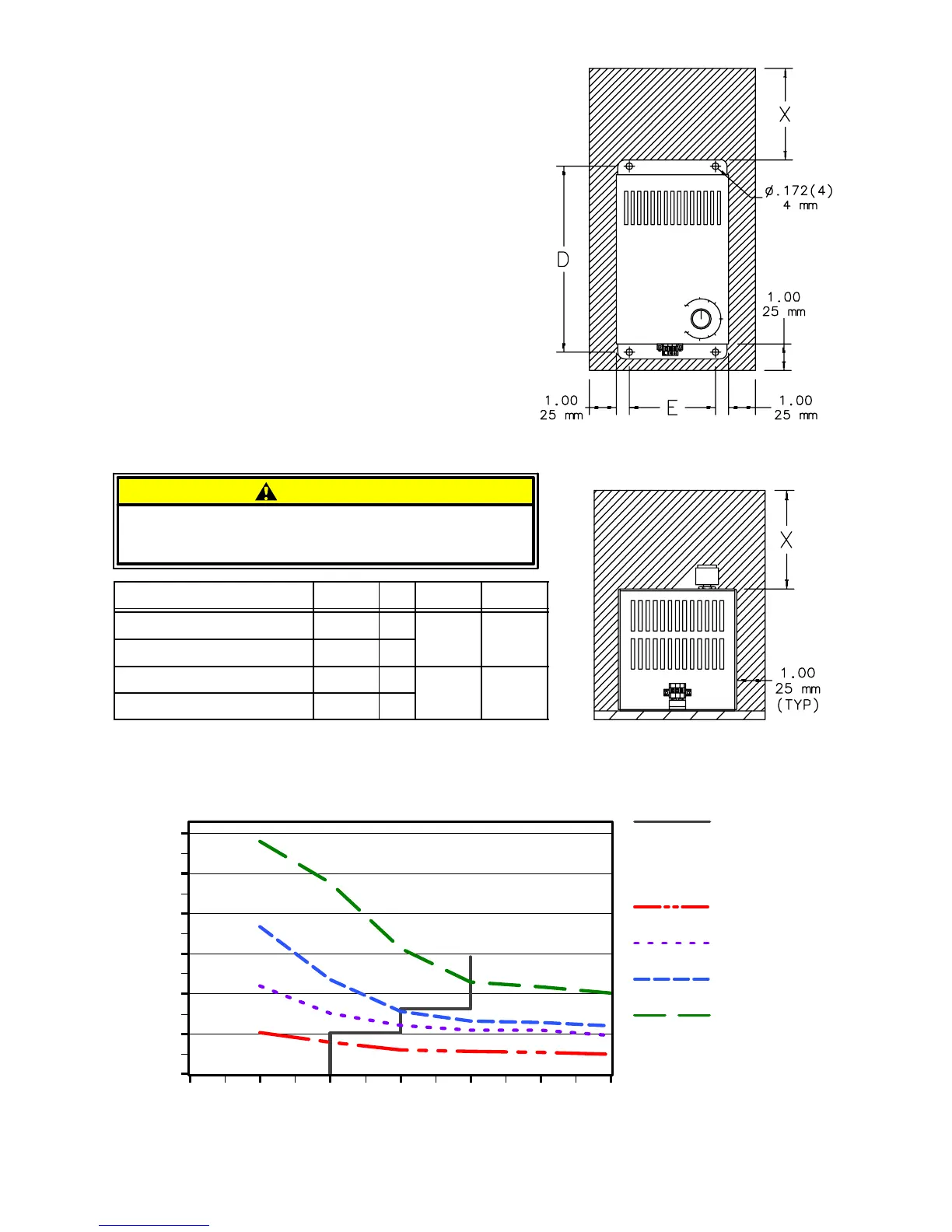

Vertikale Aufputzmontage
50mm 102mm 152mm 203mm 254mm 559mm
X
Wahlweise freigestellte
Horizontale Aufputzmontage
Thermische empfindliche Einheiten oder Materialien
können weiter von der Heizung als der minimale
empfohlene Abstand sich befinden müssen.
VORSICHT
108
90
72
54
36
18
Temperaturmessen reflektieren uneingeschränkten Luftfluß.
E 2005 Hoffman Enclosures Inc.
6 87565511
Watts X D E
DAH1001A DAH1002A 100 4
5.00 3.25
