Français
MONTAGE
1. Les réchauffeurs électriques Hoffman
doivent être montés aussi bas que possible
dans l’armoire pour une diffusion optimale de la
chaleur.
2. Il est recommandé de monter le réchauffeur
sur une face ou une plaque en métal.
Néanmoins, it peut aussi être monté sur foute
surface métallique.
3. Le réchauffeur devrait être monté dans une
position verticale avec le TB au bas et aux
ouvertures de sortie d’air au dessus comme
montré.
4. Ne pas monter le réchauffeur sur du bois ou
sur tout autre support combustible.
5. Des composants sensibles à la chaleur ne
devraient pas être placés au−dessus de la zone
de décharge de réchauffeur.

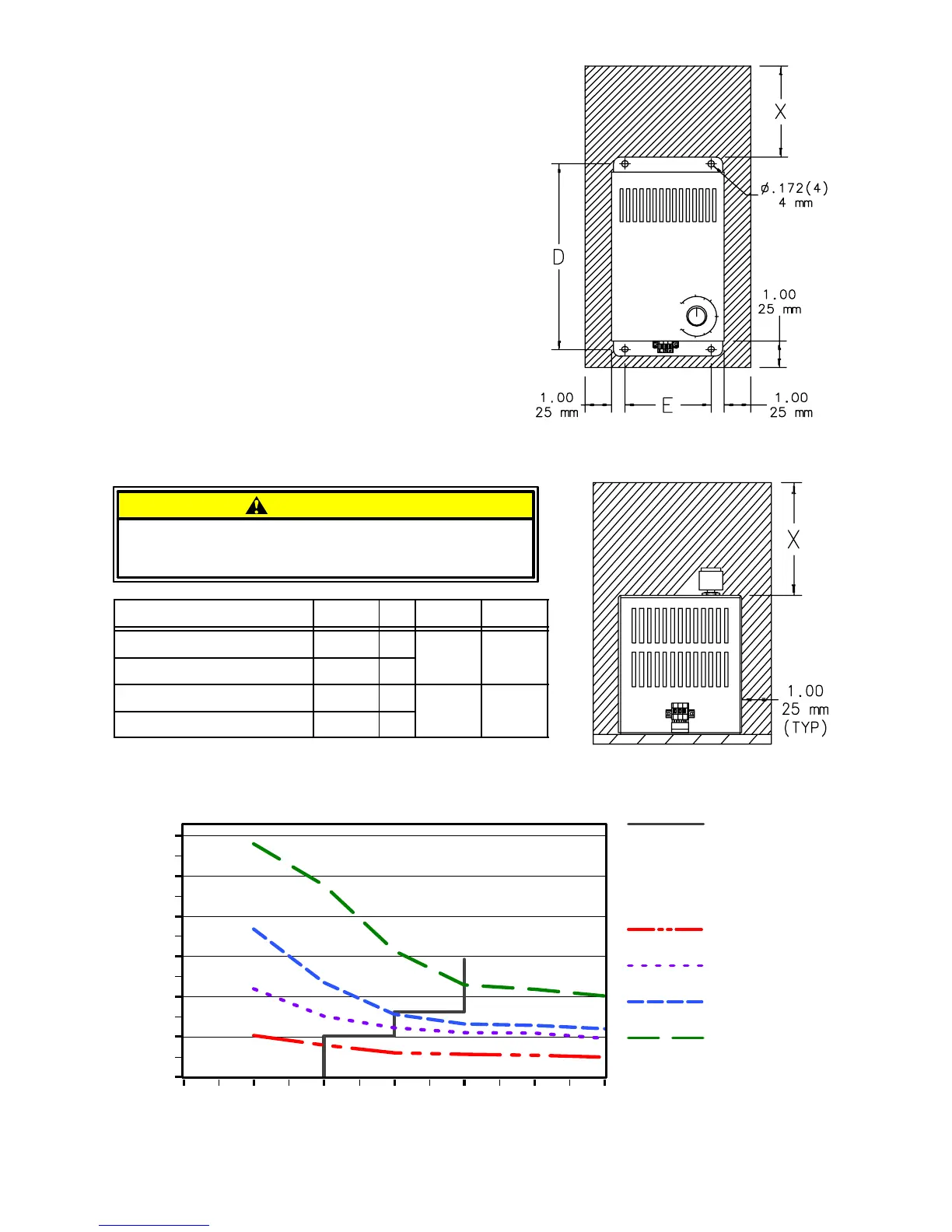

6. Les dégagements recommandés montrés
par la zone ombragée indiquent l’espace qui
devrait être maintenu exempt des composants
pour l’exploitation sûre du réchauffeur.
7. 4 vis de fixation 10−32 UNF autoaraudeuses
sont fournies avec le réchauffeur.
0
10
20
30
40
50
60
024681012
Élévation De la Température Contre La Distance Au−dessus Du Réchauffeur
Distance Verticale Au−dessus De Réchauffeur, inches/mm
Élévation De la Température Au−dessus De
Prise De Réchauffeur °C / °F
X (distance
recommandée
par minimum
au−dessus de
réchauffeur)
100 Watt
200 Watt
400 Watt
800 Watt
Vertical Extérieur Support
50mm 102mm 152mm 203mm 254mm 559mm
X
Facultatif Horizontal
Extérieur Support
Des dispositifs ou les matériaux sensibles thermiques
peuvent devoir être situés plus loin du réchauffeur que la
distance recommandée minimum.
ATTENTION
108
90
72
54
36
18
Les mesures de la température reflètent la circulation d’air sans restriction.
87565511 9
E 2005 Hoffman Enclosures Inc.
Watts X D E
DAH1001A DAH1002A 100 4
5.00 3.25
DAH2001A DAH2002A 200 6
