1
10
11
9
10 mm
5
2
2,5 mm
22 mm
1
3
11
SW2,5
4 5
SW2,5
9
3
11
4
10 mm
10 mm
SW2,5
SW2,5
6
15
12
13
SW4
15
13
SW4
14
14
2
15
12
13
SW4
15
13
SW4
14
14

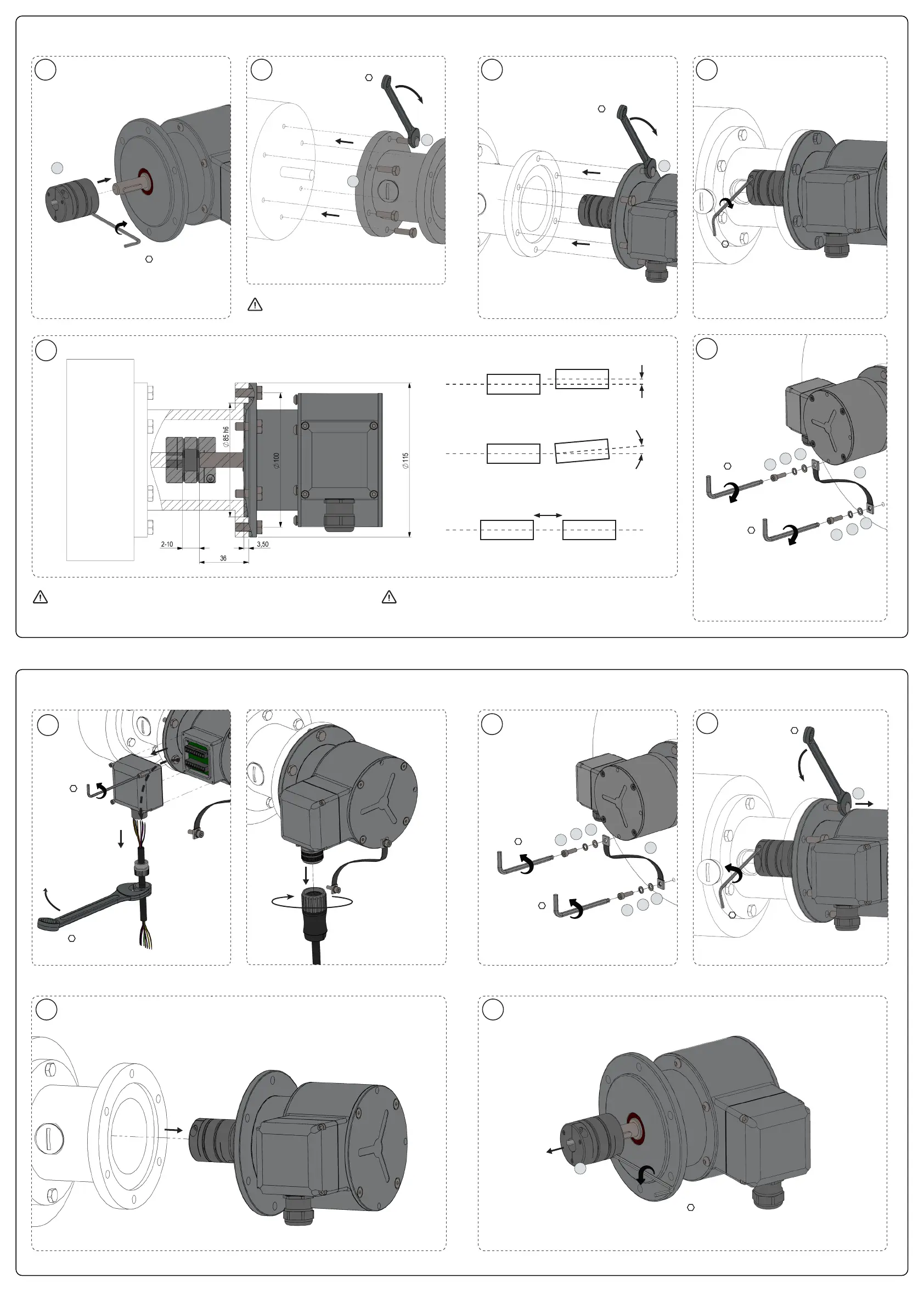

Mounting Instructions / Instrucciones de Montaje
Lubricate drive sha.
Lubrique el eje del motor.
The radial runout of the motor sha should not exceed 0,2 mm (0,03 mm recommended), if at all possible,
to prevent an angle error.
La desviación radial del eje del motor no debe exceder de 0,2 mm (se recomienda 0,03 mm), si es posible,
para evitar un error de ángulo.
Dismounting Instructions / Instrucciones de Desmontaje
Terminal box
Caja de bornes
M12/M23 Connector
Conector M12/M23
± 0,2mm
Admissible parallel misalignment
Desalineamiento paralelo admisible
± 2°
Admissible angular error
Error angular admisible
± 0,5mm
Admissible axial misalignment
Desalineamiento axial admisible
Coupling must be mounted gently. Do not force, due to the risk of damaging the ball bearings.
El acoplamiento debe montarse suavemente. No forzar, debido al riesgo de dañar los
rodamientos de bolas.
Tightening torque /
Par de apriete:
M
t
= 1,5 Nm
