4
Fasi di montaggio

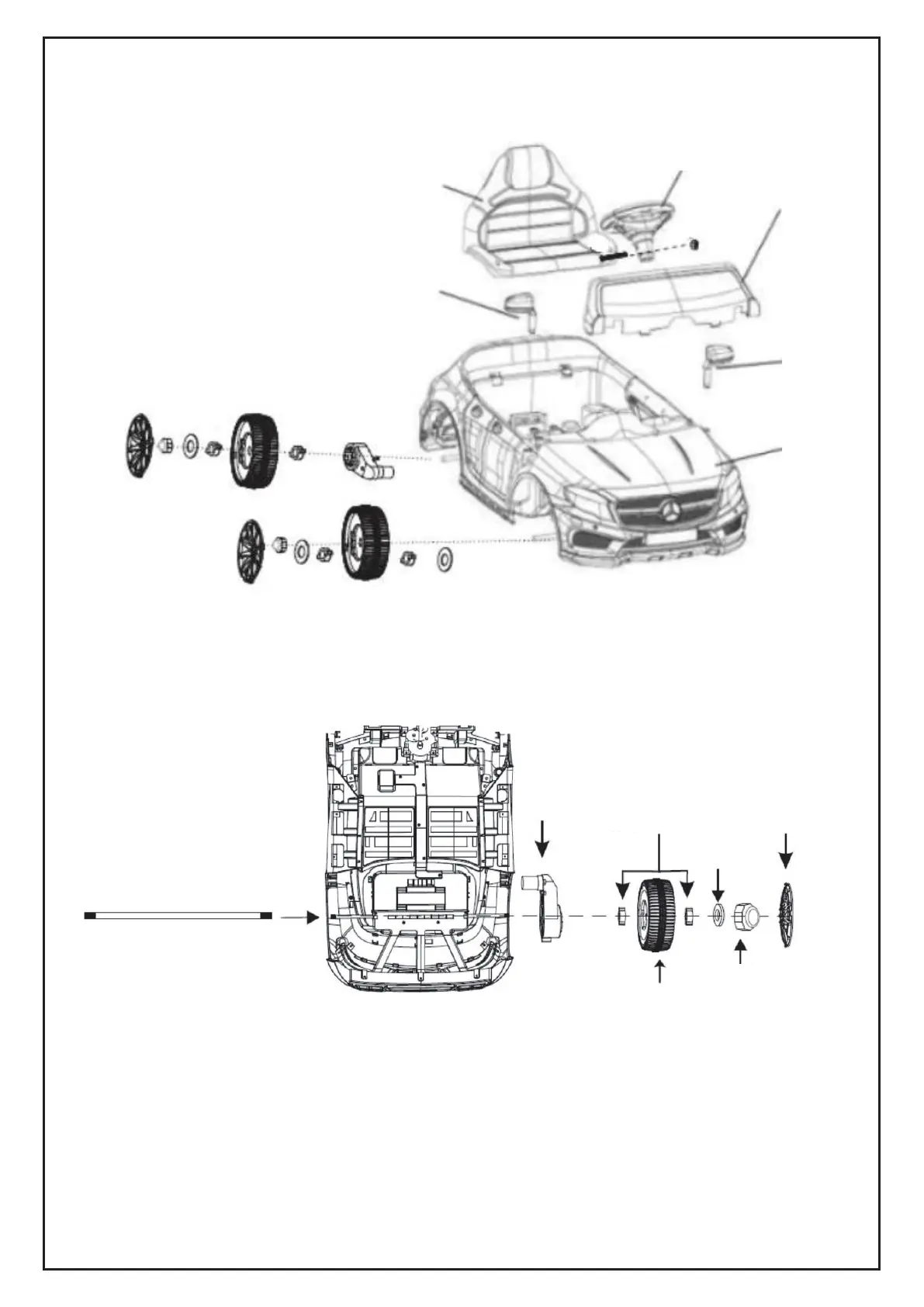

Installazione delle ruote motrici:
● Capovolgere il veicolo verso l'alto come mostrato in figura sopra.
● Infilare un manicotto dell'asse e una guarnizione nella ruota.
● Spingere la ruota sull'asse posteriore e far connettere bene la ruota con il motore.
● Infilare un manicotto dell'asse e una guarnizione sull'altro lato della ruota
● Stringere la ruota con un dado M8.
● Inserire il cerchione.
● L'altra ruota deve essere installata seguendo la stessa procedura.
Albero posteriore
Motore
Manicotto
dell'asse
Ruota
Guarnizione
Dado
Copriruota
④
③
B
②
①
⑤
②
DD
⑥⑦
⑧
DD
E
E
E
A
A
