Broche de verrouillage A4
Languette de rampe

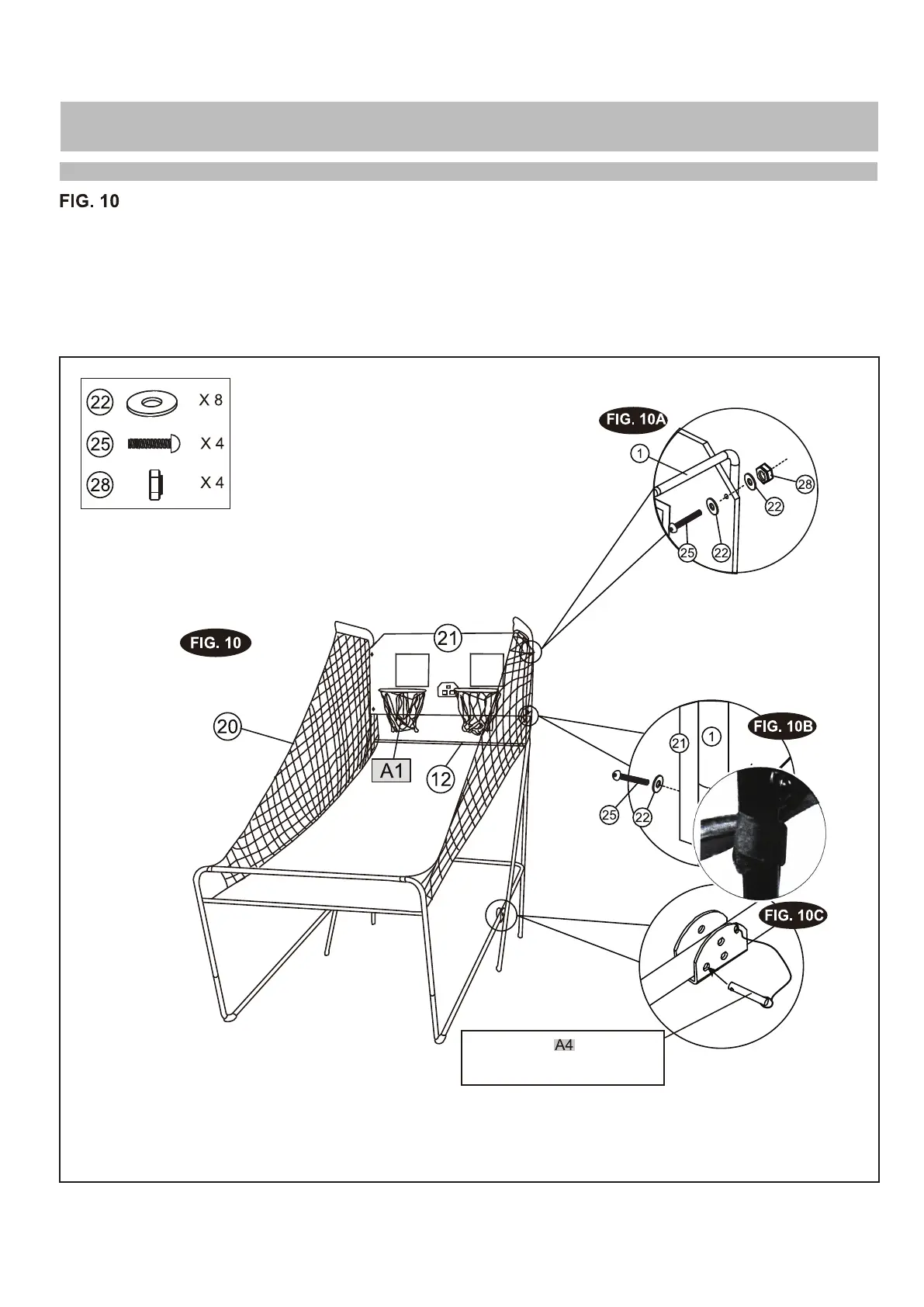

15.Fixez le panneau arrière (21) sur le dessus du tube 1 à l’aide des boulons (25), des rondelles
(22) et des écrous (28) comme illustré à la FIG. 10A. Fixez les languettes de rampe du filet de
retour de balle (20) aux trous au bas du tableau noir à l’aide de boulons (25), de rondelles (22) et
d’écrous (28) comme illustré à la FIG. 10B. NOTE : Cette tâche nécessite deux personnes.
16.Connectez et insérez les broches de verrouillage (A4) dans les tubes 5 et 6 comme illustré à la
FIG. 10C.
INSTRUCTIONS D’ASSEMBLAGE (SUITE)
-11-
