Fil de commande
Marqueur électronique
Fil marqueur
Fil de commande
Câble de commande
Visiteur
Marche/Arrêt
Fil marqueur
Fil de contrôle
Boulon de commande

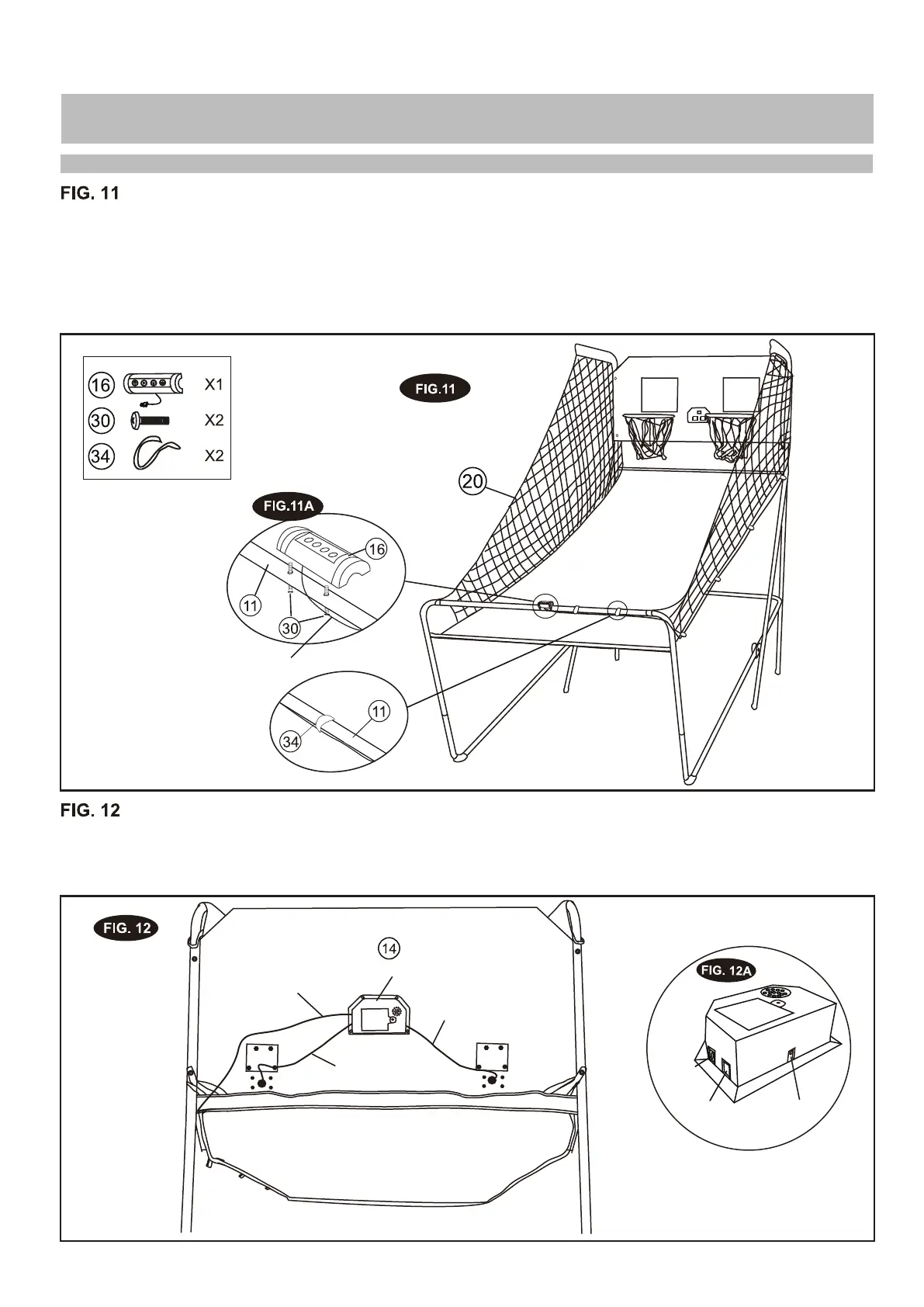

17.Fixez le boîtier de commande (16) au milieu du tube 11 à l’aide de deux boulons (30) comme
illustré à la FIG. 11A.
18.Passez le reste du fil de commande à travers les boucles au bas du filet de retour de balle (20).
Tenez le fil de commande sur le tube 11 à l’aide des sangles autocollantes (34) comme illustré à la
FIG. 11.
19.Connectez le fil du capteur du capteur de commutation (#15) au marqueur électronique (#14)
comme illustré à la Fig.12.
Connectez le fil de commande au marqueur électronique (#14) comme illustré aux Fig. 12 et 12A.
INSTRUCTIONS D’ASSEMBLAGE (SUITE)
-12-
