Pasador de bloqueo
FIGURA 9

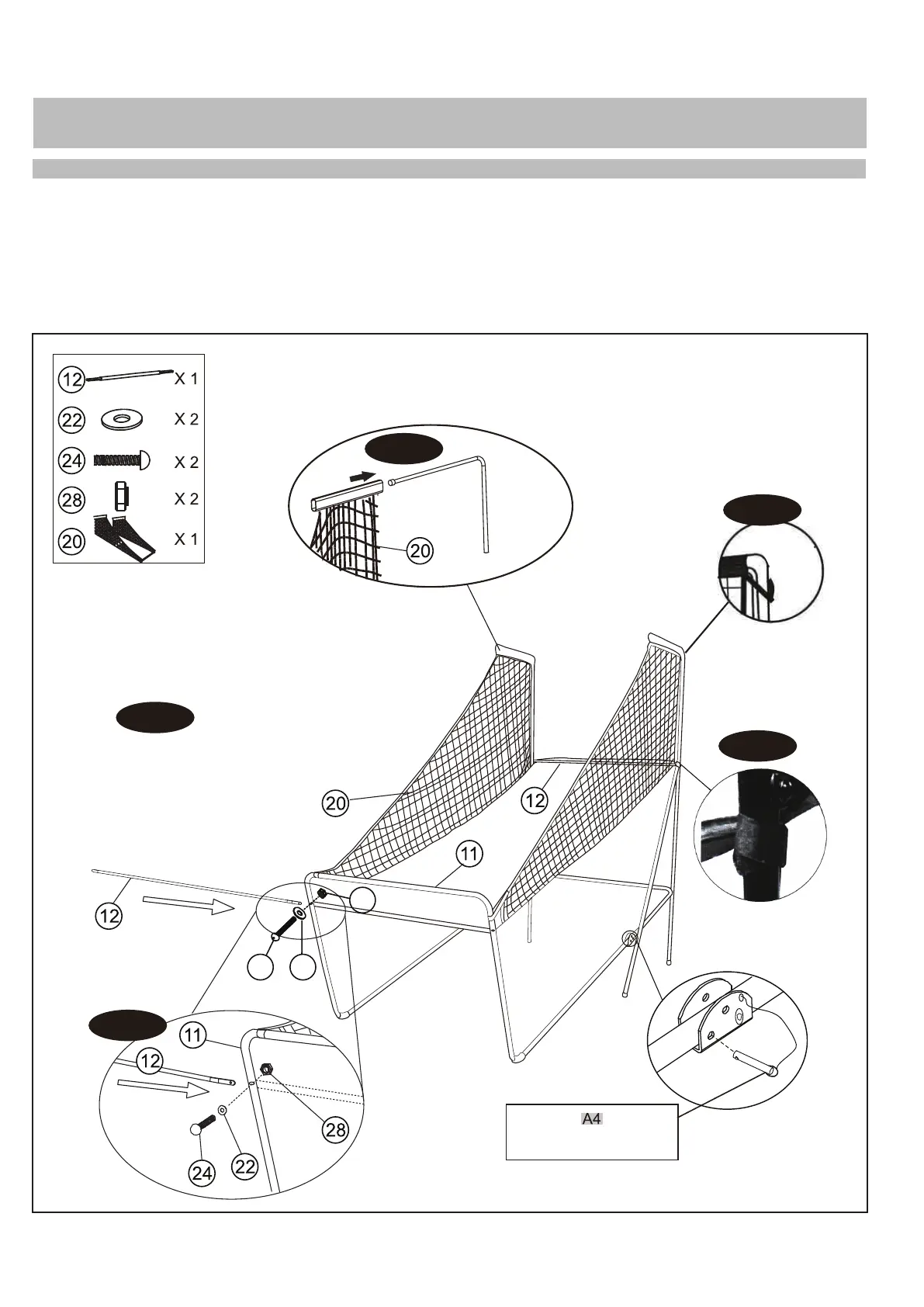

13.Deslice las correas elásticas y el manguito de la Red de Retorno de Pelotas (20) en la parte
superior del Tubo 1 como lo que se muestra en la Figura 9A, 9B y 9C.
14.Pase el Tubo 12 a través del manguito ubicado en la parte frontal de la Red de Retorno de
Pelotas (20). Fije el lado izquierdo con los Tornillos (24), las Arandelas (22) y las Tuercas (28) como
lo que se muestra en la Figura 9D. Repita este procedimiento para fijar el lado derecho.
INSTRUCCIONES DE MONTAJE (CONT.)
28
24 22
Figura 9
Figura 9D
Figura 9A
Figura 9B
Figura 9C
-24-
