Pasador de bloqueo
Pestaña de la rampa

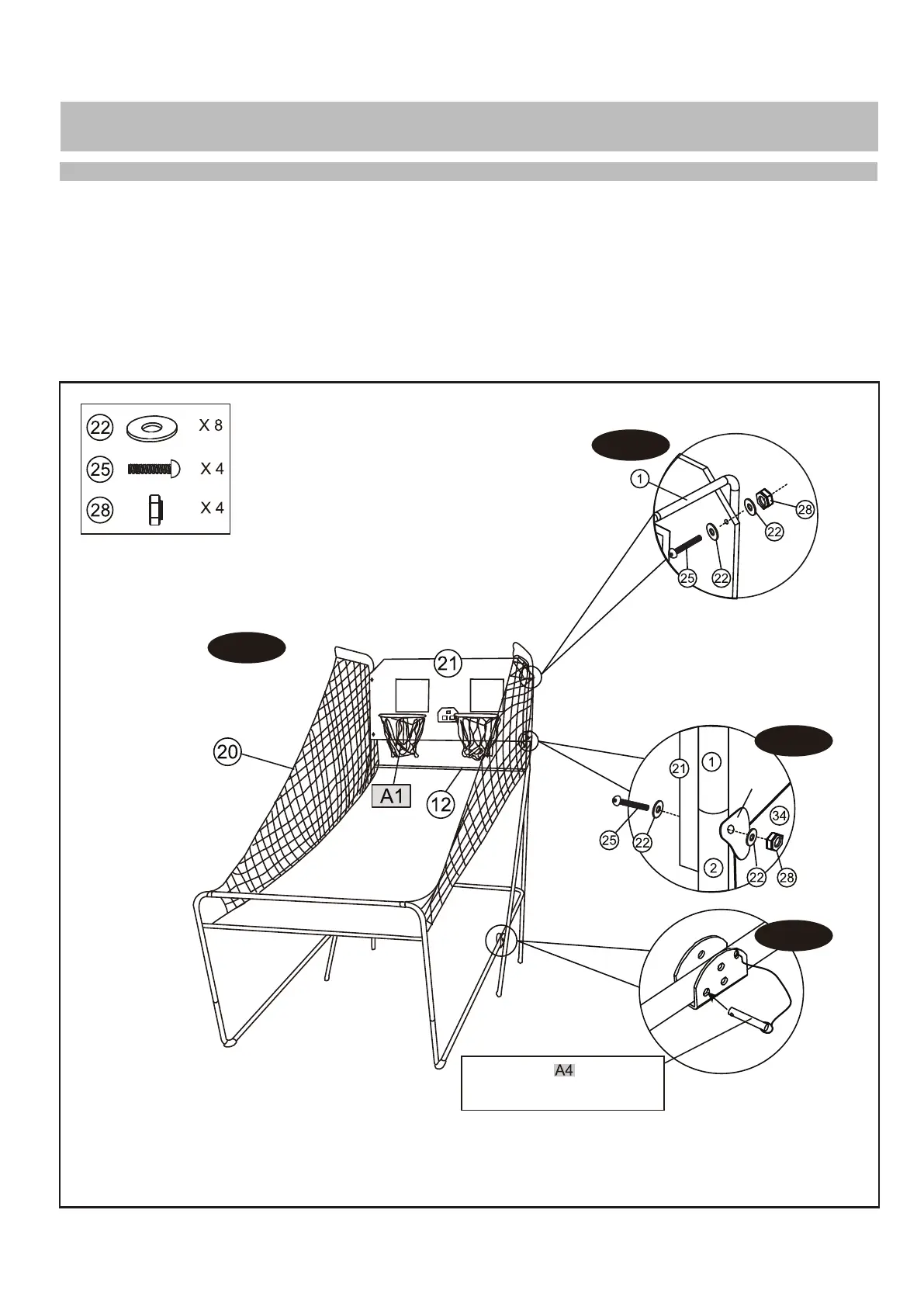

FIGURA 10
15.Fije el Tablero (21) a la parte superior del Tubo 1 con los Tornillos (25), las Arandelas (22) y las
Tuercas (28) como lo que se muestra en la Figura 10 A. Fije las de la Red de Retorno de Pelotas
(20) a los orificios ubicados en la parte inferior del tablero trasero con los Tornillos (25), las Aran-
delas (22) y las Tuercas (28) como lo que se muestra en la Figura 10B. NOTA: Se requieren 2
personas para realizar este paso del montaje.
16.Alinee e inserte los Pasadores de Bloqueo (A4) en los Tubos 5 y 6 como lo que se muestra en
la Figura 10C.
INSTRUCCIONES DE MONTAJE (CONT.)
Figura 10
Figura 10A
Figura 10B
Figura 10C
-25-
