Cable de control
Anotador electrónico
Cable del anotador
Visitante
Cable del anotador
Cable de control
Tornillo de control

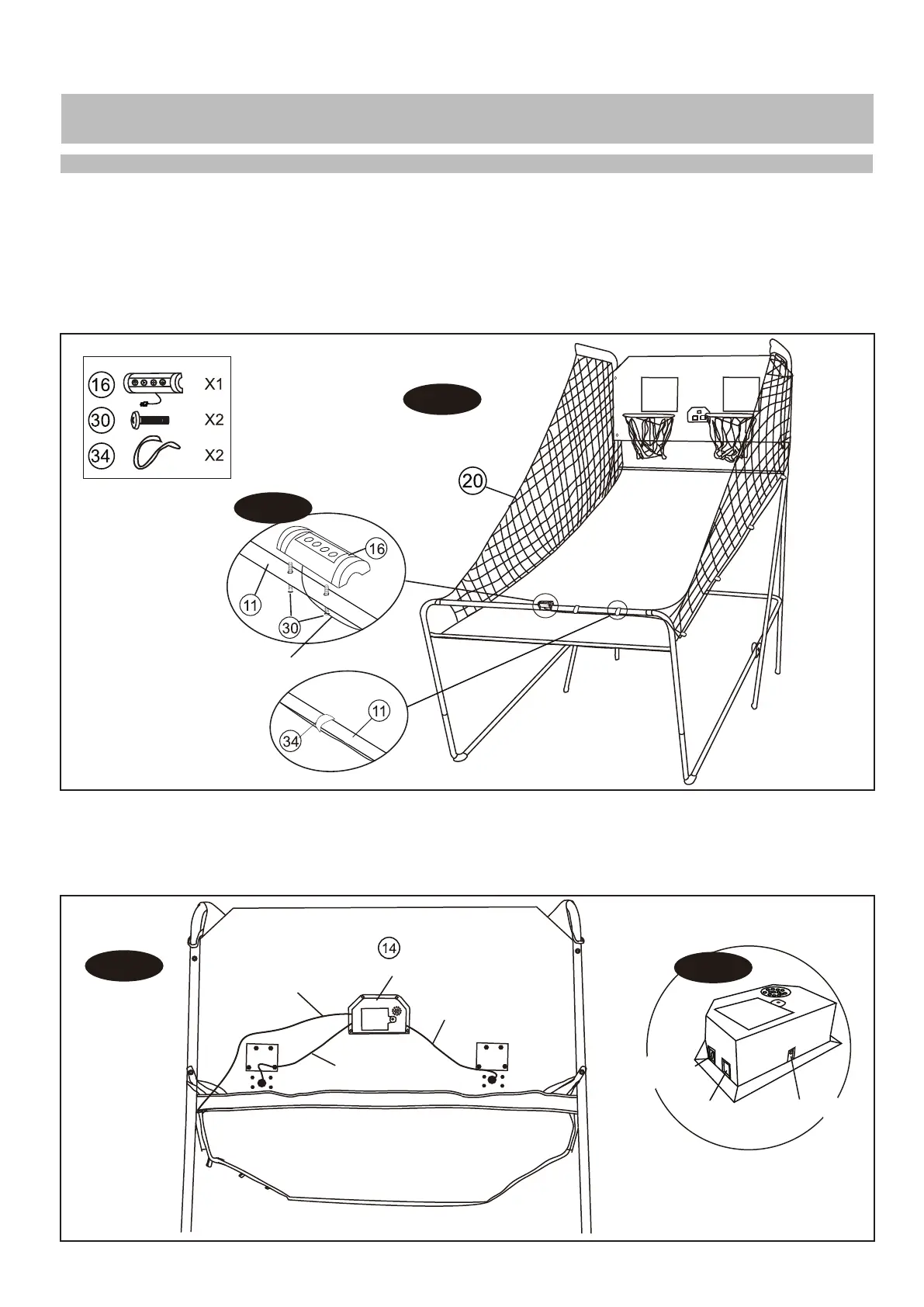

FIGURA 11
17.Conecte la Caja de Control (16) a la mitad del Tubo 11 fijando con los 2 Tornillos (30) como lo
que se muestra en la Figura 11A.
18.Pase el resto del cable de control a través de los lazos ubicados en la parte inferior de la Red de
Retorno de Pelotas (20). Utilice el Tubo 11 para sostener el cable de control y fíjelos con las Cintas
Autoadhesivas (34) como lo que se muestra en la Figura 11.
FIGURA 12
19.Distinga el cable del sensor del sensor del interruptor (#15) y conéctelo al Anotador Electrónico
(#14) como lo que se muestra en la Figura 12. Conecte el cable de control al Anotador Electrónico
(#14) como lo que se muestra en la Figura 12 y 12A.
INSTRUCCIONES DE MONTAJE (CONT.)
Figura 11
Figura 12
Figura 11A
Alambre de control
Cable de control
Encendido / Apagado
Figura 12A
-26-
