Figura 10

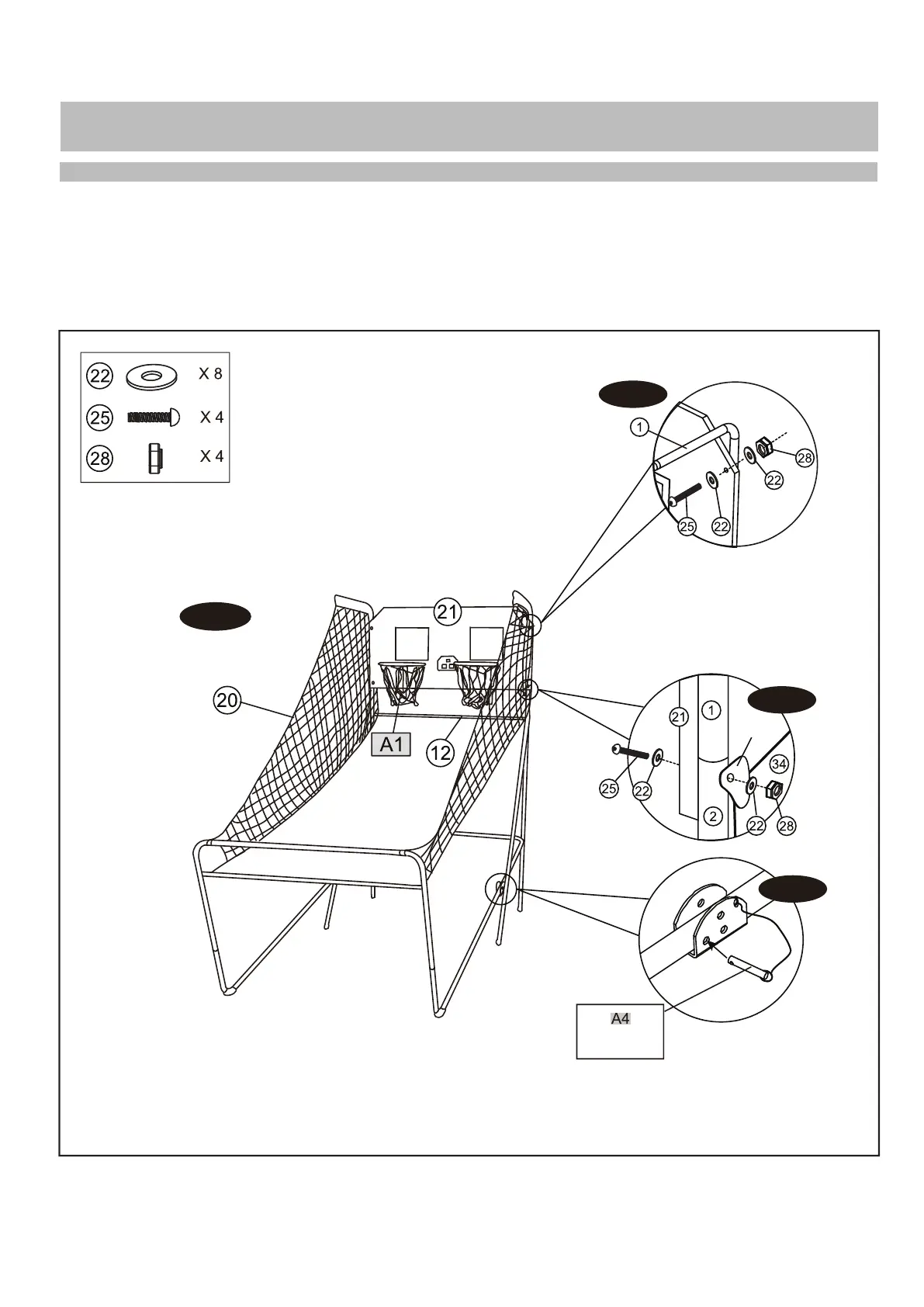

13.Fixar o encosto (21) ao topo do tubo 1 com os parafusos (25), arruelas (22) e porcas (28), como
mostra a Figura 10A. Fixar a rede de retorno de bola (20) aos orifícios no fundo da placa traseira
com os parafusos (25), anilhas (22) e porcas (28), como mostra a Figura 10B. NOTA: São
necessárias 2 pessoas para realizar esta etapa de montagem.
14.Alinhar e inserir os pinos de bloqueio (A4) nos tubos 5 e 6, como mostra a figura 10C.
INSTRUÇÕES DE MONTAGEM (CONT.)
Figura 10A
Figura 10
Figura 10B
Figura 10C
Aba de rampa
Pino de
bloqueio
