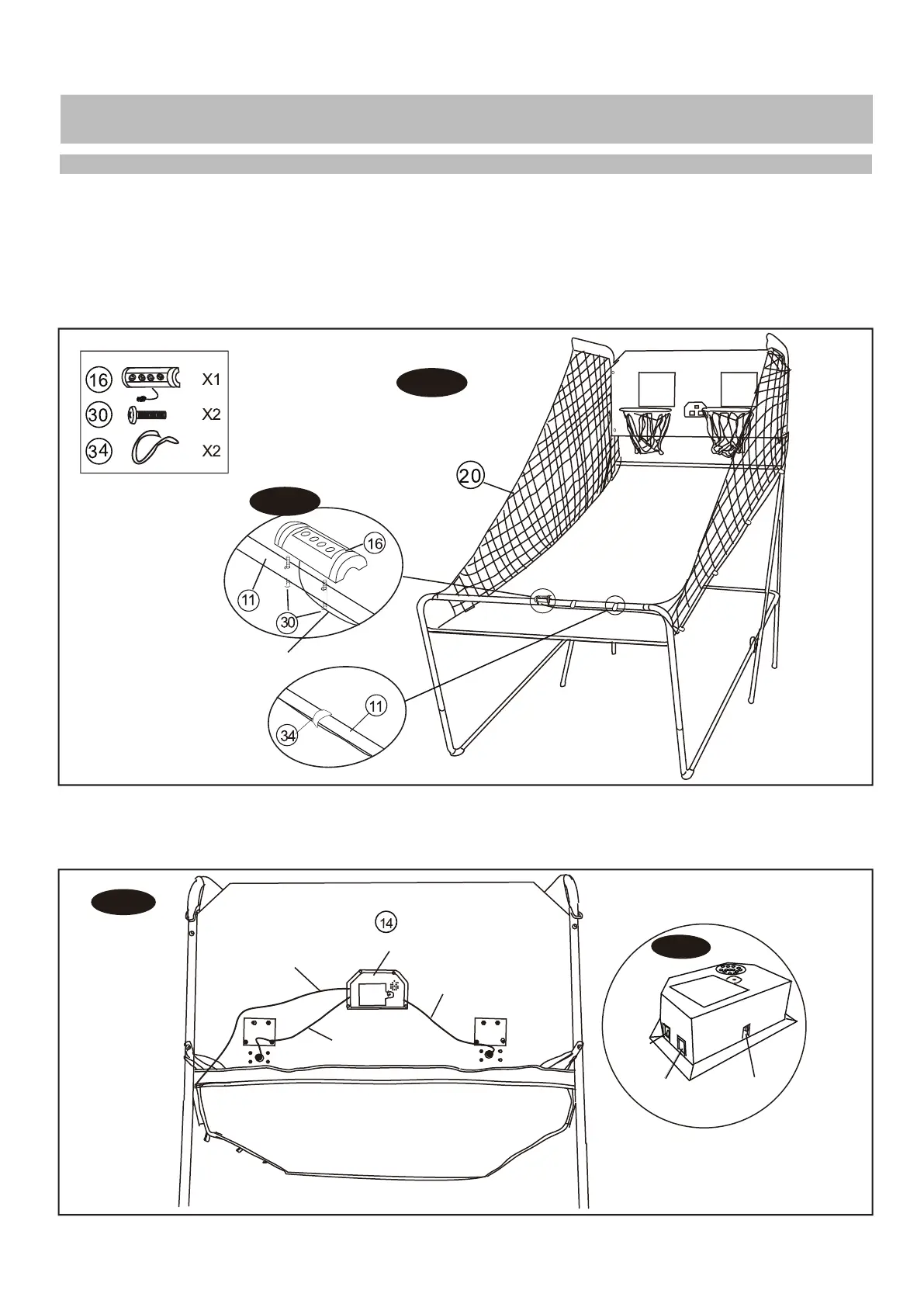

Figura 11
15.Ligar a caixa de controlo (16) ao meio do tubo 11 usando os 2 parafusos (30), como mostra a
Figura 11A.
16.Passar o resto do cabo de controlo através dos laços localizados na parte inferior da rede de
retorno da bola (20). Utilizar o tubo 11 para segurar o cabo de controlo e fixá-lo com as fitas
autocolantes (34), como mostra a Figura 11.
INSTRUÇÕES DE MONTAGEM (CONT.)
Figura 12
17.Desligar o cabo do sensor do interruptor do sensor (#15) e ligá-lo ao placar electrónico (#14), como mostra
a Figura 12. Ligar o cabo de controlo ao placar electrónico (#14), como se mostra na Figura 12 e 12A.
Figura 11
Figura 11A
Parafuso
de
controlo
Cabo de controlo
Figura 12
Figura 12A
Cabo de controlo
Painel de avaliação electró
Cabo do placar
Cabo do placar
Fio de
controlo
Cabo de
controlo
Visitante
Ligado / Desligado
-40-
