Homelite UT43103 Replacement Parts List

Le numéro de modèle se trouve sur une plaquette fixée sur le boîtier du moteur. Ne jamais oublier de mentionner le numéro de modèle dans toute correspon-
dance concernant la SCIE À CHAÎNE ÉLECTRIQUE ou lors de la commande de pièces détachées.
1 34109154G Bouchon d’huile ......................................................... 1
2 33904159G Engrenage de réglage ................................................ 1
3 33202419G Arbre de réglage ........................................................ 1
4 33301419G Axe de réglage ........................................................... 1
5 34111159G Couvercle d’engrenages ............................................ 1
6 32203404G Vis (M4.2 x 10 mm) .................................................... 3
7 31102573G Bouton de réglage ..................................................... 1
8 33302102G Rondelle ..................................................................... 1
9 34106159-1G Insert .......................................................................... 1
10 901212001 Chaîne [0,375 x 52 maillons, 356 mm (14 po)] ........... 1
11 310625001 Tige de guide [356 mm (14 po) avec SAFE-T-TIP] ..... 1
12 31101419G Carter de chaîne ........................................................ 1
13 31101573G Couvercle de chaîne de bouton de verrouillage ........ 1
14 308949001 SAFE-T-TIP ................................................................ 1
15 660640001 Vis avec rondelle ........................................................ 1
16 33902102G Roue dentée............................................................... 1
17 3221675AG Vis (M3 x 12 mm) ....................................................... 2
18 33302405G Couvercle de axe de réglage ..................................... 1
19 3290875G Bague de retenue....................................................... 1
20 3290186AG Rondelle (M4) ............................................................. 1
PAS ILLUSTRÉ
34113419G Manchon
988000307 Manuel d’utilisation
18
2
3
4
10
11
12
14
15
19
8
16
13
7
9
6
6
17
5
17
6
20
1
NOTE : L’assemblage illustré constitue une importante partie du système de double isolation. Pour éviter tout risque de modification ou d’endommagement
du système, confier toutes les réparations au le centre de réparations Homelite agréé le plus proche.
VOIR LA NOTE
CLÉ NUMÉRO
NO. RÉFÉRENCE DESCRIPTION QTÉ
CLÉ NUMÉRO
NO. RÉFÉRENCE DESCRIPTION QTÉ
LISTE DES PIÈCES

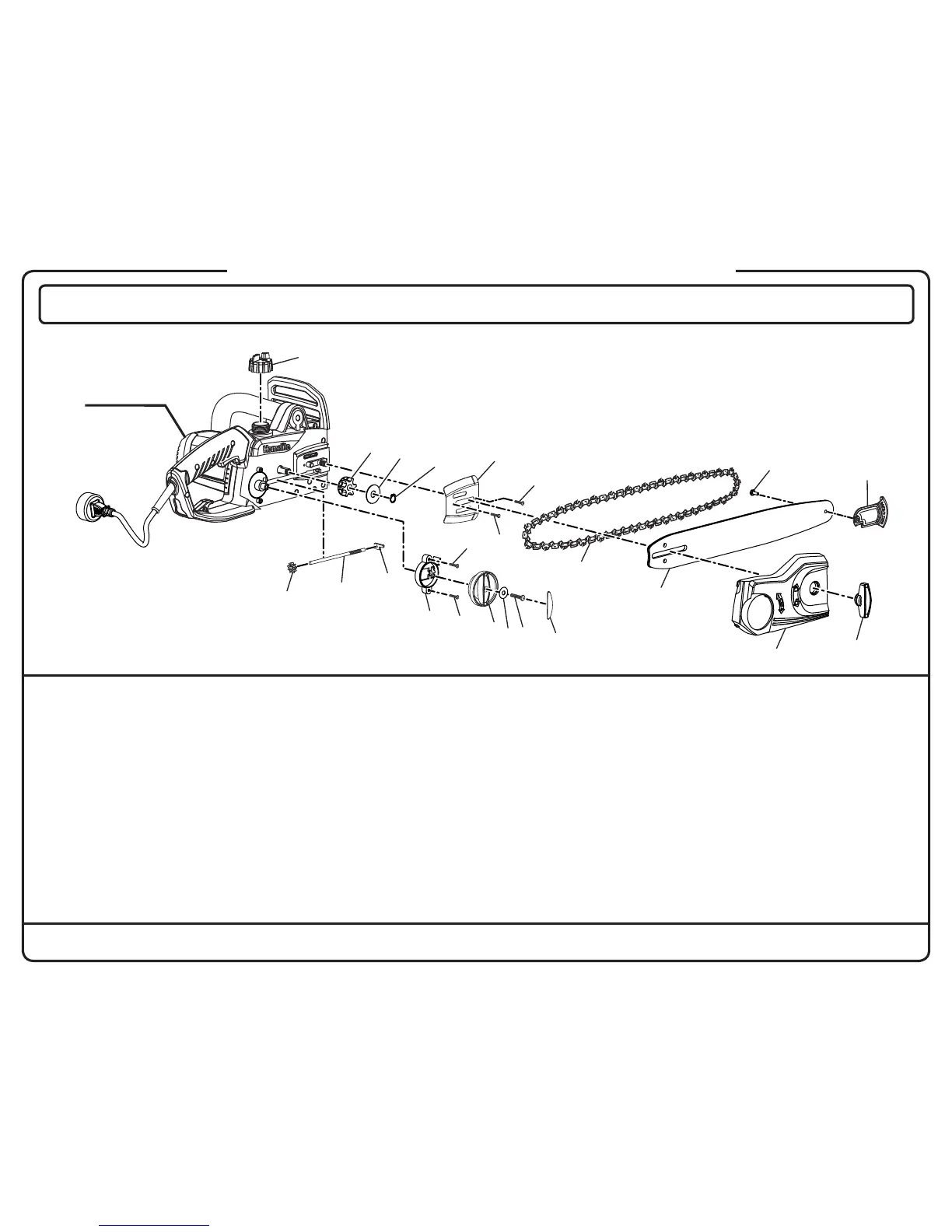

HOMELITE SCIE À CHAÎNE ÉLECTRIQUE — NO. DE MODÈLE UT43103
