4
8mm à 30mm
(0,30po à 1,20po)
Chaque processeur sans fil est livré avec un adaptateur pour montage encastré
et un adaptateur pour montage de boîtier de raccordement. REMARQUE: Pour
utiliser l’adaptateur pour étagère (n° de pièce: L-SMNT-WH, vendu séparément),
veuillez consulter les instructions fournies avec ce produit.
Étape3 —
Sélectionnez l’adaptateur de montage pour
votre installation
83 mm à 89 mm
(31 po à 3` po)
Étape2 — Prévoyez une ouverture pour l’adaptateur
Adaptateur pour
montage encastré
Recess-mount adapter
Connecteur RJ45 (prise Ethernet)
Installation au plafond
Installation au mur

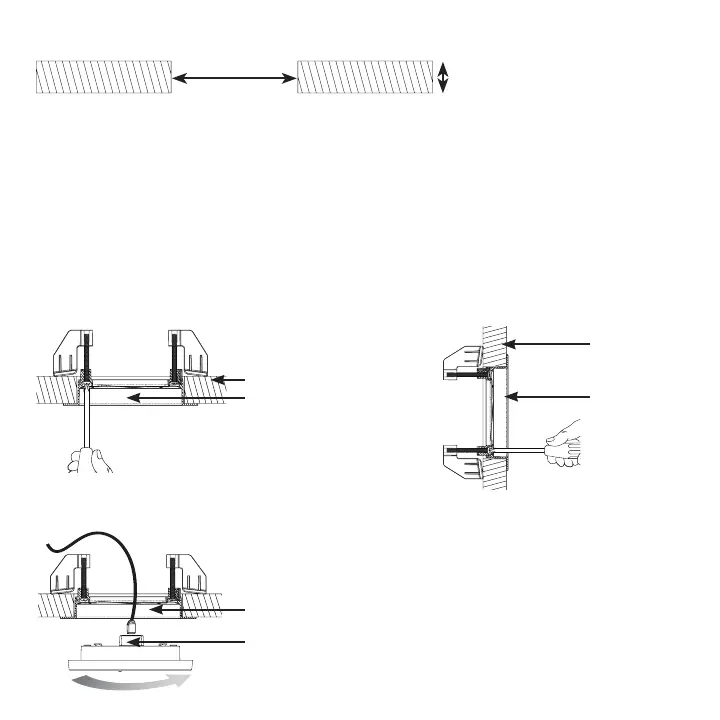

Étape 4a — Installation utilisant l’adaptateur de
montage encastré
Plafond
Adaptateur
pour montage
encastré
Mur
Branchez le câble Ethernet et connectez le processeur au commutateur réseau
compatible PoE ou à l’injecteur PoE
OU
