6
IN
OUT

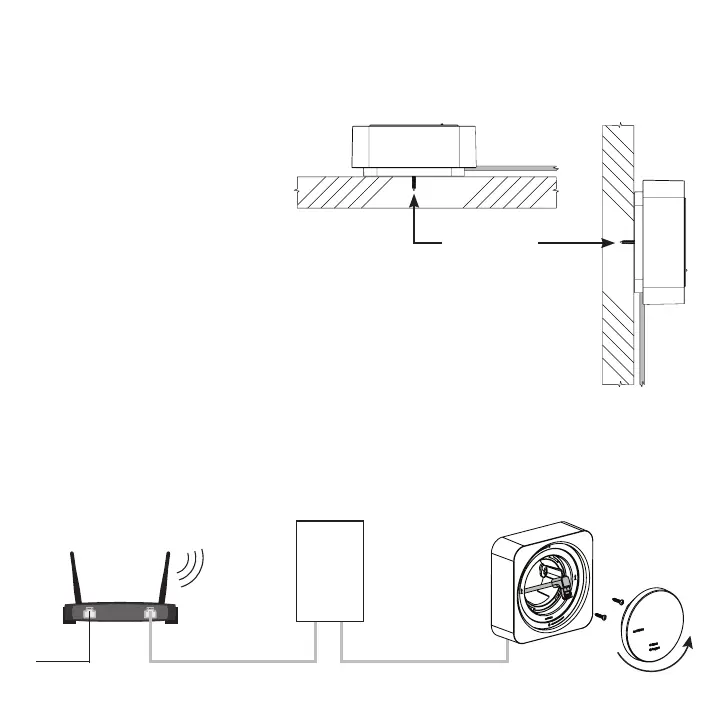

Étape 4c — Installation avec l’adaptateur de montage sur étagère
(P/N: L-SMNT-WH, vendu séparément)
Routeur
Wi-Fi
Injecteur PoE Processeur sans fil
Internet
VerticalHorizontal
Mur
Surface
de niveau
Vis #6
recommandée
(M3) (deux
incluses)
• Maintenez l’adaptateur au mur à
l’emplacement souhaité
• À l’aide d’un crayon, marquez
l’emplacement des trous de vis
• Dans le cas de cloisons sèches,
préparez les ancrages
• Enfoncez partiellement deux (2)
vis d’au moins 6,3mm (1/4po)
dans le mur ou les ancrages pour
cloisons sèches
• Faites passer le connecteur à
angle droit du câble Ethernet de
1,8m (6pi) dans l’adaptateur
AVANT de serrer les vis
• Serrez les vis
• Branchez le câble Ethernet et
connectez le processeur au
commutateur réseau compatible
PoE ou à l’injecteur PoE
• Connectez le processeur à
l’adaptateur
