7. ELEKTRISCHE ANLAGE
In diesem Kapitel werden die Probleme und Überprüfungen behandelt, die mit der elektrischen Anlage in
Zusammenhang stehen.
Alle angezeigten Operationen können mit einem Tester durchgeführt werden, ohne daß besondere Geräte
eingesetzt werden müssen.
Die Schaltpläne in diesem Handbuch (siehe 1.3) dienen der Unterstützung zum Verständnis der elektrischen Anlage
und bei der Fehlersuche.
7.1 Anleitung zur Feststellung von Störungen der elektrischen Anlage
Im folgenden werden einige Störungen aufgeführt, die mit der elektrischen Anlage zusammenhängen. Es werden
die möglichen Ursachen und die Maßnahmen zu ihrer Beseitigung aufgeführt.
Falls die Störung nach der Überprüfung anhält, ist der für das Gebiet zuständige Kundendienst aufzusuchen.
Nicht funktionierende elektronische Komponenten müssen immer ausgetauscht werden, keine
Reparaturversuche unternehmen.

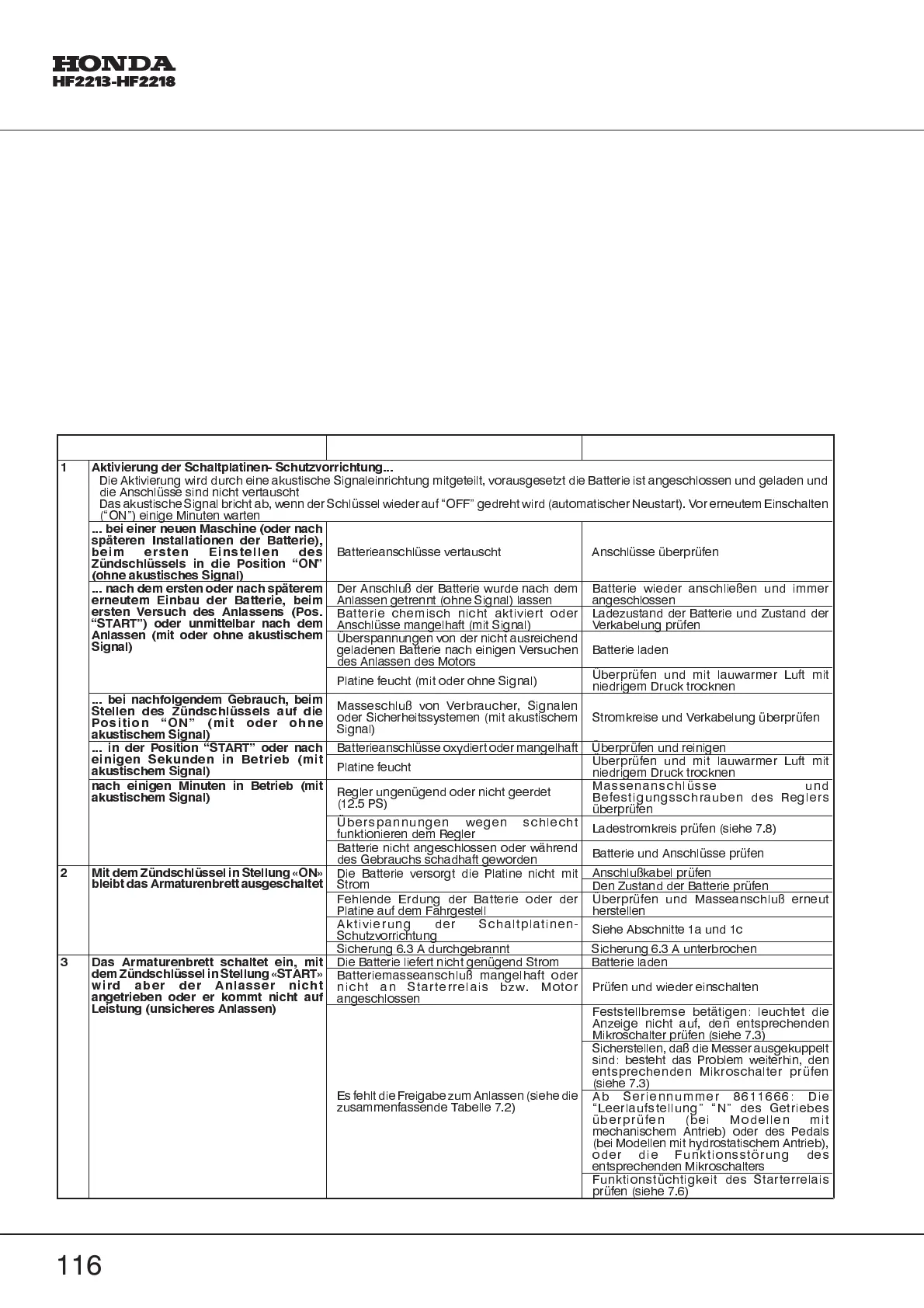

STÖRUNG URSACHE BESEITIGUNG
1 Aktivierung der Schaltplatinen- Schutzvorrichtung...
Die Aktivierung wird durch eine akustische Signaleinrichtung mitgeteilt, vorausgesetzt die Batterie ist angeschlossen und geladen und
die Anschlüsse sind nicht vertauscht
Das akustischeSignal bricht ab, wenn der Schlüssel wieder auf OFF gedrehtwird (automatischerNeustart). Vor erneutem Einschalten
(ON) einige Minuten warten
... bei einer neuen Maschine (oder nach
späteren Installationen der Batterie),
beim ersten Einstellen des
Zündschlüssels in die Position ON
(ohne akustisches Signal)
Batterieanschlüsse vertauscht Anschlüsse überprüfen
... nach dem ersten oder nach späterem
erneutem Einbau der Batterie, beim
ersten Versuch des Anlassens (Pos.
START) oder unmittelbar nach dem
Anlassen (mit oder ohne akustischem
Signal)
Der Anschluß der Batterie wurde nach dem
Anlassen getrennt (ohne Signal) lassen
Bat t erie wieder anschließen und immer
angeschlossen
Bat terie chemisc h nicht ak tiviert o der
Anschlüsse mangelhaft (mit Signal)
Ladezustand der Batterie und Zustand der
Verkabelung prüfen
Überspannungen von der nicht ausreichend
geladenen Batterie nach einigen Versuchen
des Anlassen des Motors
Batterie laden
Platine feucht (mit oder ohne Signal)
Überprüfen und mit lauwarmer Luft mit
niedrigem Druck trocknen
... bei nachfolgendem Gebrauch, beim
Stellen des Zündschlüssels auf die
Position ON (mit oder ohne
akustischem Signal)
Mas ses chluß von Verbrauc her, Signalen
oder Sicherheitssystemen (mit akustischem
Signal)
Stromkreise und Verkabelung überprüfen
... in der Position START oder nach
einigen Sekunden in Betrieb (mit
akustischem Signal)
Batterieanschlüsse oxydiertodermangelhaft Überprüfen und reinigen
Platine feucht
Überprüfen und mit lauwarmer Luft mit
niedrigem Druck trocknen
nach einigen Minuten in Betrieb (mit
akustischem Signal)
Regler ungenügend oder nicht geerdet
(12.5 PS)
Massenanschlüsse und
Befestigungsschrauben des Reglers
überprüfen
Überspannungen wegen schlecht
funktionieren dem Regler
Ladestromkreis prüfen (siehe 7.8)
Batterie nicht angeschlossen oder während
des Gebrauchs schadhaft geworden
Batterie und Anschlüsse prüfen
2 Mit dem Zündschlüssel in Stellung «ON»
bleibt das Armaturenbrettausgeschaltet
Die Batterie versorgt die Platine nicht mit
Strom
Anschlußkabel prüfen
Den Zustand der Batterie prüfen
Fehlende Erdung der B atterie oder der
Platine auf dem Fahrgestell
Überprüfen und Masseanschluß erneut
herstellen
Aktivierung der Schaltplatinen-
Schutzvorrichtung
Siehe Abschnitte 1a und 1c
Sicherung 6.3 A durchgebrannt Sicherung 6.3 A unterbrochen
3 Das Armat urenbrett schaltet ein, mit
dem Zündschlüssel in Stellung «START»
wird aber der Anlasser nicht
angetrieben oder er kommt nicht auf
Leistung (unsicheres Anlassen)
Die Batterie liefert nicht genügend Strom Batterie laden
Bat teriemasseanschluß mangelhaft oder
nicht an Starterrelais bzw. Motor
angeschlossen
Prüfen und wieder einschalten
Es fehlt dieFreigabezum Anlassen(siehedie
zusammenfassende Tabelle 7.2)
Feststellbremse betätigen: leuchtet die
Anzeige nicht a uf, den entsprechenden
Mikroschalter prüfen (siehe 7.3)
Sicherstellen, daß die Messer ausgekuppelt
sind: besteht das Problem weiterhin, den
entsprechenden Mikroschalter prüfen
(siehe 7.3)
Ab Seriennummer 8611666: Die
Leerlaufstellung  N des Getriebes
überprüfen (bei Modellen mit
mechanischem Antrieb) oder des Pedals
(bei Modellen mit hydrostatischem Antrieb),
oder die Funktionsstörung des
entsprechenden Mikroschalters
Funktionstüchtigkeit des Starterrelais
prüfen (siehe 7.6)
116
