RPLS540A/RPLS541A 5/8
RPLS540A/RPLS541A
Guía del usuario
Interruptor mural programable solar de 7 días
El interruptor programable RPLS540A/RPLS541A puede usarse tanto para una instalación estándar como para una instalación de
tres vías con los siguientes tipos de iluminación:
El RPLS540A/RPLS541A no se puede usar con una carga inferior a 40 W o superior a 500 W.
Desconectar el circuito desde el interruptor automático para evitar todo riesgo de electrocución.
Retirar el interruptor existente (para una instalación de tres vías, identificar y marcar el cable conectado al terminal “común”).
Instalar el nuevo interruptor (ver la sección apropiada más abajo).
Reconectar el circuito desde el interruptor automático.
ATENCIÓN: desconectar el interruptor cuando haya que reemplazar una bombilla (ver la sección 4).

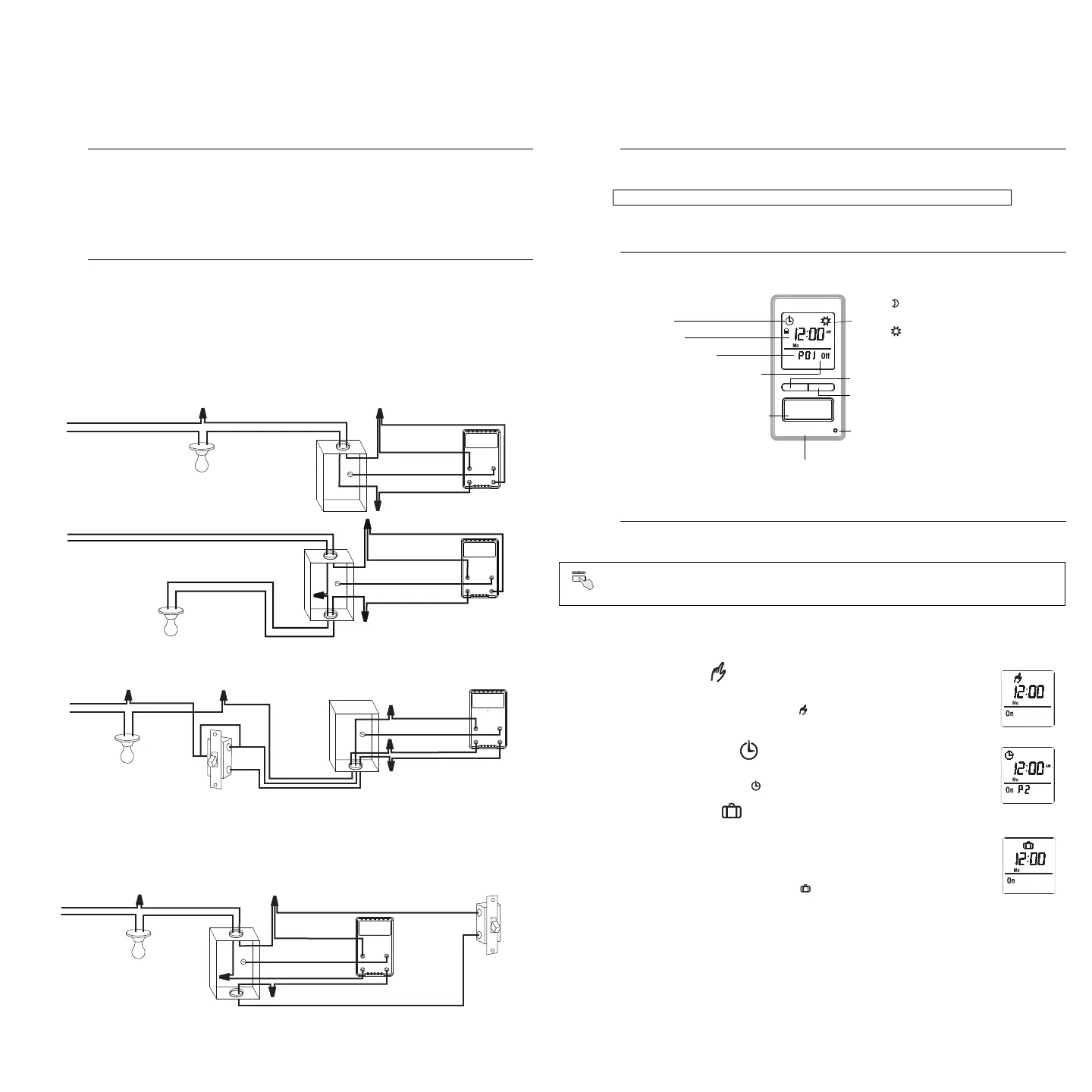

INSTALACIÓN ESTÁNDAR
Conectar los cables “LINE” y “3 WAY” a la línea de 120 VCA y el cable “LOAD” a la carga. Conectar el cable “GND” al terminal de
puesta a tierra en la caja de electricidad.
INSTALACIÓN EXISTENTE DE 3 VÍAS
Conectar el cable “LOAD” del RPLS540A/RPLS541A al cable “común”, identificado cuando se retiró el antiguo interruptor. Conectar
el cable “GND” al tornillo de puesta a tierra en la caja de electricidad. Conectar los cables “LINE” y “3 WAY” a los dos cables restantes.
En el otro interruptor de 3 vías, conectar el cable de puente (provisto) entre el terminal “común” y el terminal en el que está conectado
el cable “LINE” del RPLS540A/RPLS541A.
NUEVA INSTALACIÓN DE 3 VÍAS
El RPLS540A/RPLS541A encenderá las luces a la puesta de sol y las apagará a las 23 horas por defecto. Si este horario no fuera
conveniente, sólo hay que ajustar la hora y la fecha (ver el cuadro gris en el organigrama de los menús). Si la hora programada de la
puesta de sol del conmutador difiere de la hora real, ver las secciones 5.3.3 y 5.3.4.
5.1 Menú Modo (Mode)
Se puede utilizar el menú Modo para seleccionar uno de los tres modos de funcionamiento (ver las secciones 5.1.1 a 5.1.3).
5.1.1 Modo Manual
En modo Manual, el RPLS540A/RPLS541A funciona como un interruptor convencional. Presionar brevemente
el botón principal para encender o apagar las luces. El ícono aparece cuando el interruptor está en modo
Manual.
5.1.2 Modo Automático
En modo Automático, el RPLS540A/RPLS541A enciende y apaga las luces según los programas establecidos
(ver la sección 5.4). Aparecen en pantalla el ícono y el número del programa en curso.
5.1.3 Modo Aleatorio
En modo Aleatorio, el RPLS540A/RPLS541A está programado para encender y apagar las luces
arbitrariamente y no en un momento preciso. Este modo sirve para dar la impresión de que la vivienda está
ocupada en ausencia de los moradores. Es semejante al modo Automático salvo por el hecho de que no tiene
programa fijo. El RPLS540A/RPLS541A ajusta los programas automáticamente cada día a horas diferentes.
Cuando el interruptor está en modo Aleatorio, aparece el ícono .
El primer programa “Encendido” (On) comienza a funcionar con la puesta de sol. Cada programa “Encendido”
dura entre 1 hora y 1:30 horas y cada programa “Apagado” (Off) dura entre 15 y 30 minutos. El último programa “Apagado” se
produce entre las 22:30 y medianoche.
5.1.4 Cancelación temporaria
Cuando el RPLS540A/RPLS541A está en modo Automático o Aleatorio, se puede presionar el botón principal en cualquier momento
para cancelar el estado en curso: las luces se apagarán si estaban encendidas y viceversa. El ícono (On u Off) del nuevo estado
parpadea para indicar que es temporario. El nuevo estado se mantiene hasta que se presione nuevamente el botón principal o hasta el
próximo programa “Encendido” (On) o “Apagado” (Off).
Aplicación
1.
• Incandescente • Halógena • Halógena de baja tensión con transformador • Fluorescente
Instalación
2.
120
VCA
negro (LOAD)
amarillo (3 WAY)
verde (GND)
negro (LINE)
negro
blanco
negro
blanco
120
VCA
negro (LOAD)
amarillo (3-WAY)
verde (GND)
negro (LINE)
negro
blanco
negro
blanco
negro (LOAD)
amarillo (3 WAY)
negro
blanco
rojo
120
Vca
puente
interruptor de
tres vías
verde (GND)
negro (LINE)
negro
blanco
negro
blanco
120
Vca
interruptor
unipolar
negro (LOAD)
amarillo (3 WAY)
verde (GND)
negro (LINE)
negro
blanco
negro
blanco
blanco
negro
Encendido rápido
3.
Ajustar la hora y la fecha antes de utilizar el interruptor por primera vez.
Funcionamiento
4.
Menús de ajuste
5.
Presionar el botón principal durante 3 segundos para entrar en los menús. Para saber cómo navegar en los mismos,
ver el organigrama de los menús.
M38932
El LED se ilumina cuando el estado de la carga
está en “Encendido” (On).
Presionar brevemente este botón para
encender o apagar las luces. Ver “Cancelación
temporaria” en la Sección 5.1.4.
Presionar durante 3 segundos para entrar en
los menús.
Indica el modo de funcionamiento (ver la
sección 5.1)
Indica el programa en curso
Interruptor de seguridad
Antes de reemplazar una bombilla hay que tirar de la lengüeta para desconectar el interruptor. Se previene así todo
riesgo de corto circuito cuando se retire la bombilla, lo que podría dañar el interruptor. Una vez reemplazada la
bombilla, empujar nuevamente la lengüeta hacia adentro.
Indica el estado de encendido/apagado (On/Off)
de la charge
Indica la hora y el día
El ícono indica que el programa en curso se
activó a la puesta de sol.
El ícono indica que el programa en curso se
activó a la salida del sol.
Presionar este botón para visualizar la hora de la
salida del sol del día de la fecha.
Presionar este botón para visualizar la hora de la
puesta del sol del día de la fecha.
