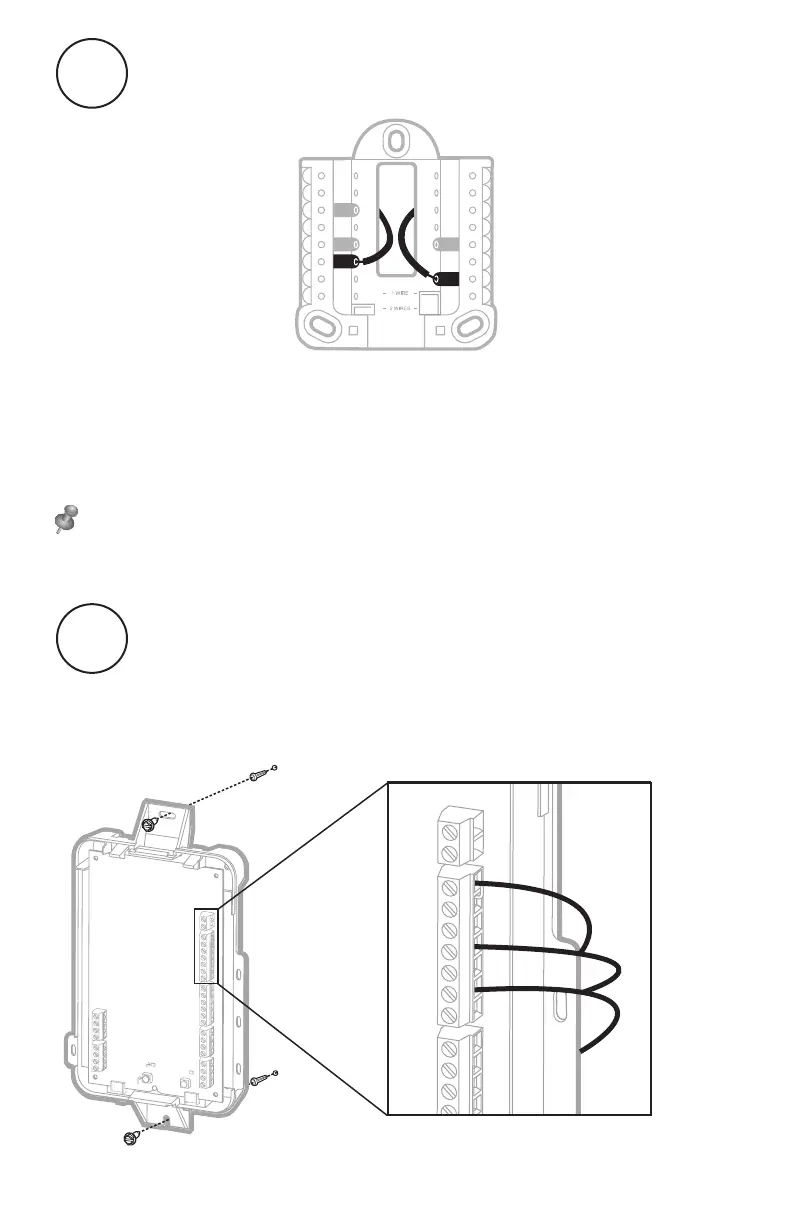

Thermostat T10+ : Installez la plaque murale UWP fournie avec le thermostat
T10+ et connectez-la aux bornes « C » et « R » du module d’interface de
l’équipement (MIE) ou à un transformateur 24 volts distinct (non fourni). Les
différentes options de montage du thermostat T10+ sont indiquées dans le
guide d’installation fourni avec l’appareil.
REMARQUE : Lorsque le thermostat T10+ est utilisé avec le MIE, les relais du
thermostat ne fonctionnent pas.
Utilisez les vis et les chevilles appropriées à la surface de montage. Montez le
MIE à proximité de l’équipement CVC ou sur l’équipement lui-même.
2
Installer le thermostat T10+
Installer le module d’interface de
l’équipement (MIE)
S
S
Y
2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E
CONNECT
CONNECTED
Dénudez
1/4 po
d’isolant,
puis insérez
les fils
comme
indiqué sur le
diagramme.
