10
Cuando reemplace un EIM, deberá restablecer los accesorios
RedLINK antes de conectarlos al termostato nuevo. Siga las
instrucciones que se indican a continuación:

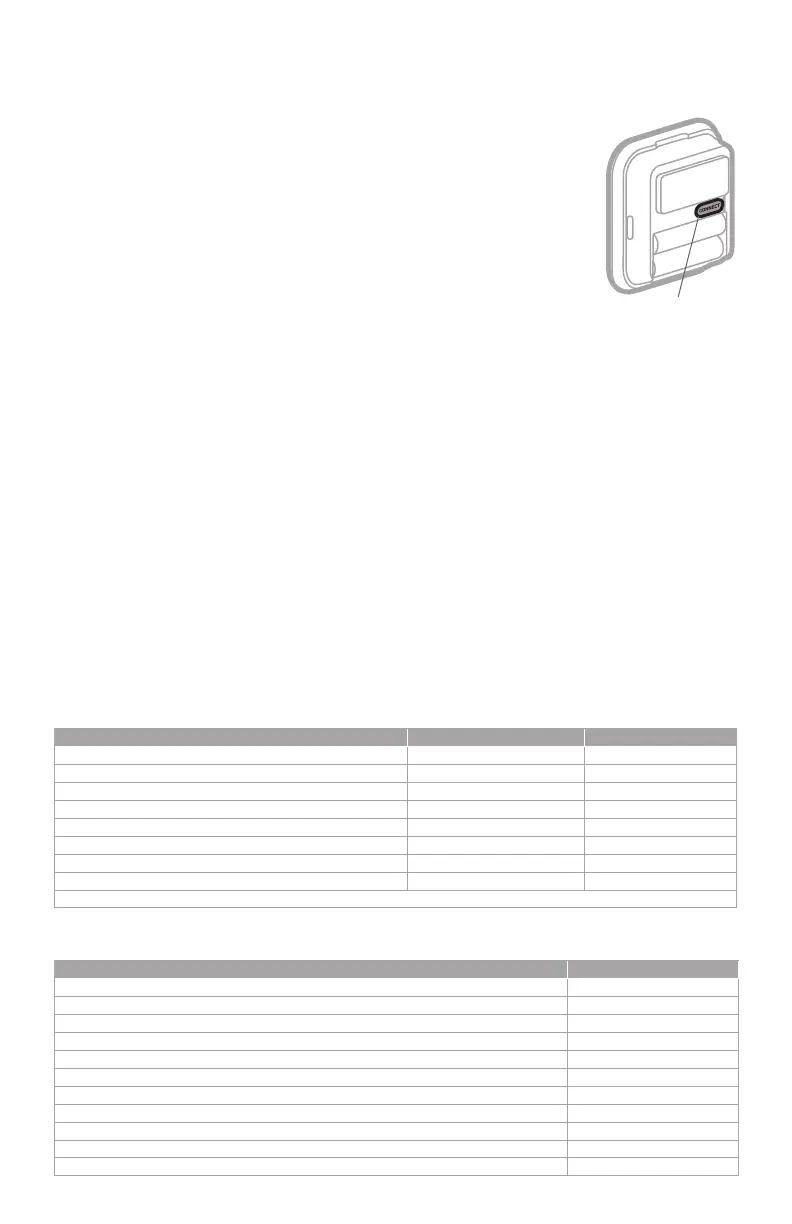

En el sensor para interiores o en otro accesorio RedLINK 3.0:
Mantenga presionado el botón CONNECT (CONECTAR) en el
accesorio hasta que la luz de estado se ilumine en color ámbar
(manténgalo presionado durante unos 10 segundos). Para volver
a conectar el termostato, siga el Paso 4.
En el termostato:
Vaya a Installer Options (Opciones del instalador), seleccione
Reset (Restablecer) y luego seleccione Factory reset
(Restablecimiento de fábrica). Esto eliminará el EIM y cualquier
otro dispositivo RedLINK 3.0 del termostato T10 y de la
configuración del sistema. Luego de realizar el restablecimiento de fábrica,
siga las indicaciones del termostato para vincular el EIM nuevo y establecer la
configuración del sistema.
Especificaciones
Control de sistemas de bomba de calor de hasta 4 etapas de calefacción/2
etapas de refrigeración o de sistemas convencionales de hasta 3 etapas de
calefacción/2 etapas de refrigeración.
Temperatura ambiente de funcionamiento
Módulo de interfaz de equipo: De 40 °F a 165 °F (de 40 °C a 74 °C)
Humedad relativa de funcionamiento
Módulo de interfaz de equipo: De 5 % a 95 % (sin condensación)
Dimensiones (altura, ancho, profundidad)
Módulo de interfaz de equipo: 95/16 x 413/16 x 119/32 pulgadas (91 x 147 x 42 mm)
Clasificaciones eléctricas
Terminal Voltaje (50/60 Hz) Máx. valoración actual
W1 (etapa 1 de calefacción) 18 a 30 V CA 1.00 A
W2/Aux1 (etapa 2 de calefacción o calefacción auxiliar 1) 18 a 30 V CA 0.60 A
W3/Aux2 (etapa 3 de calefacción o calefacción auxiliar 2) 18 a 30 V CA 1.00 A
G (ventilador) 18 a 30 V CA 0.50 A
Y1 (etapa 1 de compresión) 18 a 30 V CA 1.00 A
Y2 (etapa 2 de compresión) 18 a 30 V CA 0.60 A
O/B (válvula de conversión) 18 a 30 V CA 1.00 A
U1, U2, or U3 (contactos en seco) 18 a 30 V CA 0.50 A
L (entrada solo para la bomba de calor)
Reemplazo del módulo de interfaz de equipo (EIM)
Mantenga
presionado
Indoor sensor
Números de modelo y piezas de repuesto
Accesorios / piezas de repuesto Número de pieza
Módulo de interfaz de equipo THM04R3000
Sensor inalámbrico para interiores (paquete de dos unidades) C7189R30022
Termostato T10+ con sensor para interiores THX321WFS3001W
Termostato T10+ sin sensor THX321WF3003W
Termostato T10+, EIM, RATS/DATS, sensor inalámbrico para interiores YTHM1004R3000
Termostato T10+, EIM, RATS/DATS, OAS, sensor inalámbrico para interiores YTHM1004R3001
Sensor inalámbrico para exteriores C7089R3013
Sensor para interiores con cable (10 000 ohmios) C7189U1005
Sensor para exteriores con cable (10 000 ohmios) C7089U1006
Placa de cubierta grande para termostato T10+ THP2400A1080
Sensor de piso cableado para calefacción radiante (10 000 ohmios) AC11201
