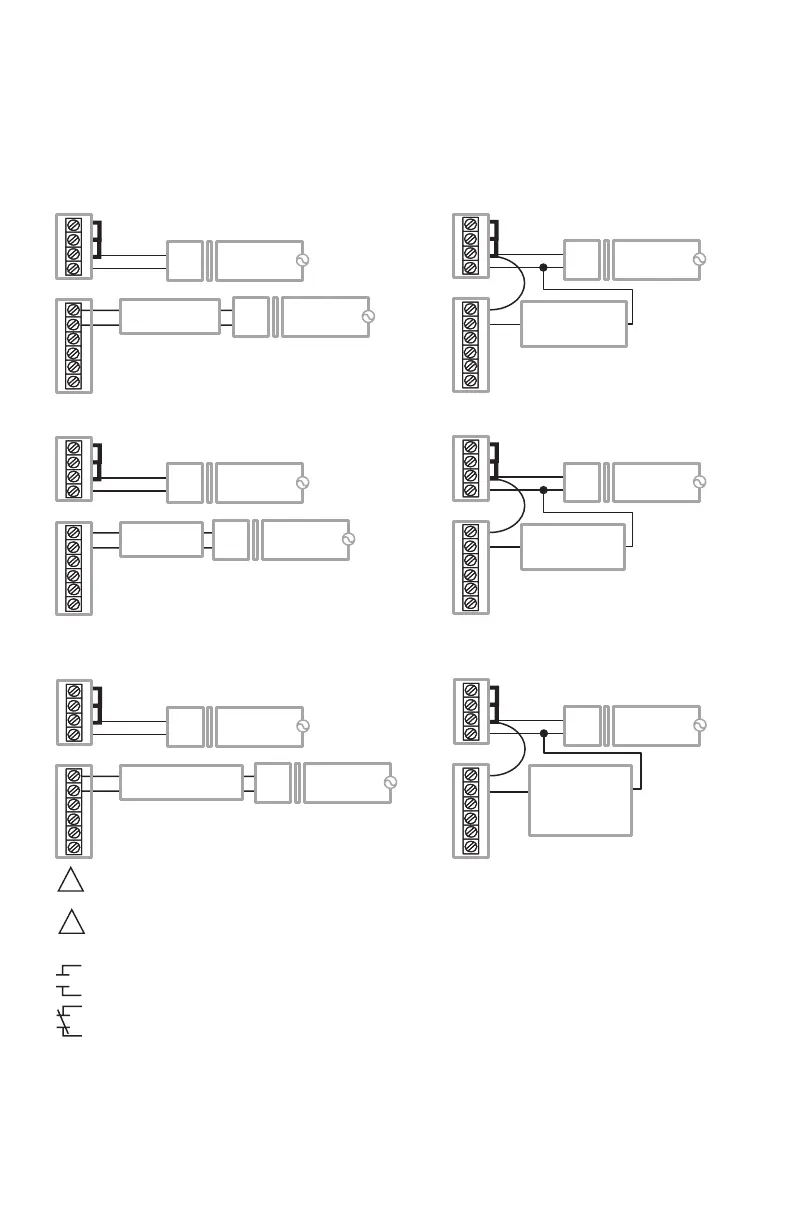

Câblage des systèmes d’humidification, de
déshumidification et de ventilation
Les bornes « U » peuvent être utilisées pour les systèmes d’humidification, de
déshumidification ou de ventilation.
MF38719
RACCORDEMENT TYPE D’UN HUMIDIFICATEUR
ÉLECTRIQUE
RACCORDEMENT TYPE D’UN HUMIDIFICATEUR
NON-ÉLECTRIQUE
U3
U3
U2
U2
U1
U1
RH
RC
R
C
RACCORDEMENT TYPE D’UNE VENTILATION ÉLECTRIQUE
RACCORDEMENT TYPE D’UNE VENTILATION
NON-ÉLECTRIQUE
RACCORDEMENT TYPE D’UN DÉSHUMIDIFICATEUR
ÉLECTRIQUE (DÉSHUMIDIFICATEUR POUR TOUTE LA MAISON
)
RACCORDEMENT TYPE D’UN VENTILATEUR À
VITESSE VARIABLE POUR LA DÉSHUMIDIFICATION
EN BASSE VITESSE (ANY)
TOUTE COMBINAISON DE RELAIS (U1, U2, U3) PEUT ÊTRE UTILISÉE. ILS SONT DÉFINIS DANS LA CONFIGURATION
DE L’INSTALLATEUR DU THERMOSTAT.
RACCORDEZ LE RELAIS U AU VENTILATEUR BASSE VITESSE POUR COMMANDER LA DÉSHUMIDIFICATION AU NIVEAU
DE L’ÉQUIPEMENT. LE RELAIS MIE PEUT ÊTRE RÉGLÉ EN CONFIGURATION NORMALEMENT OUVERTE OU NORMALEMENT
FERMÉE DANS LA CONFIGURATION DE L’INSTALLATEUR DU THERMOSTAT.
24
VCA
120
VCA
24
VCA
120
VCA
HUMIDIFICATEUR
ÉLECTRIQUE
U3
U3
U2
U2
U1
U1
RH
RC
R
C
24
VCA
120
VCA
HUMIDIFICATEUR
NON-ÉLECTRIQUE
U3
U3
U2
U2
U1
U1
RH
RC
R
C
24
VCA
120
VCA
24
VCA
120
VCA
VENTILATEUR
ÉLECTRIQUE
U3
U3
U2
U2
U1
U1
RH
RC
R
C
24
VCA
120
VCA
VENTILATEUR
NON-ÉLECTRIQUE
2
1
U3
U3
U2
U2
U1
U1
RH
RC
R
C
24
VCA
120
VCA
24
VCA
120
VCA
DÉSHUMIDIFICATEUR
ÉLECTRIQUE
U3
U3
U2
U2
U1
U1
RH
RC
R
C
24
VCA
120
VCA
RACCORDEMENT
DU VENTILATEUR
BASSE VITESSE
À L’UNITÉ DE
CHAUFFAGE
CONTACTS SECS NORMALEMENT OUVERTS
CONTACTS SECS NORMALEMENT FERMÉS
