2
1

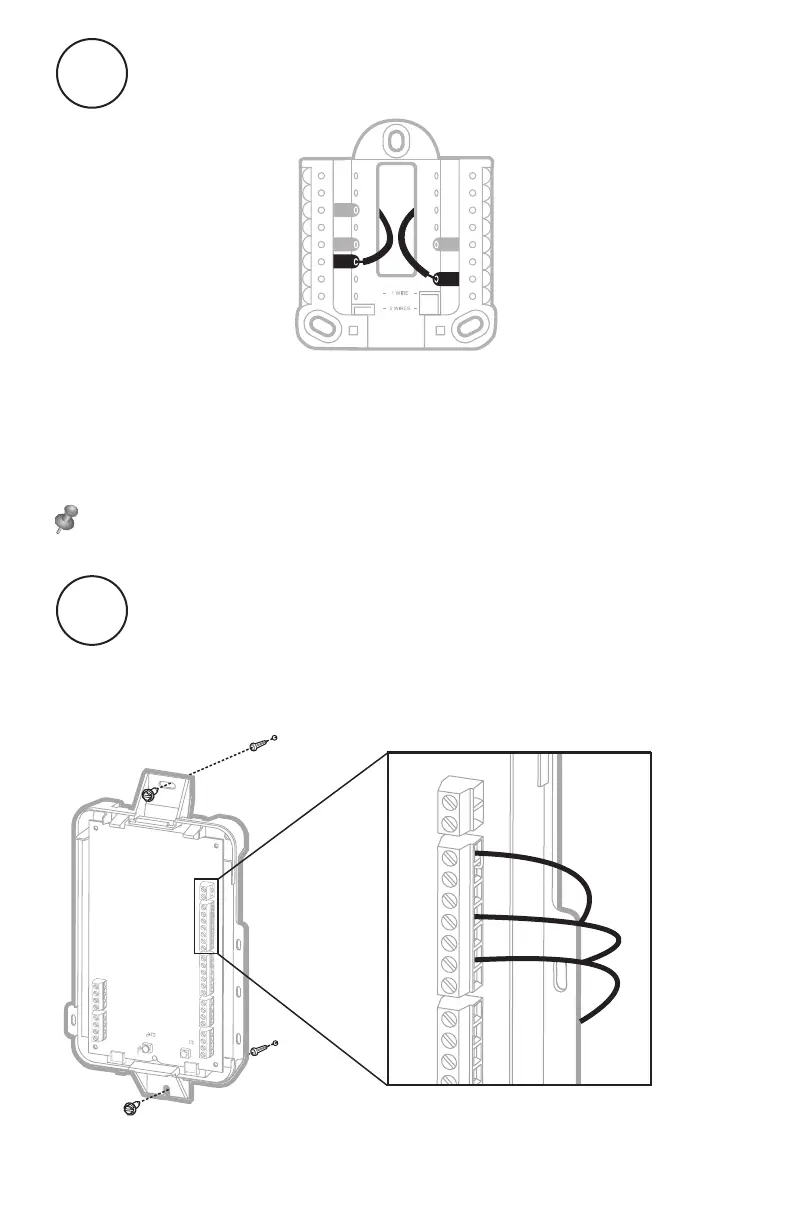

Termostato T10+: Monte la placa de pared UWP que viene con el termostato
T10+ y conéctela a los terminales C y R del módulo de interfaz de equipo (EIM)
o a un transformador de 24 voltios separado (no incluido). Las opciones de
montaje para el termostato T10+ se muestran en la guía de instalación que
viene con el termostato.
NOTA: Cuando el termostato T10+ se utiliza con el EIM, los relés del
termostato no funcionan.
Utilice tornillos y anclajes adecuados para la superficie de montaje. Monte el
EIM cerca del equipo de calefacción, ventilación y aire acondicionado (HVAC) o
en el equipo mismo.
2
Instale el termostato T10+
Instale el módulo de interfaz de equipo (EIM)
S
S
Y
2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E
CONNECT
CONNECTED
Corte el
aislamiento
de 1/4"
e inserte
los cables
como se
indica.
