Systèmes de ventilation VRE/VRC TrueFRESH™ 69-2480EF—17 69
Câblage (suite)

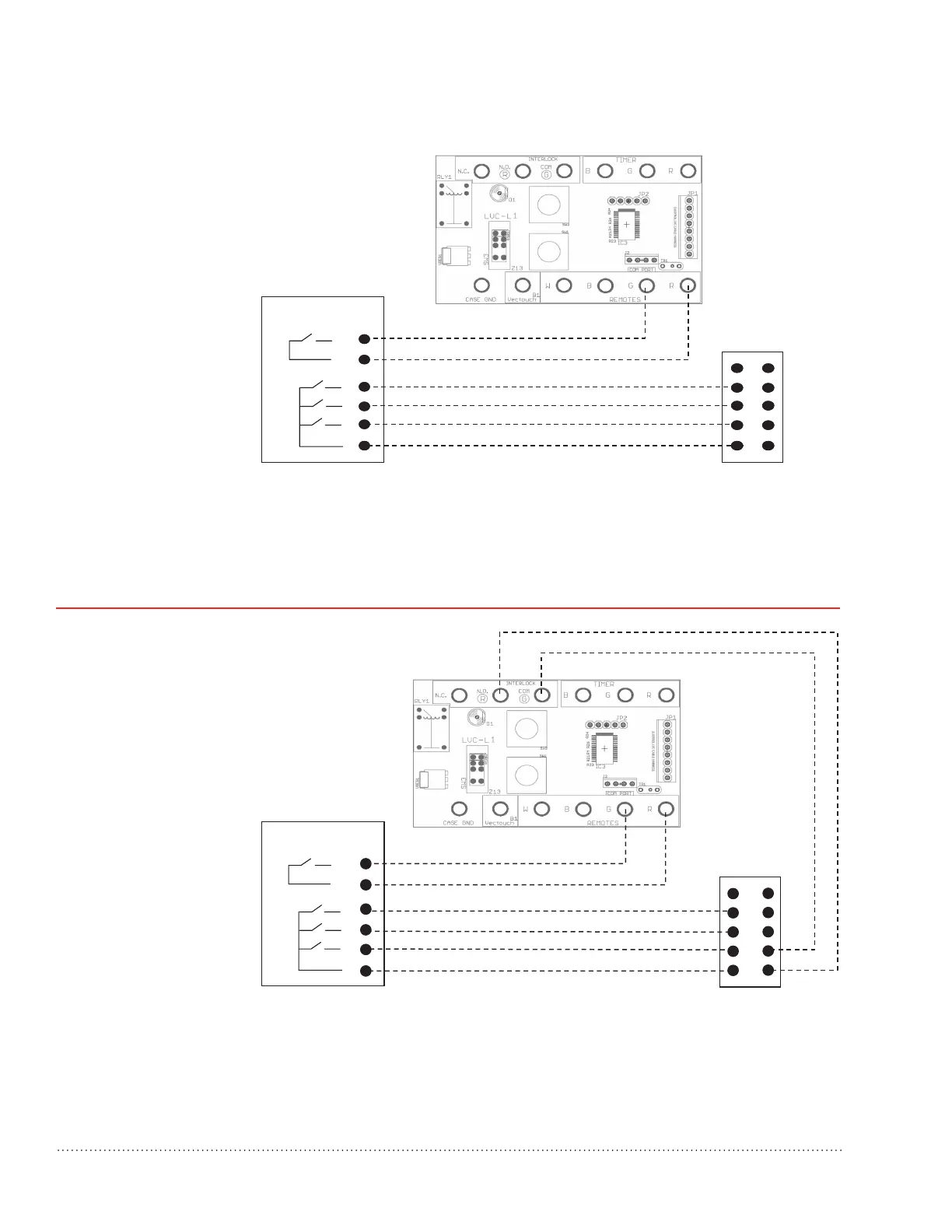

Suivez ce schéma pour
le câblage général
d’un ventilateur avec
verrouillage avec
ventilateur d’équipement.
Le VRE/VRC est relié au système à air pulsé et est utilisé avec un thermostat classique à commande de
chauffage et de refroidissement avec contacts de ventilation (il est possible d’utiliser une autre commande
murale pour le ventilateur).
Le VRE/VRC est utilisé de concert avec un thermostat à commande de chauffage et de refroidissement
classique ou un autre type de commande murale.
Suivez ce schéma pour
le câblage général
du ventilateur (sans
verrouillage avec
le ventilateur de
l’équipement).
R
W
G
Y
C
R
W
G
Y
BLOC DE RACCORD
24 VOLTS POUR
L’APPAREIL
DE CHAUFFAGE
ALIMENTATION
DU VENTILATEUR
THERMOSTAT
CONTACTS
DE BORNIER
MF28990
BLOC DE RACCORD
24 VOLTS POUR
L’APPAREIL
DE CHAUFFAGE
ALIMENTATION
DU VENTILATEUR
CONTACTS
DE VENTILATION
MF28991
C
Y
W
G
R
Y
W
G
R
THERMOSTAT
