Réinitialisation de l’équilibrage
Vérication
Tableau de corrélation pression-débit d’air :
Différentiel de pression Air frais Air évacué
Pa po c.e. l/s Débit l/s Débit
50 0,20 44 93 43 90
62 0,25 41 87 40 85
75 0,30 39 83 37 79
87 0,35 37 79 36 77
100 0,40 35 74 36 76
112 0,45 33 69 34 71
125 0,50 30 65 32 67
137 0,55 29 61 28 60
150 0,60 26 56 24 51
162 0,65 24 50 22 47
175 0,70 22 46 19 41
187 0,75 19 41 17 36
199 0,80 17 36 15 31
LesventilateursVNT5070sontéquilibrésparlebiaisdesoricesdepressionsituéssurlescolliersdeconduiteet
en utilisant le tableau de corrélation pression-débit d’air apposé sur le côté de l’unité.
REMARQUE : Les ventilateurs VNT5150, VNT5200, VNT6150 et VNT6200 ne sont pas munis d’orifices de
pression ou de tableaux de corrélation. À la place, ils sont équilibrés par l’intermédiaire de grilles de
débit d’air et de tubes de Pitot qui mesurent le débit d’air directement dans chaque flux d’air.
Mesuresdedébitd’air–VNT5070uniquement
Systèmes de ventilation VRE/VRC TrueFRESH™ 69-2480EF—17 73
• Mettez l’appareil sous tension. Déplacez le sélecteur à la position CONT pour vous assurer que l’appareil
fonctionne au mode continu.
• Déclenchezlaventilationàpartirdechaquecommandeexterne.Vériezquel’appareilVRE/VRCfonctionne
au régime haute vitesse.
• Replacez le sélecteur à la position désirée et réglez les commandes externes aux paramètres souhaités.
• Assurez-vous qu’aucun conduit n’est entortillé.
REMARQUE : L’appareil doit être réinitialisé avant chaque nouvelle procédure d’équilibrage.

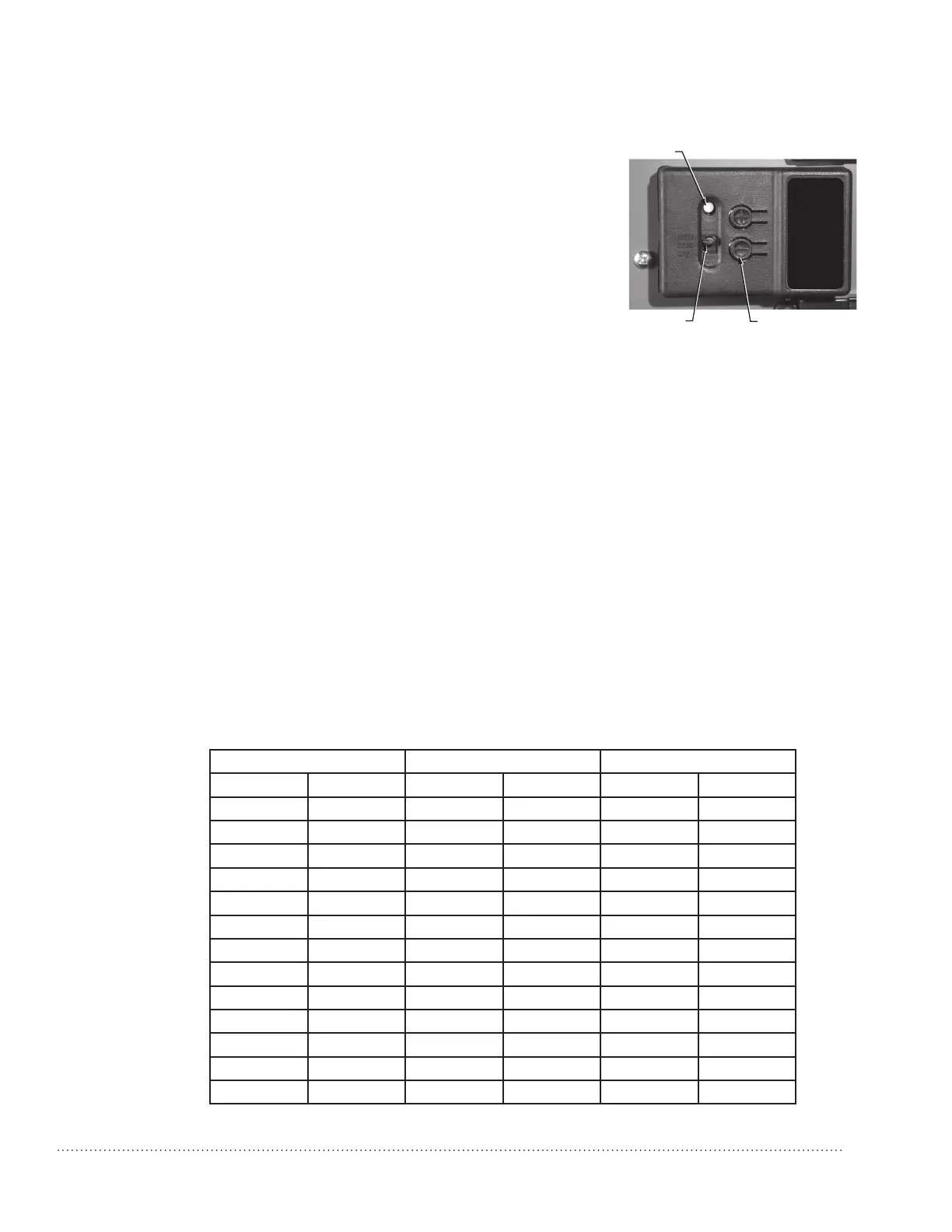

Réinitialisation :
1. Appuyez simultanément sur les touches + et – pendant
10 secondes.
2. Le voyant deviendra jaune après 5 secondes.
3. Le voyant deviendra vert après 10 secondes.
4. Relâchez les deux boutons.
5. L’appareil est réinitialisé et peut être mis de
nouveau au mode équilibrage.
Speed
Control
Open for
Instructions
SÉLECTEUR
TROIS POSITIONS
BOUTONS DE RÉGLAGE
DE LA VITESSE (+ ET –)
