TOIMINTA JA TARKASTUS
Toiminta
Kaikissa malleissa on yksinapainen vaihtokytkin. Vaihtokytki-
men ansiosta saadaan painekytkimeltä esim. hälytys
C6045 mallia (automaattinen palautus) voidaan käyttää joko
ylä tai alarajasovellutukissa.
Tarkastus
Järjestelmiä on usean mallisia, joten kuhunkin sovellutukseen
on tutustuttava huolellisesti. Seuraavassa esitetään pääpiir-
teittäin ohjeet tyypilliselle alarajarajoitukselle leikinvalvontaso-
vellutuksessa käytettäessä käsipalautteista mallia.
Käynnistys
• Asetelkaa laukaisupaine haluttuun arvoon asettelupisteen
säätöruuvista (katso kuva 2.).
• Avatkaa kaasuventtiili. Painakaa painekytkimen
käsipalautuspainiketta.
• Suorittakaa normaali laitoksen käynnistys.
• Antakaa laitoksen toimia jonkin aikaa, jotta se olisi
normaaleissa käyttöolosuhteissa.
Lukkiutumispaineen tarkastus
• Sulkekaa hitaasti kaasun käsiventtiili polttimen toimiessa.
• Avatkaa kaasun käsiventtiili. Kaasun paine nousee
asetusarvon yläpuolelle, jolloin laitos käynnistyy
normaalisti ja hälytys loppuu painettaessa
käsipalautuspainiketta.
HUOMIOI: Tarvittaessa tarkempaa asetusta, liitä manometri
yläpaineen mittausliitäntään.
20
49
23
37
120
38
40
90
140
96
32
71
A
B
C
D
E
F
G
A

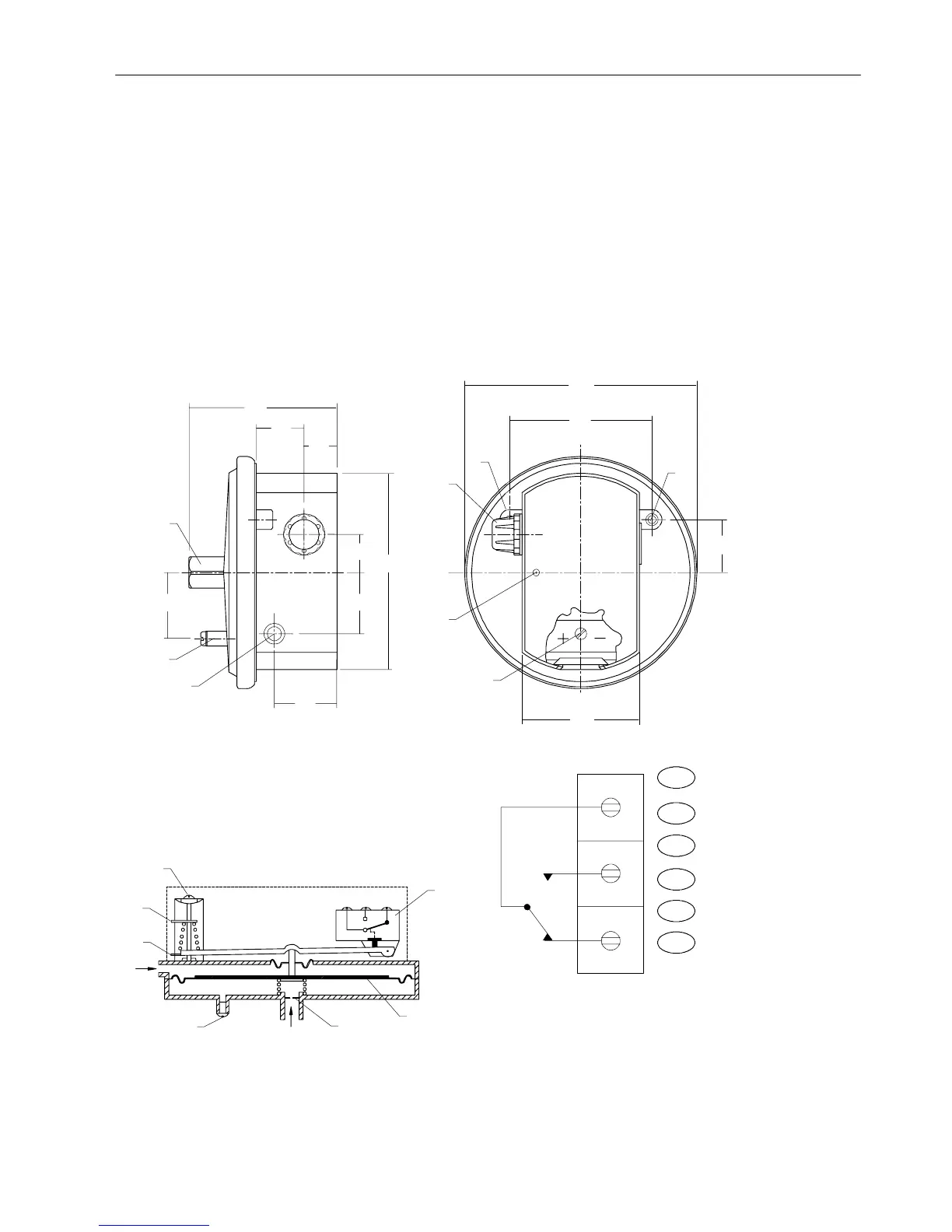

Fig. 1.
F
H
E
I
J
C
K
L
G
Fig. 2.
Common
Open
Normally
Closed
Normally
Switch position at
atmosheric pressure
Schaltstellung bei
atmosphärischem Druck
Schakelaarstand bij atmos-
ferische druk
Posizione dell’interrutore
alla pressione atmosferica
Position de la contact à la
pression
Kytkimen asento nollapai-
neella
GB
D
NL
I
F
SU
Fig. 3. Wiring connections
Elektrischer Anschluss
Electrische aansluiting
Collegamenti elettrica
Câblage électrique
Kytkimen kytkentäpiirros
