5
Figura 3.4 Figura 3.5
Figura 3.1 Figura 3.2 Figura 3.3

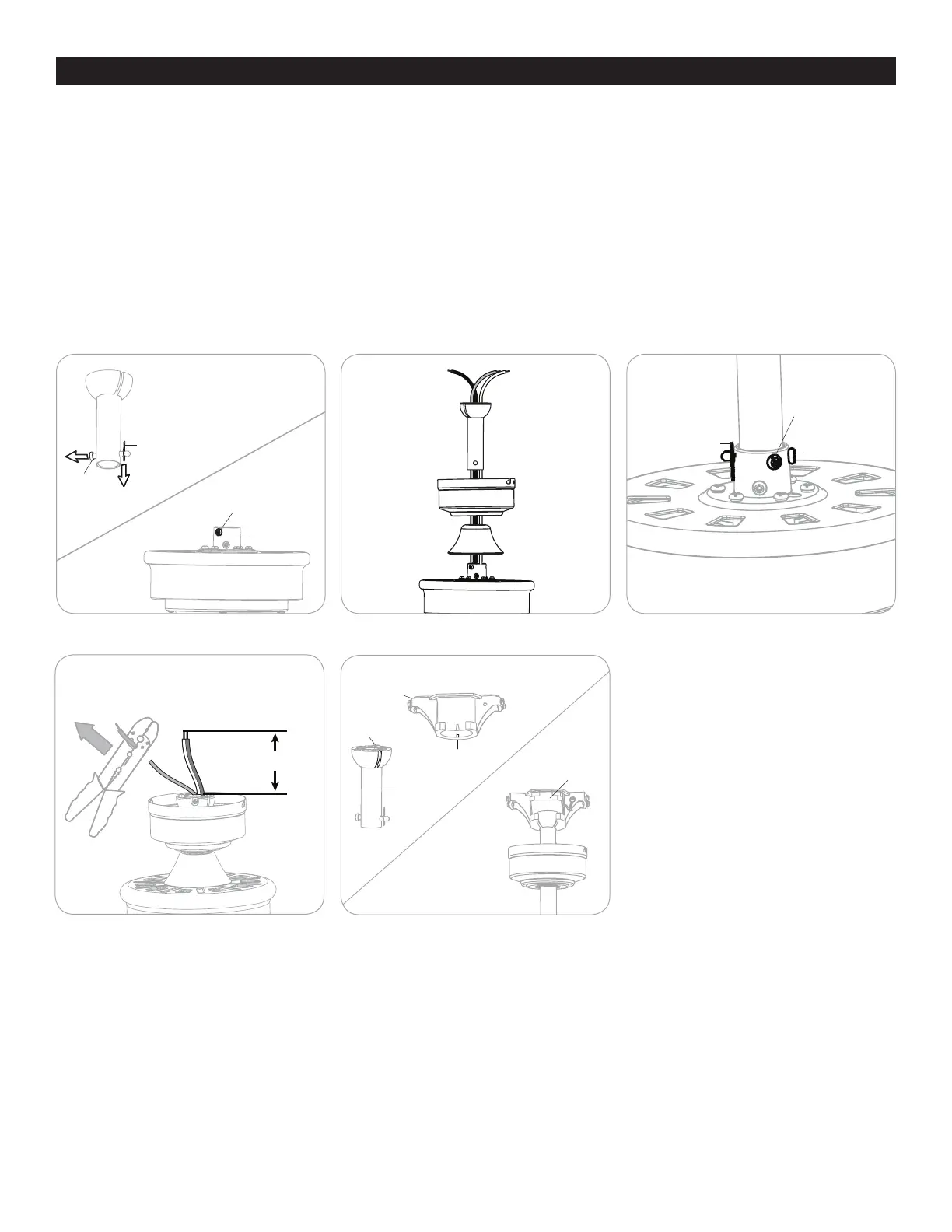

INSTRUCCIONES DE MONTAJE ESTÁNDAR O EN ÁNGULO
1. Retire el sujetador de la varilla y el pasador de la varilla de la varilla. Luego aoje parcialmente los tornillos de jación que se
encuentran en la horquilla de la parte superior del ensamble del motor (Figura 3.1).
2. Pase los cables provenientes de la horquilla a través de la cubierta de horquilla, la base y la varilla (Figura 3.2).
3. Deslice la varilla por la horquilla del ensamble del motor, alinee los orificios, luego vuelva a instalar el sujetador de la varilla y
el pasador de la varilla. Asegure con los tornillos de fijación (Figura 3.3).
4. Según el largo de la varilla que utilice, es posible que deba cortar los cables conductores para simplicar el cableado. Si
decide cortar los cables conductores, mida al menos 20,32 cm de cable conductor y corte el exceso de cable con las pinzas
cortacables (no incluidas). Luego, strip 1.27 cm odel aislamiento del extremo de cada filamento (Figura 3.4).
5. Instale el extremo de la bola de la varilla en la abertura del soporte de montaje. ADVERTENCIA: no alinear la ranura de la
varilla con la lengüeta del soporte de montaje podría causar que el ventilador tambalee o se caiga y provocar lesiones graves
o la muerte. Inserte el receptor del paquete remoto en el soporte de montaje con el lado plano orientado hacia el techo
(Figura 3.5).
Salte a la INSTALACIÓN FINAL, página 16.
Horquilla
Pasador de
la varilla
Sujetador de
la varilla
Tornillo de
fijación
Varilla
Base
Cubierta de
horquilla
Varilla
Pasador de la
varilla
Tornillo de fijación
Sujetador de
la varilla
Soporte de
montaje
Varilla
Receptor
Lengüeta
Ranura
