4

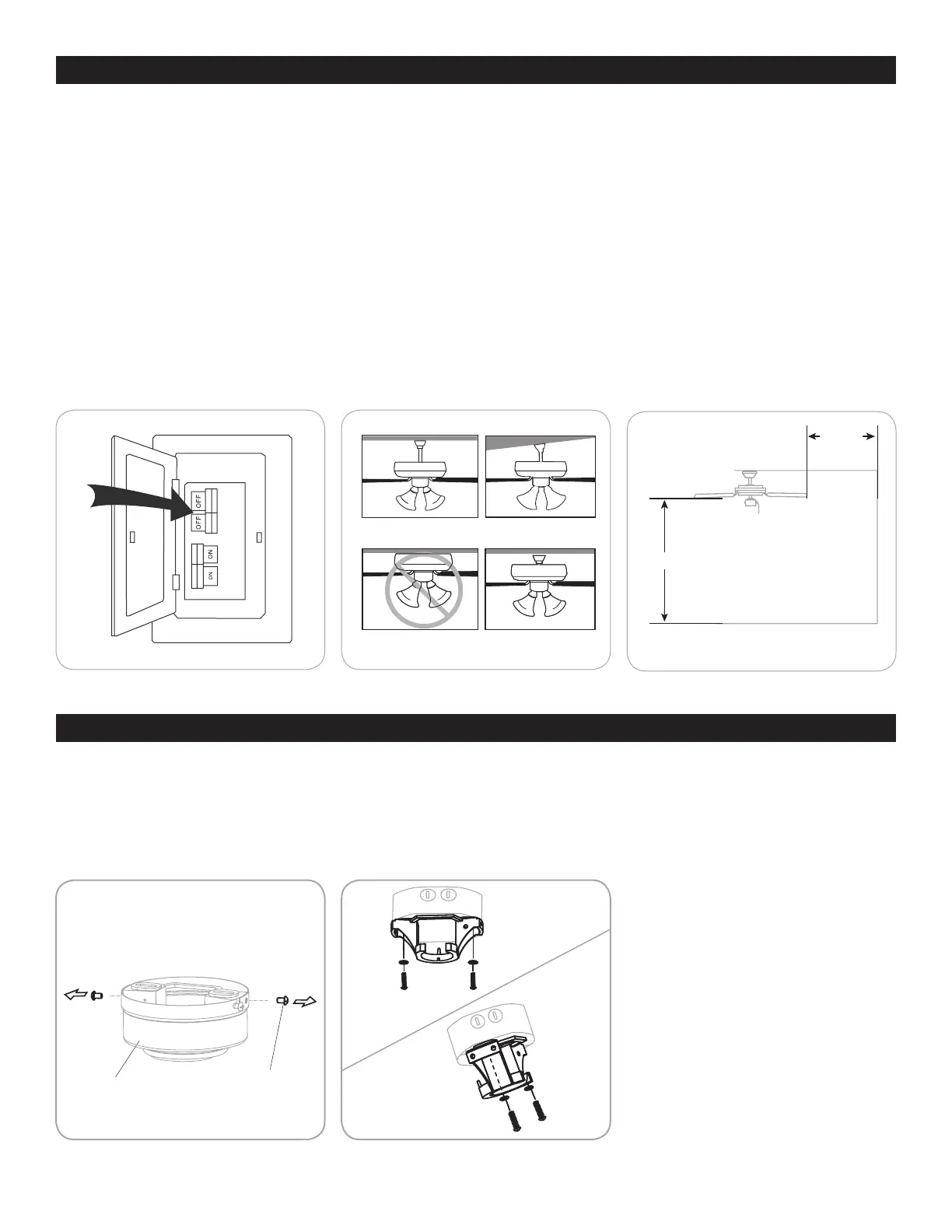

Figura 2.1 Figura 2.2
D
INSTALACIÓN INICIAL
1. Aoje los cuatro tornillos del soporte de montaje preensamblados, luego retire completamente los dos tornillos del soporte
de montaje de los oricios redondos de la base. Déjelos a un lado para usarlos posteriormente (Figura 2.1).
2. Fije el soporte de montaje a la caja de salida (no se incluye) con los tornillos y las arandelas incluidos con la caja de salida
(Figura 2.2).
Para INSTRUCCIONES PARA MONTAJE CERRADO, salte a la página 16
Figura 1.1 Figura 1.2 Figura 1.3
PREPARACIÓN
Antes de comenzar a ensamblar este producto, asegúrese de tener todas las piezas. Compare todas las piezas con la lista del
contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 2 horas
Herramientas necesarias para el ensamblaje (no se incluyen): cinta aislante, destornillador Phillips, pinza, gafas de seguridad,
escalera de tijera, pinza pelacables
1. Gire las soportes de circuito y el interruptor de pared hacia los conductores de la línea de suministro del ventilador (Figura 1.1).
PELIGRO: si no interrumpe el suministro de electricidad antes de la instalación, pueden producirse lesiones graves o la muerte.
2. Seleccione una de las siguientes opciones de montaje (Figura 1.2) :
Montaje estándar - es más adecuado para los techos de más de 2,43 m de altura. Para los techos más altos, se recomienda
utilizar una varilla más larga (no incluida).
Montaje en ángulo - es más adecuado para los techos en ángulo o de bóveda. En ocasiones, es necesario utilizar una varilla
más larga para garantizar que la separación entre las aspas y el techo sea adecuada. Si realiza el montaje en ángulo, verifique
que el ángulo del techo no tenga una inclinación superior a 10°.
Montaje al ras - no está disponible para este artículo.
El método de montaje cerrado -
es más adecuado para los techos de menos de 2,43 m de altura.
3. Elija la ubicación apropiada - Asegúrese de que las aspas estén al menos a 76,2 cm de cualquier obstrucción y al menos a
2,13 m del piso (Figura 1.3).
Montaje estándar
Montaje al ras
Montaje en ángulo
Montaje cerrado
2,3 m mín.
76,2 cm
min.
Montaje
estándar
o cerrado
Montaje en ángulo
Tornillo del
soporte de
montaje
Base
