FILTRE À AIR À ÉLÉMENT FILTRANT À FIBRES F100
68-0239EF–3
4
M941A
M942A
M943A
M944A

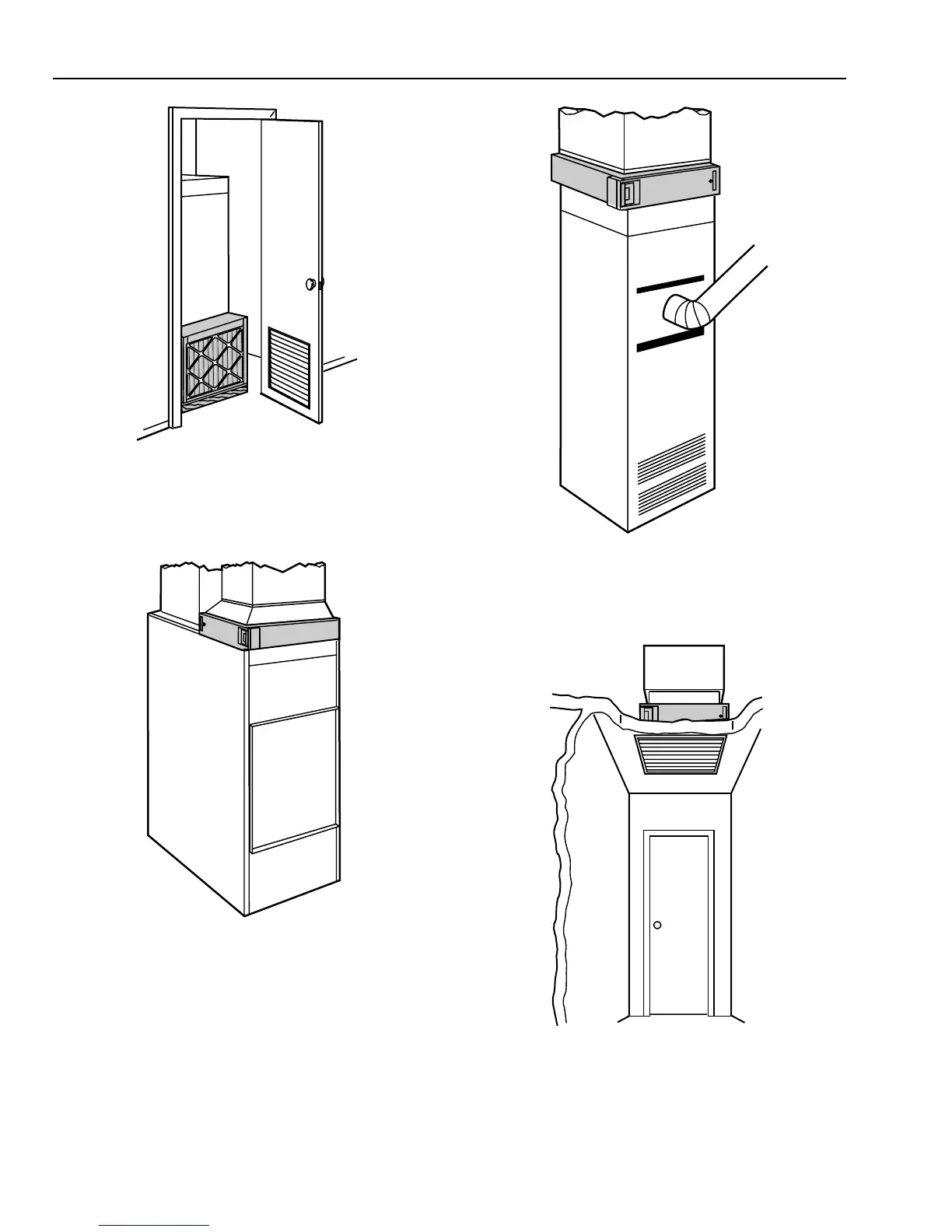

Fig. 5. Appareil de chauffage à caissons superposés,
dans une armoire. Filtre à air installé sur le côté à la
verticale sur l’appareil de chauffage, entre l’appareil de
chauffage et la grille de reprise d’air placée dans
l’ouverture de la porte de l’armoire.
Fig. 6. Appareil de chauffage à caissons juxtaposés. Filtre
à air installé à l’horizontale dans le plénum d’air repris
juste au-dessus de l’appareil de chauffage, face au
plénum d’alimentation.
Fig. 7. Appareil de chauffage à contre-courant. Filtre à air
installé à l’horizontale dans la gaine de reprise d’air ou
dans le plénum juste au-dessus de l’appareil de
chauffage.
Fig. 8. Appareil de ventilation centrale. Filtre à air installé
à l’horizontale dans une gaine de reprise centrale.
