F50F
FICHE TECHNIQUE

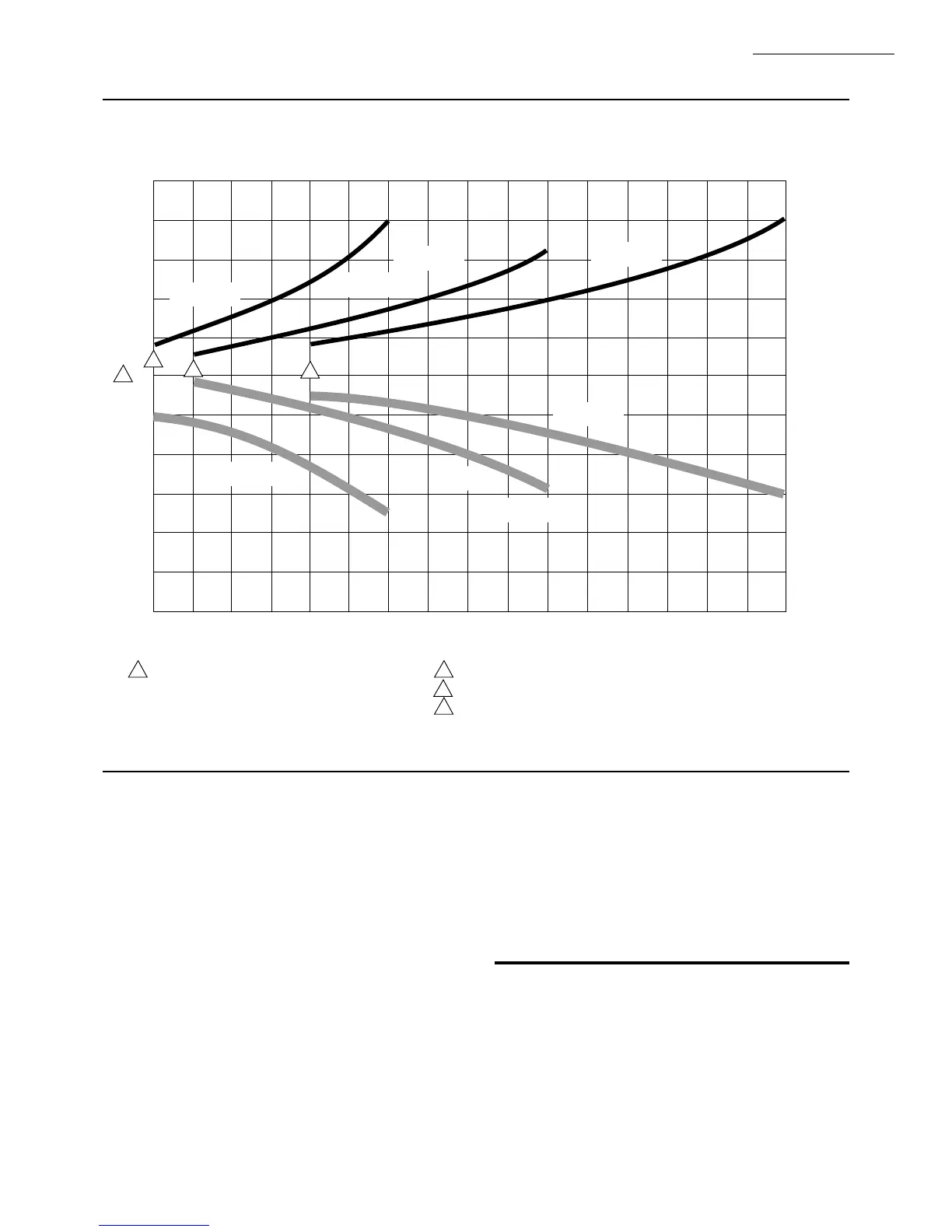

Fig. 1—Efficacité et chute de pression du filtre à air à différents débits.
INSTALLATION: S’installe dans la gaine de reprise
d’air d’un système de chauffage, de refroidissement et
de ventilation à air pulsé. Devrait être installé en
amont d’un humidificateur atomiseur. Voir la section
Planification de l’installation.
POIDS: Voir Tableau 2.
ENCOMBREMENT: Voir Tableau 2.
RÉPERTORIÉS UNDERWRITERS LABORATORIES
INC.: n
o
de dossier E30954, n
o
de guide AGGZ.
CERTIFIÉS ASSOCIATION CANADIENNE DE
NORMALISATION: n
o
de dossier LR20633-L, guide
n
o
2010.
ACCESSOIRES:
203365 Ensemble de conversion—bloc d’alimentation
de 120 V, 60 Hz à un bloc de 240 V, 60 Hz ou de
220/240 V, 50 Hz.
W8600E Indicateur d’état à semi-conducteurs.
PIÈCES DE RECHANGE: Voir Liste des pièces.
Replacement Parts/Exploded View section.
DÉBIT D’AIR EN m
3
/h (pi
3
/h)
1 L'EFFICACITÉ EST ÉTABLIE EN FONCTION DE LA MÉTHODE
DU RENDEMENT À LA TACHE AVEC POUSSÈRE
ATMOSPHÉRIQUE DU NATIONAL BUREAU OF STANDARDS
ET DE LA NORME 52-76 DE L’ASHRAE.
2 MINIMUM RECOMMANDÉ POUR LE MODÈLE 508 X 318 mm (20 X 12 1/2 po).
3 MINIMUM RECOMMANDÉ POUR LE MODÈLE 406 X 635 mm (16 X 25 po).
4 MINIMUM RECOMMANDÉ POUR LE MODÈLE 508 X 635 mm (20 X 25 po).
