68-0137B—2 30
F50F
INSTALLATION
3. Changer la clavette de position et la placer par-
dessus les trous opposés. La languette du bas s’insère
dans le grand trou et la vis s’insère dans le plus petit trou.
S’assurer que la flèche sur la clavette pointe dans la
direction de l’écoulement de l’air (en aval).
4. Serrer la vis dans la nouvelle ouverture.
5. Insérer la (les) cellule(s) électronique(s). La section
d’ionisation sera maintenant du côté de l’entrée d’air (en
amont) du boîtier.
FIXER LES POIGNÉES DES CELLULES
Les poignées de la (des) cellule(s) sont comprises dans
l’emballage à l’intérieur de la porte d’accès. Elles doivent
être installées à l’extrémité de la cellule qui est la plus
près de la porte d’accès. Installation:
1. Orienter la (les) cellule(s) dans la direction désirée
pour l’installation. Le panneau de contacts gris doit
pointer vers le haut et la flèche pour le débit d’air de la
cellule doit pointer en aval.
2. Tenir la poignée par les côtés et insérer la languette
derrière la poignée dans la fente de la cellule. Tourner la
poignée 90° en sens horaire pour aligner la languette
divisée sur le trou carré. Voir fig. 13.

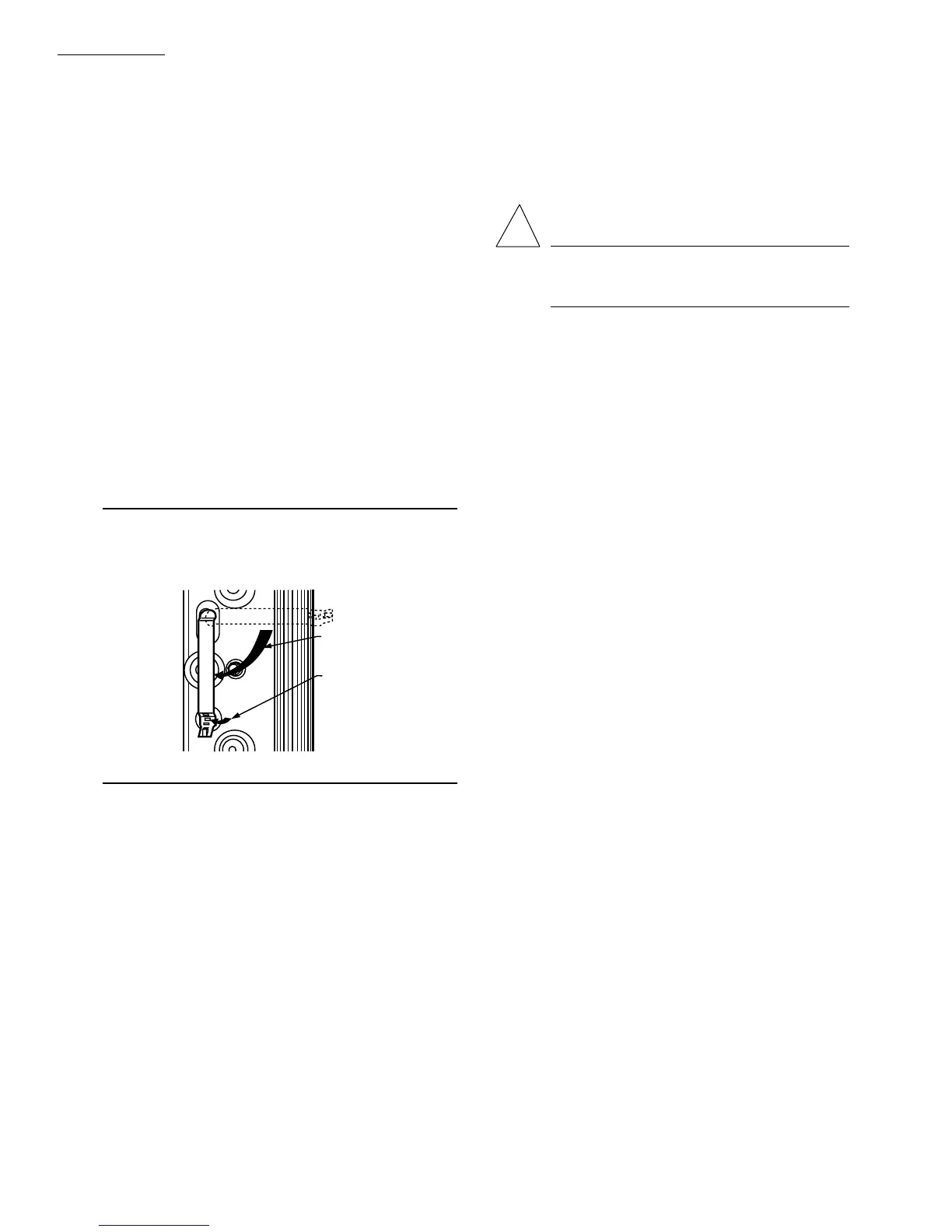

Fig. 13—Installer la (les) poignées au bout de la
(des) cellule(s) qui est la plus près de la porte
d’accès.
■■ Remettre la porte d’accès en place. Insérer la languette
au bas de la porte dans la fente du boîtier, ensuite
refermer et appuyer. La porte doit être bien en place sinon
le filtre à air ne fonctionnera pas.
RACCORDEMENT
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE.
PEUT CAUSER DES BLESSURES.
Ne pas utiliser un fil prolongateur.
• Tous les raccordements doivent être conformes aux
règlements et aux codes locaux.
• L’alimentation tension secteur doit correspondre à
la tension et à la fréquence indiquées sur l’étiq uette
à l’intérieur de la porte d’accès.
■■ Brancher le F50F directement à la boîte de sortie. Le
F50F fonctionnera bien peu importe la vitesse du
ventilateur d’un système à vitesses multiples ou à action
modulante. Voir fig. 14 pour le schéma de raccordement.
REMARQUE: Afin d’éviter les risques de chocs
électriques, le filtre possède une fiche à trois broches
(la troisième broche sert de mise à la terre). Cette prise
ne peut être utilisée qu’avec une prise de mise à la
terre. Si la prise doit être changée, communiquer avec
un électricien d’expérience pour installer la prise
appropriée. Ne pas le faire soi-même.
■■ Le F50F peut aussi être raccordé à un fil conducteur.
1. Ouvrir la porte d’accès.
2. Enlever les deux vis sur le devant et les deux vis sur
le côté du bloc d’alimentation. Voir fig. 15.
3. Dans le bloc d’alimentation retirer les capuchons qui
raccordent le cordon d’alimentation au câblage du bloc
d’alimentation.
4. Retirer le fil vert de la vis de mise à la terre verte sur
le guide-fils.
5. Enlever le cordon d’alimentation et le serre-câble.
6. Placer le bouchon (dans l’emballage à l’intérieur de
la porte d’accès) sur le trou laissé par le cordon
d’alimentation.
7. Relier le fil conducteur par l’ouverture pré-
défonçable sur le côté du bloc d’alimentation.
8. Raccorder le filtre à air directement au fil tension
secteur à l’aide des capuchons. Voir fig. 16. Replacer le fil
de mise à la terre sur la vis de mise à la terre verte sur le
guide-fils.
9. Replacer le couvercle du bloc d’alimentation et la
porte d’accès.
MF6047
TOURNER À
90 DEGRÉS
PLIER LA
LANGUETTE
POUR
VERROUILLER
LA POIGNÉE
EN PLACE
3. Insérer la languette divisée dans le trou carré.
4. Plier la cale et l’insérer dans la languette divisée
pour verrouiller la poignée en place. Si cela est
nécessaire, appuyer avec un instrument émoussé comme
une paire de pinces.
RÉASSEMBLER LE FILTRE À AIR
■■ Insérer la (les) cellule(s) pour que le panneau de
contacts gris soit orienté vers le haut et que la flèche de
débit d’air pointe vers le bas. Si la (les) cellule(s) ne
glisse pas facilement dans le boîtier, vérifier l’orientation
de la clavette de la cellule.
■■ Insérer le(s) préfiltre(s) du côté amont du boîtier dans
les guides fournis.
!
10
