HUMIDIFICATEURS HE360 ET TROUSSE D'INSTALLATION
69-2629EF—01 4
— Installer l'humidificateur au moins 78 mm (3 po) au-dessus du boîtier de l'appa-
reil de chauffage afin de laisser un espace suffisant pour le montage de l'élec-
trovanne et du tuyau de vidange.
— Installer l'humidificateur dans un endroit où l'air est conditionné pour prévenir le
gel.
.

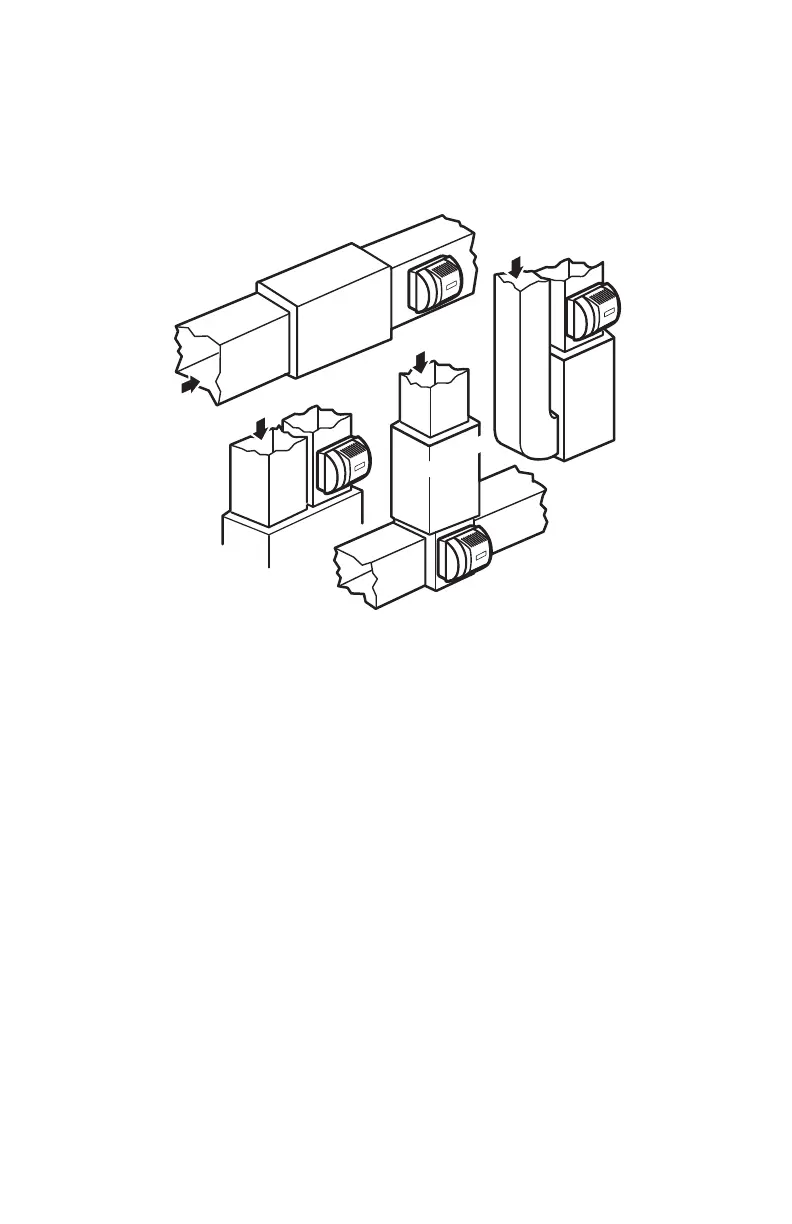

Fig. 1. Emplacements types de l'humidificateur.
Choix de l'endroit d'arrivée d'eau
• L'humidificateur fonctionne avec de l'eau dure ou de l'eau douce. L'eau peut être
chaude ou froide. Le débit d'eau nécessaire pour imbiber l'écran évaporateur et
transformer l'eau en vapeur est de 13 litres/h (3,5 gal/h) lorsque l'humidificateur est
en marche.
• S'assurer que le tuyau d'arrivée d'eau de 6,2 m (20 pi) fourni permet de raccorder
l'alimentation d'eau (robinet-vanne à étrier) à l'électrovanne de l’humidificateur.
Repérage du siphon de sol le plus près
• Choisir un endroit avec accès au siphon de sol pour l'évacuation de la
condensation du climatiseur et la vidange de l'humidificateur.
• S'il n'y a pas de siphon à proximité, il est préférable d'installer l'humidificateur
central à tambour ou à disque de Honeywell. S'assurer que le tuyau de vidange de
3,1 m (10 pi) est suffisamment long et permet de raccorder le tuyau de vidange de
l'humidificateur au siphon de sol.
Choix de l’emplacement de l'humidistat
• Installer l'humidistat dans le plenum de reprise ou sur le mur d'une pièce occupée.
— L'installation du circuit de câblage des commandes est beaucoup plus simple
lorsque l'humidistat est installé dans le plenum de reprise.
MF12808A
HORIZONTAL
APPAR
EIL
SURBAISSÉ
REPRISE
REPRISE
REPRISE
APPAREIL
VERTICAL
REPRISE
CO
URANT
DESC
E
N
DANT
