HUMIDIFICATEURS HE360 ET TROUSSE D'INSTALLATION
5 69-2629EF—01
Dans la gaine de reprise, l'humidistat doit être installé en amont de l'humidificateur ou
en dérivation de manière qu'il puisse détecter avec exactitude l'humidité relative dans
la pièce. Installer l'appareil à au moins 203 mm (8 po) en amont de l'humidificateur
dans la gaine de reprise. (Voir la Fig. 2.)

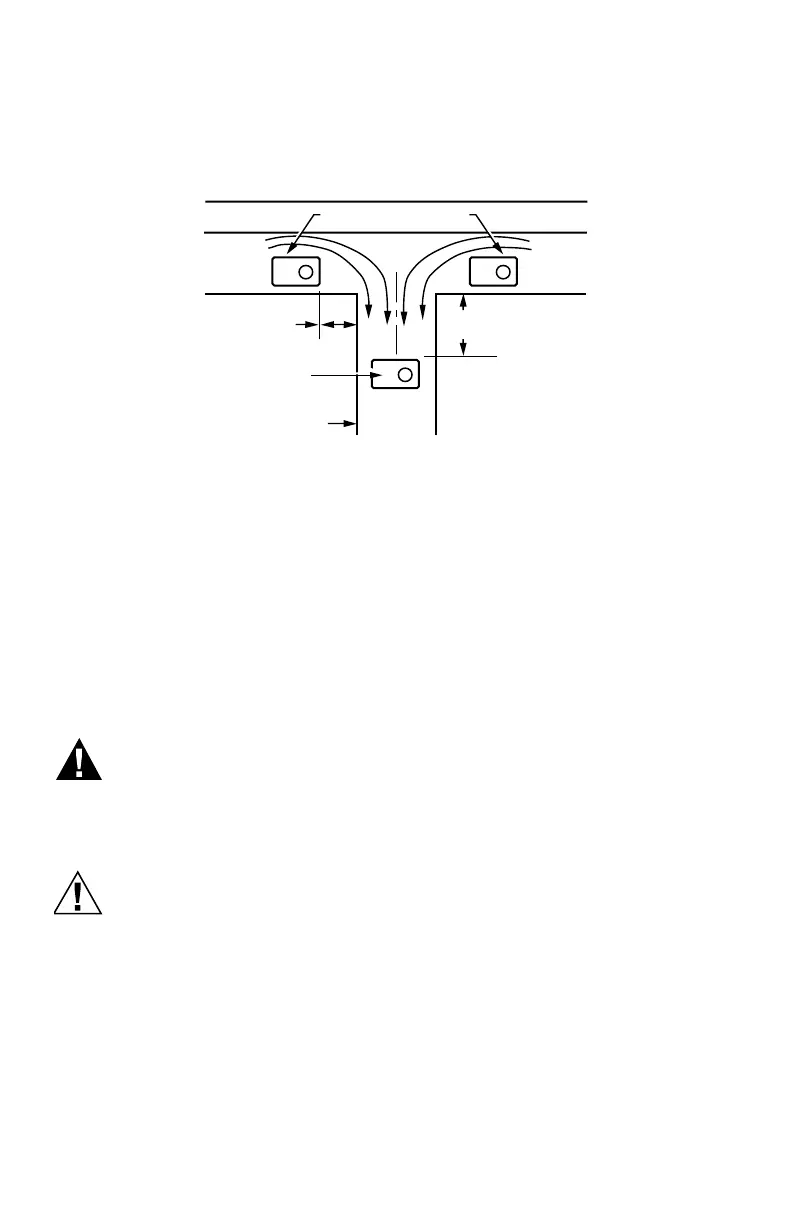

Fig. 2. Choix de l'endroit où installer l'humidistat dans la gaine.
Repérage de la prise électrique 120 V la plus près
• Choisir un endroit près d'une prise. S'il n'y a pas de prise, en faire installer une par
un électricien.
• S'assurer que le cordon de l'humidificateur est suffisamment long et qu'il peut être
branché dans la prise.
• S'assurer que le fil de thermostat de 6,2 m (20 pi) est suffisamment long pour être
branché de l'électrovanne de l'humidificateur à Pressostat et à l'humidistat.
Installation de l'humidificateur
Risque de choc électrique.
Peut causer des blessures ou des dommages matériels.
Ne pas couper ou percer un appareil électrique ou de conditionnement d'air.
Arêtes vives présentant un danger au moment de l'installation.
Peut causer des blessures.
Porter des gants et des lunettes de sécurité.
1. Couper l'alimentation du système de conditionnement de l'air dans le tableau à
disjoncteurs.
2. Tracer une ligne de niveau sur le plenum, à l'endroit où l'humidificateur sera
installé. (La mise au niveau assure le rendement optimal de l'humi-dificateur.)
3. Prendre le gabarit dans la boîte (pièce 69-2641).
4. Fixer le gabarit avec du ruban adhésif et en tracer le contour.
AUTRE EMPLACEMENT
AIR
REPRIS
AIR
REPRIS
AU MOINS
152 mm (6 po)
AU MOINS
381 mm (15 po)
MEILLEUR
EMPLACEMENT
GAINE DE REPRISE
MF12831
